10.4.5 截面曲线
使用截面曲线命令可以用剖截面去剖切点云或网格面，然后将相交线生成曲线。下面以图10.4.21所示的实例来说明创建截面曲线的一般过程。

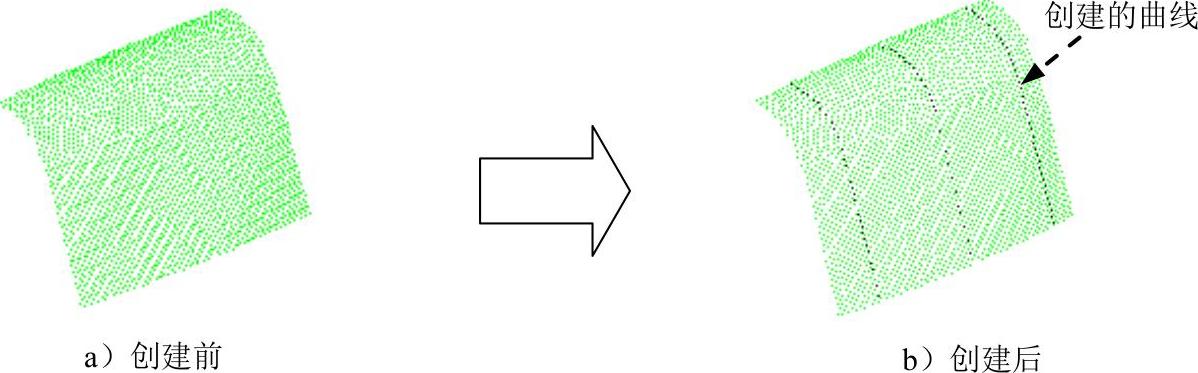

图10.4.21 创建截面曲线
Step1.打开文件D:\cat2014.8\work\ch10.04.05\planar_sections.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图10.4.22所示的“Planar Sections”对话框。
Step3.选取元素。在图形区选取图10.4.23所示的点云，此时在图形区出现一个黑色的截面。
Step4.定义截面参数。在“Planar Sections”对话框中单击
按钮，然后单击
按钮，在
文本框中输入截面个数3；在
文本框中输入截面间距值5。
说明：在对话框中单击
按钮，可以调整截面生成方向。
Step5.定义结果显示。在对话框中选中
复选框，然后在其后的下拉列表中选择
选项。
Step6.单击
按钮，然后单击
按钮，完成截面曲线的创建。
图10.4.22 “Planar Sections”对话框

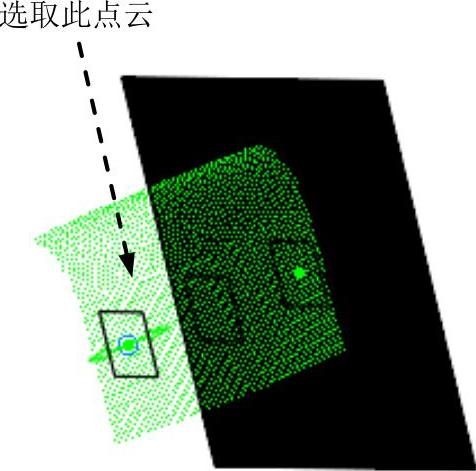

图10.4.23 定义截面
图10.4.22所示“Planar Sections”对话框中部分选项的说明如下。(https://www.daowen.com)
●
按钮：单击此按钮，可以创建平行截面。
●
按钮：单击此按钮，可以沿曲线创建截面，截面与曲线垂直。
●
按钮：单击此按钮，可以选择已有的平面来创建截面。
●
文本框：用于定义影响区域。当点云不是很密集的时候，用平面去切点云，可能不会与点云相交，从而无法生成截面，这个时候可以调整影响区域大小，使平面与该截面周围的点（影响区域内的点）相交，这样就可以顺利创建截面曲线了。
●
复选框：用于定义结果显示方式。包括以下3种显示方式。
选项：选中此选项，在特征树中只显示一个特征信息（图10.4.24a）。
选项：选中此选项，在特征树中只显示一个特征信息，同时还显示出创建该截面的元素（点云或网格面）信息（图10.4.24b）。
选项：选中此选项，在特征树中分别显示各截面信息（图10.4.24c）。

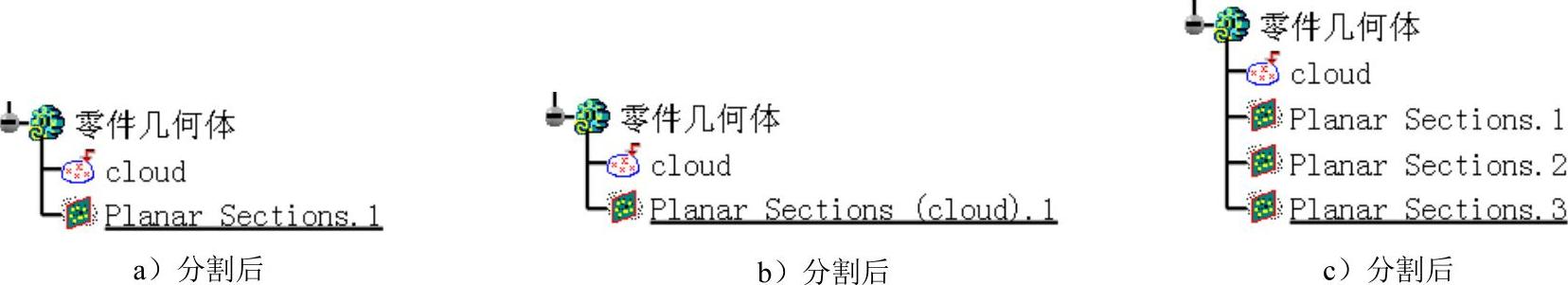

图10.4.24 定义结果显示方式
按钮：单击此按钮，系统弹出图10.4.25所示的“Curve from Scan”对话框，可以将创建的截面点云生成截面曲线。
图10.4.25 “Curve from Scan”对话框
