10.5  思考与练习题

（1）根据轴测投影线方向和轴测投影面的位置不同，可以将轴测图分为哪种类型？

（2）在AutoCAD 2016中，如何将捕捉类型设置为“等轴测捕捉”？

（3）在AutoCAD 2016中，将捕捉类型设置为“等轴测捕捉”后，如何进行等轴测平面的切换？

（4）如何绘制等轴测圆？请举例进行说明。

（5）课外研习：在AutoCAD 2016中，如何设置用于轴测图标注的文字样式和标注样式？

（6）绘制图10-50所示的等轴测图，具体的尺寸由读者自行确定。本书光盘提供了练习参考文件“10_ex6.dwg”，位于随书光盘的“CH10”文件夹中。

（7）按照图10-51所示的尺寸和参考等轴测图进行等轴测图上机操练。

图10-50 练习题的等轴测图参考

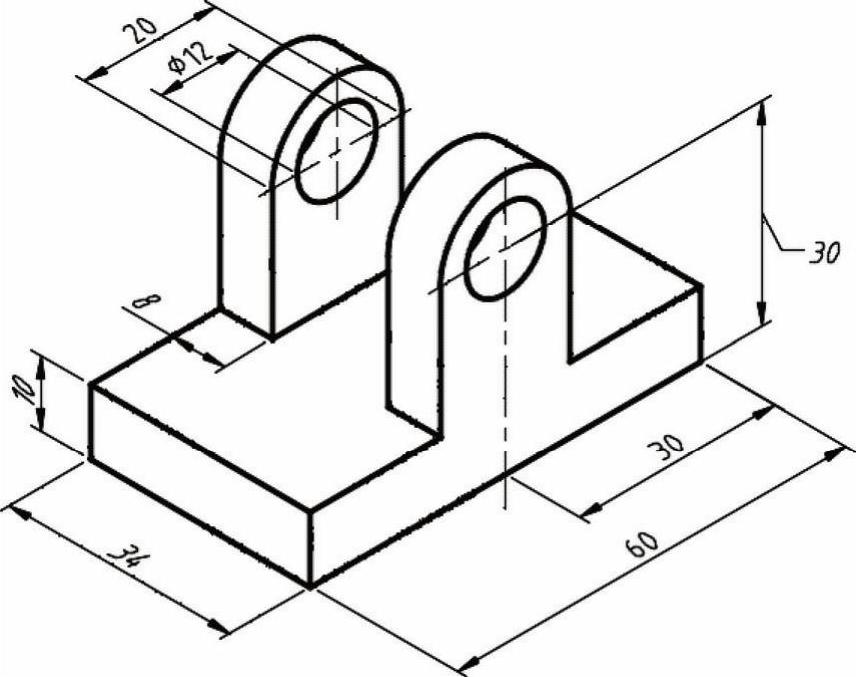

图10-51 练习题完成的等轴测图
