10.4  绘制等轴测图综合实例2

2025年09月26日
版权
10.4 绘制等轴测图综合实例2

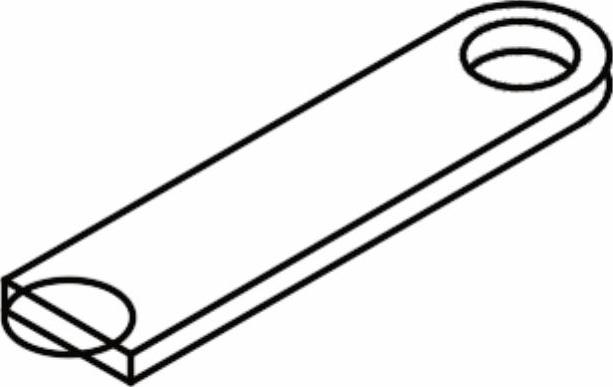

本节以一个连接零件为例，详细地介绍其等轴测图的绘制方法及步骤。要完成的等轴测图如图10-24所示。本实例的主要知识点包括设置捕捉类型为“等轴测捕捉”、切换平面状态、绘制等轴测圆、修剪等轴测图图线等。

本等轴测图综合绘制实例的具体操作步骤如下。

978-7-111-50478-8-Chapter10-71.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-50478-8-Chapter10-72.jpg，弹出“选择样板”对话框，选择“ZJ标准图形样板.dwt”图形样板文件（该图形样板文件位于本书光盘配套素材内容的CH10文件夹中），单击“打开”按钮。

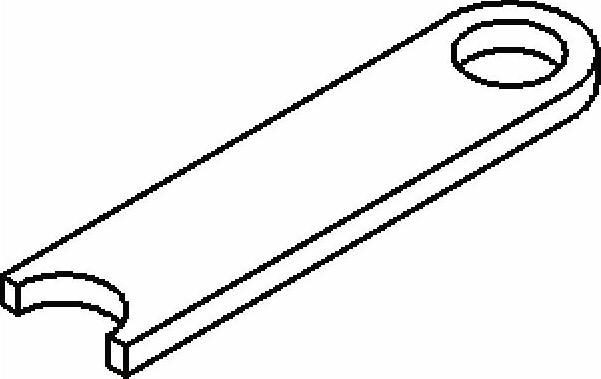

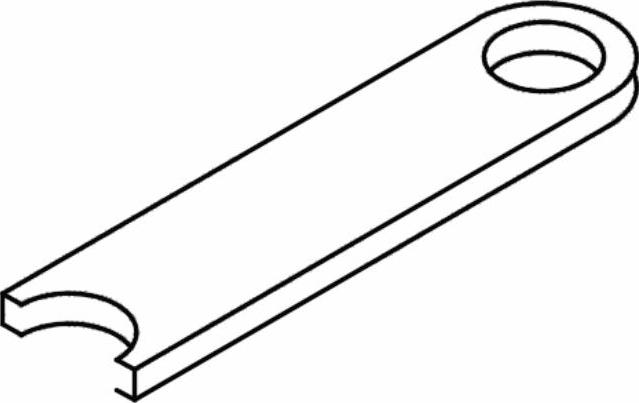

图10-24 连接零件的等轴测图

978-7-111-50478-8-Chapter10-74.jpg切换到“草图与注释”工作空间，在状态栏中单击位于“捕捉模式”按钮978-7-111-50478-8-Chapter10-75.jpg旁的下三角符号978-7-111-50478-8-Chapter10-76.jpg，接着从弹出的快捷菜单中选择“捕捉设置”命令，系统弹出“草图设置”对话框并自动切换至“捕捉和栅格”选项卡，在“捕捉类型”选项组中确保选择“栅格捕捉”单选按钮，并选择“等轴测捕捉”单选按钮，然后单击“确定”按钮。

978-7-111-50478-8-Chapter10-77.jpg确保处于等轴测左平面状态。从功能区“默认”选项卡的“图层”面板中选择“图层”下拉列表框中的“01层-粗实线”层，接着按<F8>键以启用正交模式。

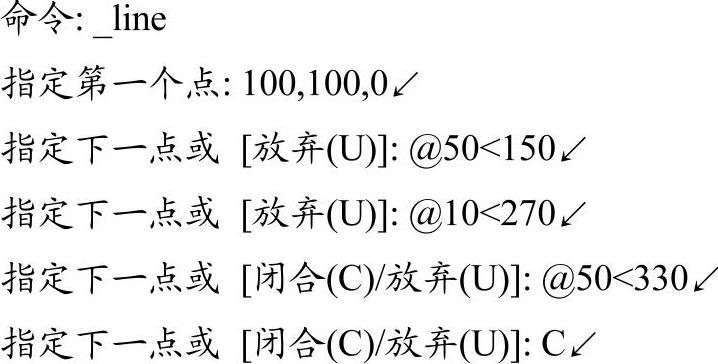

978-7-111-50478-8-Chapter10-78.jpg在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-50478-8-Chapter10-79.jpg，根据命令行提示进行以下操作。

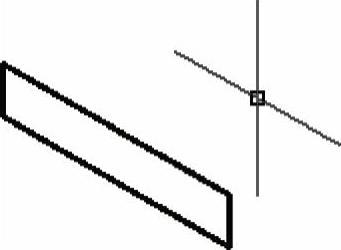

在左平面上初步绘制的图形如图10-25所示。

978-7-111-50478-8-Chapter10-81.jpg按<F5>键两次，以将等轴测平面状态切换为右平面状态（即“等轴测平面右视”平面状态）。

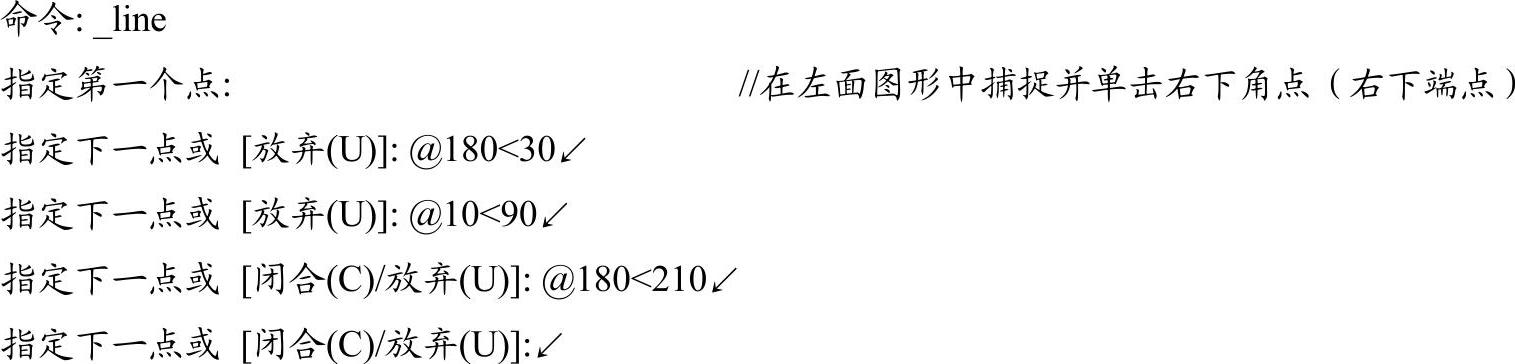

978-7-111-50478-8-Chapter10-82.jpg在右平面上绘制图形。单击“直线”按钮978-7-111-50478-8-Chapter10-83.jpg，根据命令行提示进行以下操作。

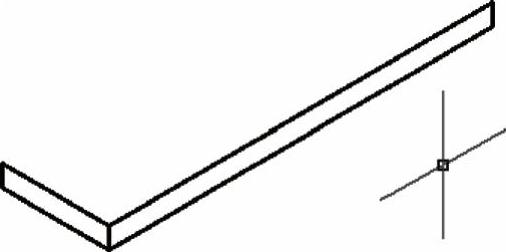

在右平面上绘制的图形如图10-26所示。


图10-25 在左平面上初步绘制的图形


图10-26 在右平面上绘制的图形

978-7-111-50478-8-Chapter10-87.jpg按<F5>键两次，将等轴测平面状态切换为上平面状态（即“等轴测平面俯视”平面状态）。

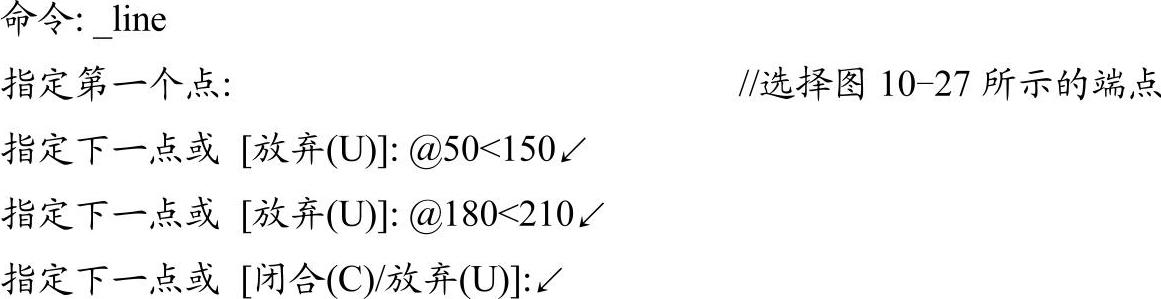

978-7-111-50478-8-Chapter10-88.jpg在上平面上绘制图形。单击“直线”按钮978-7-111-50478-8-Chapter10-89.jpg，根据命令行提示进行以下操作。


在上平面上绘制相连的两段直线段后的图形效果如图10-28所示。

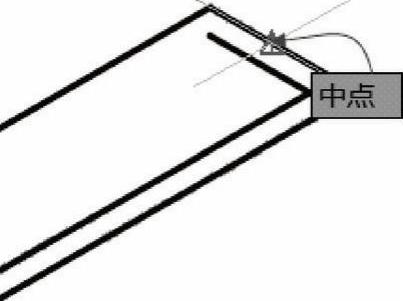

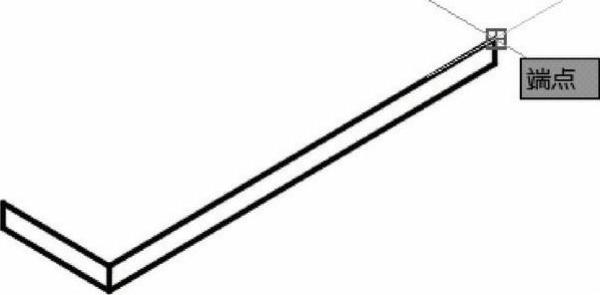

图10-27 指定直线起点

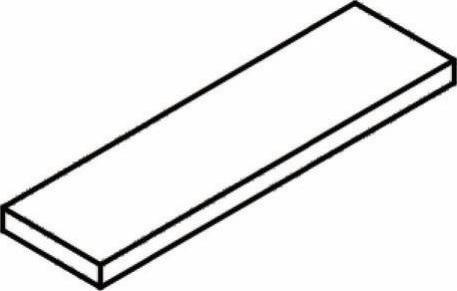

图10-28 在上平面上绘制两段直线段

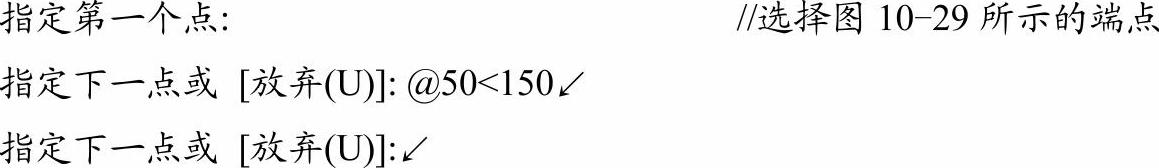

978-7-111-50478-8-Chapter10-93.jpg继续在上平面状态下绘制直线段。单击“直线”按钮978-7-111-50478-8-Chapter10-94.jpg，根据命令行提示进行以下操作来绘制一条直线段。



绘制的该直线段如图10-30所示。

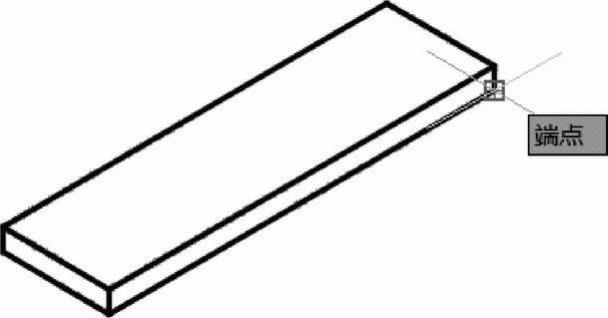

图10-29 选择端点作为线段起点


图10-30 绘制一条直线段

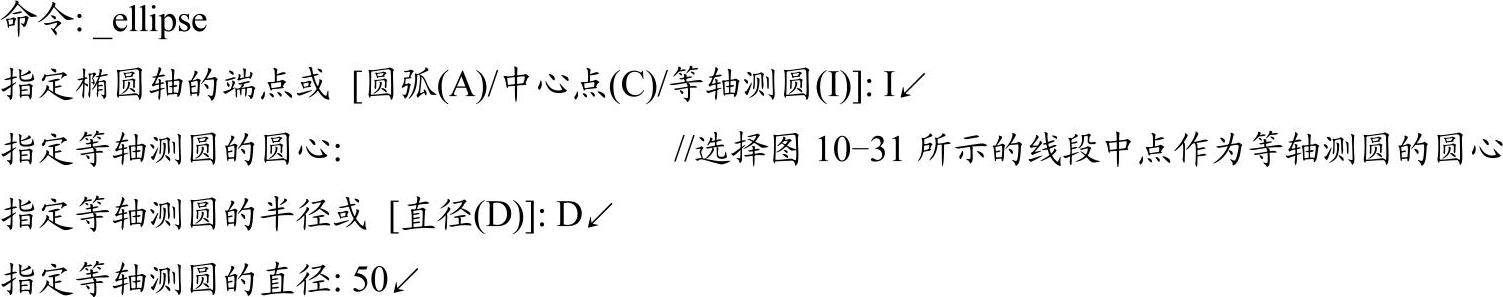

978-7-111-50478-8-Chapter10-99.jpg在上平面状态下绘制一个等轴测圆。从功能区“默认”选项卡的“绘图”面板中的单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-100.jpg，根据命令行提示进行以下操作。


绘制的该等轴测圆如图10-32所示。

978-7-111-50478-8-Chapter10-102.jpg使用同样的方法再绘制一个直径为50的等轴测圆，如图10-33所示。

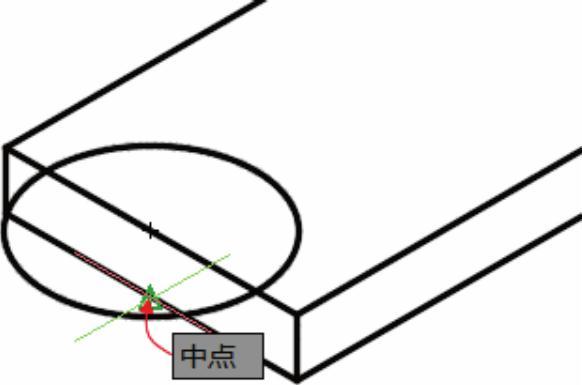

图10-31 指定等轴测圆的圆心

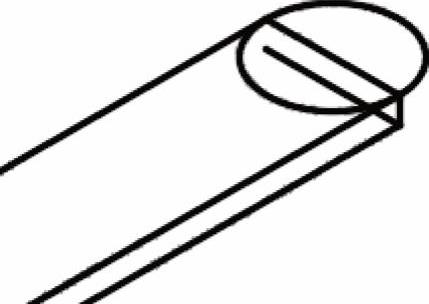

图10-32 绘制等轴测圆

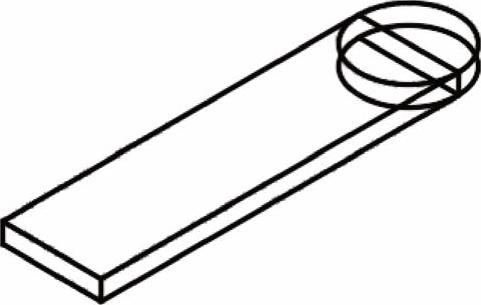

图10-33 再绘制一个等轴测

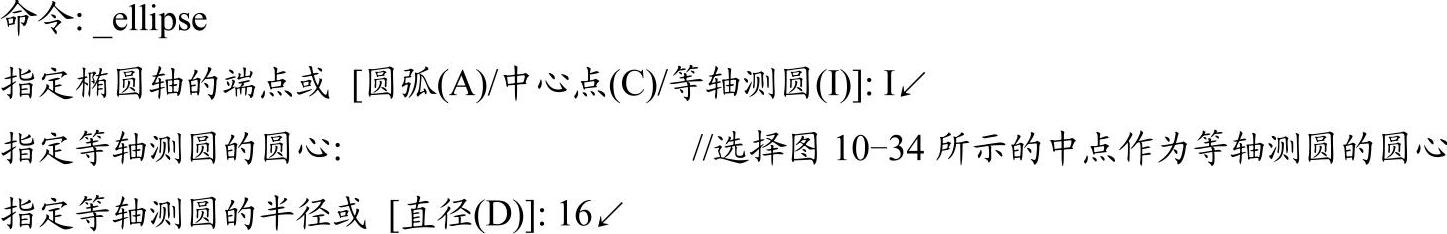

978-7-111-50478-8-Chapter10-106.jpg单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-107.jpg，根据命令行提示进行以下操作。


绘制的该等轴测圆如图10-35所示。

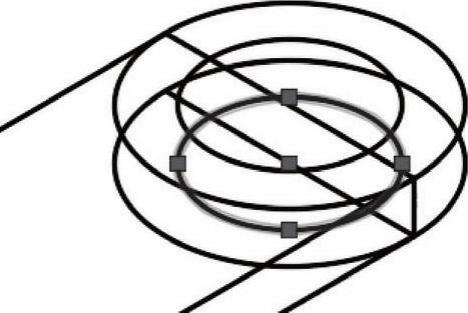

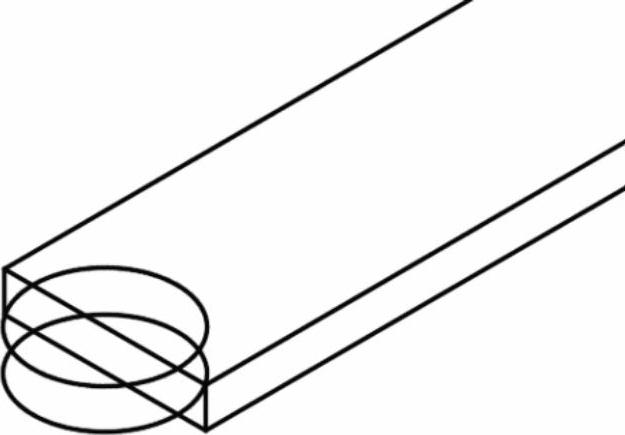

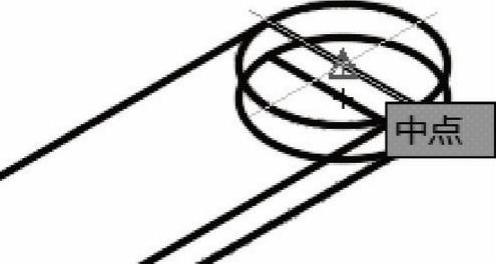

978-7-111-50478-8-Chapter10-109.jpg使用同样的方法，继续绘制一个等轴测圆。该等轴测圆为图10-36中显示有夹点的等轴测圆（特意选中以便于辨认），它的圆心落在底面对应的一条线段中点处。


图10-34 指定等轴测圆的圆心


图10-35 绘制一个等轴测圆


图10-36 继续绘制一个等轴测圆

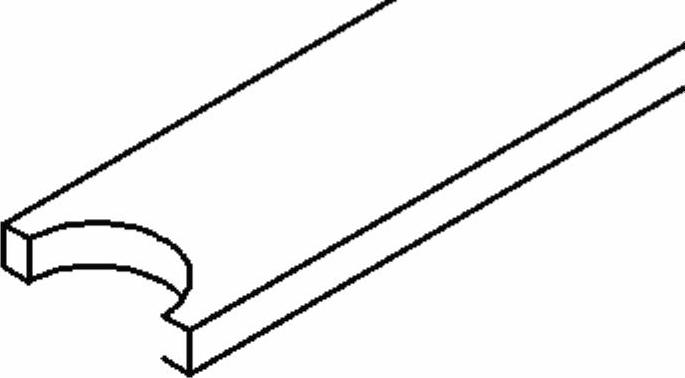

978-7-111-50478-8-Chapter10-113.jpg在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮978-7-111-50478-8-Chapter10-114.jpg，对图形进行修剪，并单击“删除”按钮978-7-111-50478-8-Chapter10-115.jpg将部分不需要的图线删除掉，结果如图10-37所示。

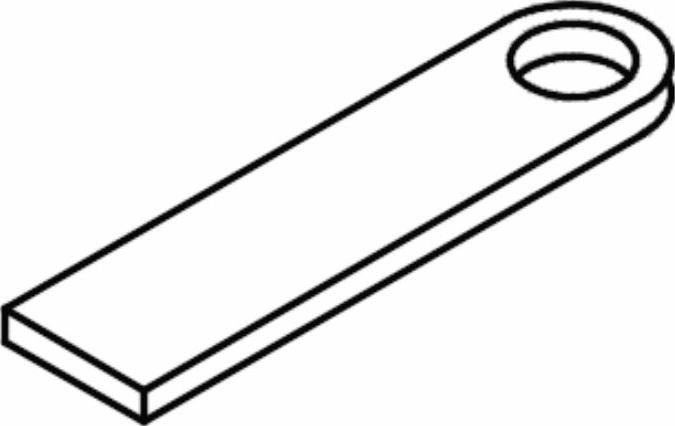

图10-37 编辑后的图形

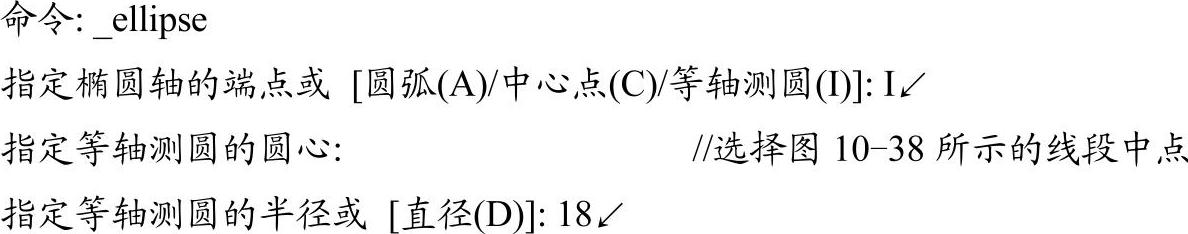

978-7-111-50478-8-Chapter10-117.jpg单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-118.jpg，根据命令行提示进行以下操作。


绘制的该等轴测圆如图10-39所示。


图10-38 指定等轴测圆的圆心


图10-39 绘制一个等轴测圆

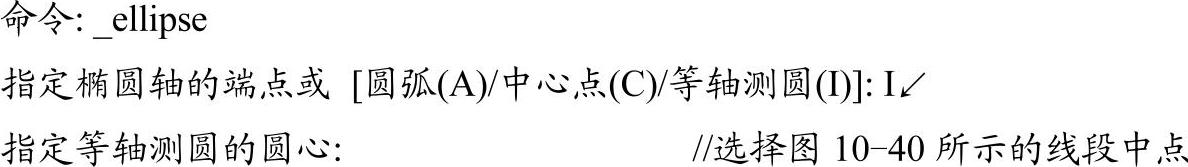

978-7-111-50478-8-Chapter10-122.jpg单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-123.jpg，根据命令行提示进行以下操作。



绘制的该等轴测圆如图10-41所示。


图10-40 指定等轴测圆的圆心


图10-41 绘制一个等轴测圆

978-7-111-50478-8-Chapter10-128.jpg在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮978-7-111-50478-8-Chapter10-129.jpg，将图形修剪成图10-42所示。

978-7-111-50478-8-Chapter10-130.jpg按<F5>键，将等轴测平面切换至右平面状态（即“等轴测平面右视”平面状态）。

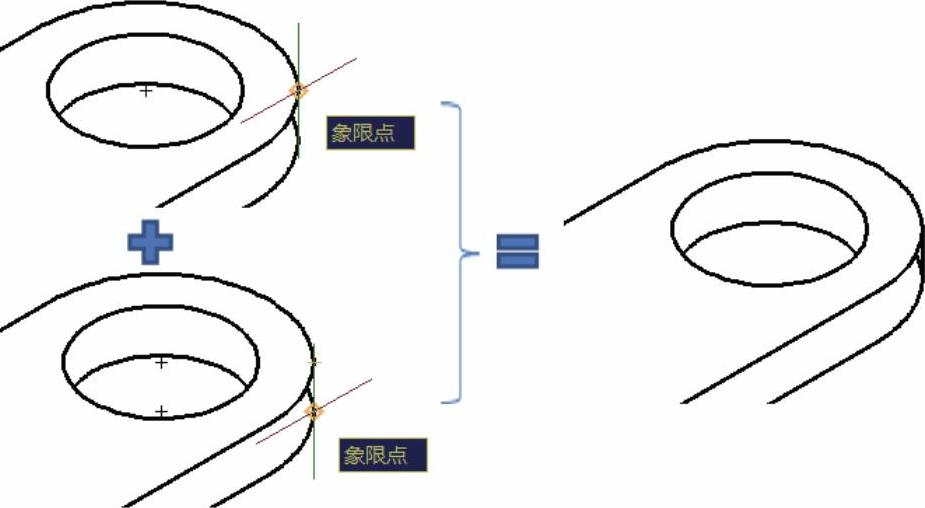

978-7-111-50478-8-Chapter10-131.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-132.jpg，分别选择相应的两个象限点来绘制一条短的轮廓线，如图10-43所示。


图10-42 修剪图形的结果


图10-43 绘制一条轮廓线


要选择象限点，务必要先在状态栏中确保选中“对象捕捉”按钮978-7-111-50478-8-Chapter10-136.jpg，且可以右击“对象捕捉”按钮978-7-111-50478-8-Chapter10-137.jpg并从弹出的快捷菜单中选择“对象捕捉设置”命令，弹出“草图设置”对话框，在“对象捕捉”选项卡的“对象捕捉模式”选项组中确保勾选“象限点”复选框。

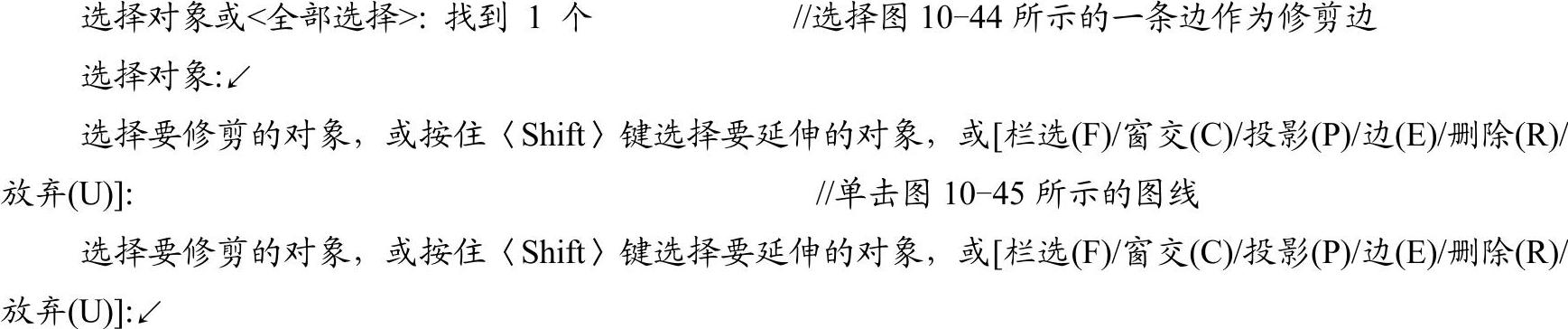

978-7-111-50478-8-Chapter10-138.jpg单击“修剪”按钮978-7-111-50478-8-Chapter10-139.jpg，根据命令行提示进行以下操作。

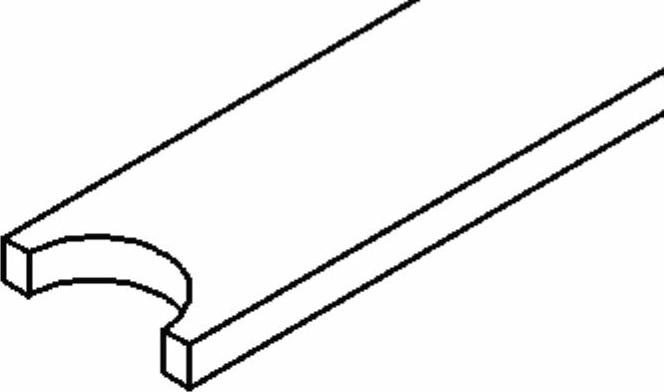

修剪结果如图10-46所示。


图10-44 指定修剪边

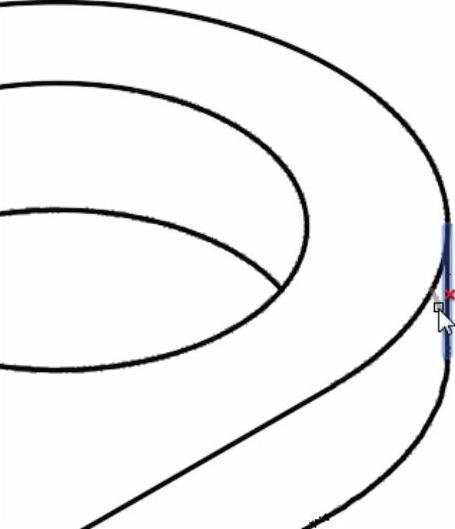

图10-45 单击要修剪的对象


图10-46 修剪结果

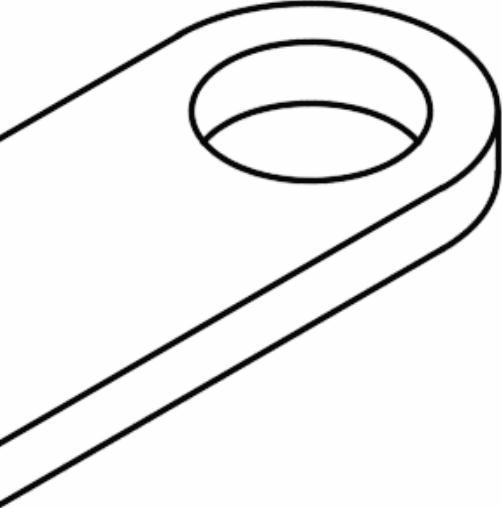

978-7-111-50478-8-Chapter10-145.jpg按<F5>键以将等轴测平面切换至左平面状态（即“等轴测平面左视”）。

978-7-111-50478-8-Chapter10-146.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-147.jpg，绘制图10-47所示的一条轮廓线。

978-7-111-50478-8-Chapter10-148.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-149.jpg，绘制图10-48所示的另一条轮廓线。


图10-47 绘制一条轮廓线


图10-48 绘制另一条轮廓线

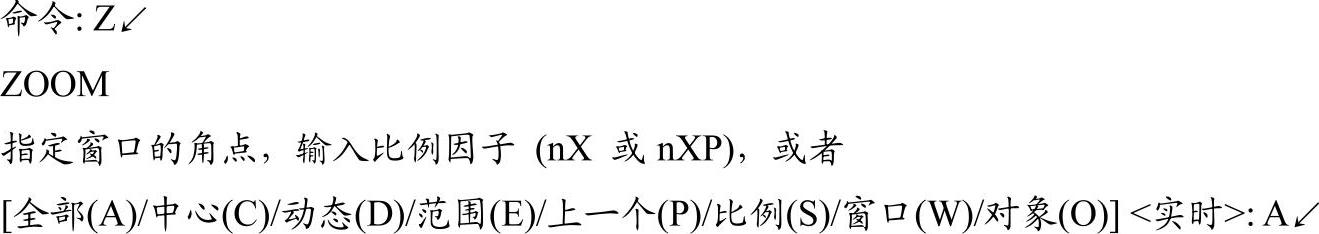

978-7-111-50478-8-Chapter10-152.jpg在命令窗口中进行以下操作。

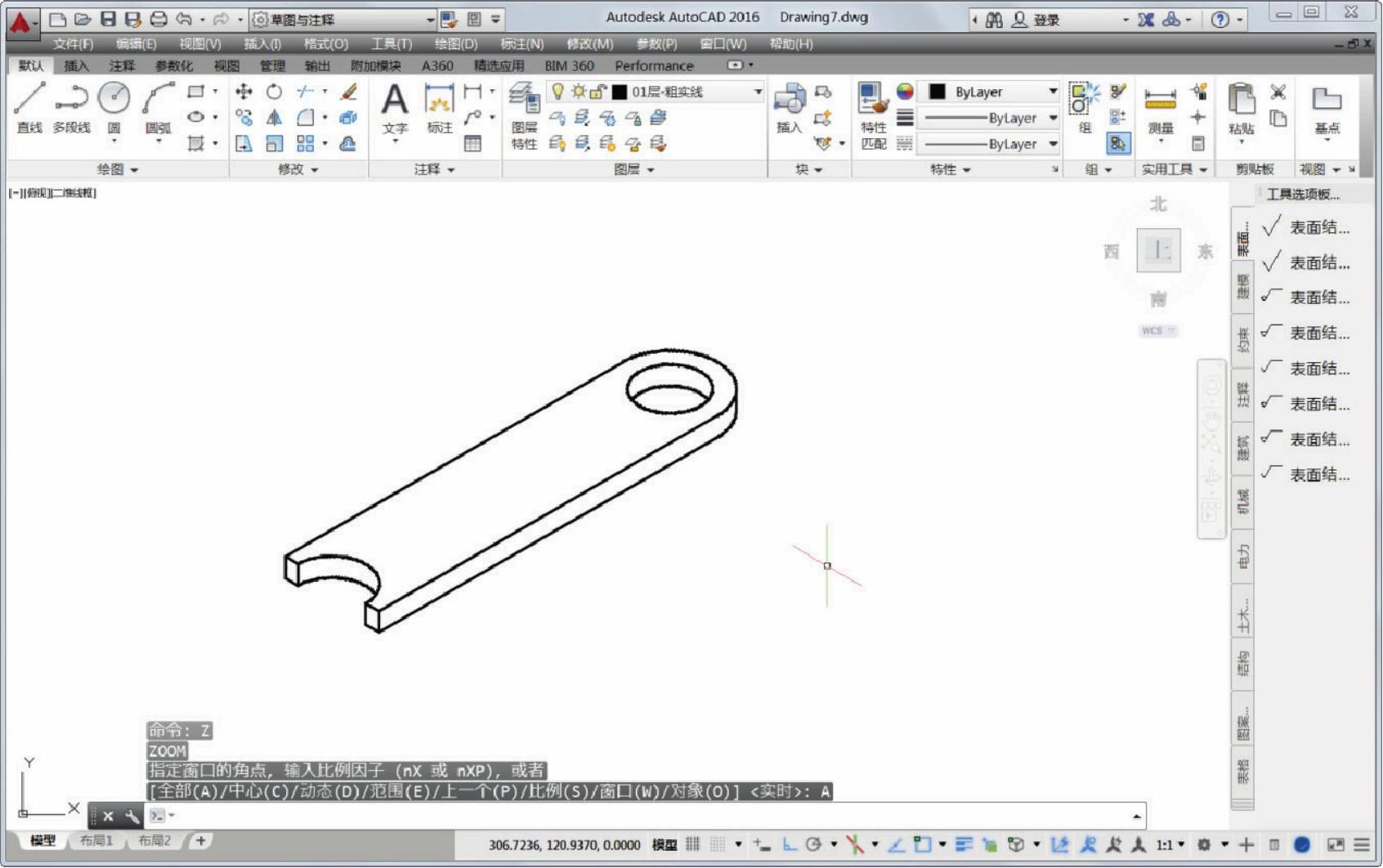

此时AutoCAD缩放以显示所有可见对象和视觉辅助工具，显示效果如图10-49所示。


图10-49 显示全部

978-7-111-50478-8-Chapter10-155.jpg在“快速访问”工具栏中单击“保存”按钮978-7-111-50478-8-Chapter10-156.jpg，弹出“图形另存为”对话框，指定要保存到的位置并指定文件名为“绘制等轴测图综合实例2.dwg”，单击对话框中的“保存”按钮。
