10.3  绘制等轴测图综合实例1

2025年09月26日
版权
10.3 绘制等轴测图综合实例1

本节以绘制图10-8所示的等轴测图为例，详细地介绍其绘制步骤。在绘制过程中特别要注意相关等轴测平面的正确切换，以及要注意各等轴测平面上的等轴测圆的显示形状。

本等轴测图综合实例的操作步骤如下。

978-7-111-50478-8-Chapter10-19.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-50478-8-Chapter10-20.jpg，弹出“选择样板”对话框，从中选择“acadiso.dwt”图形样板文件，单击“打开”按钮。

978-7-111-50478-8-Chapter10-21.jpg切换至“草图与注释”工作空间，按<F7>键以取消栅格显示模式。在状态栏中右击“捕捉模式”按钮978-7-111-50478-8-Chapter10-22.jpg并从弹出的快捷菜单中选择“捕捉设置”命令，系统弹出“草图设置”对话框并自动切换至“捕捉和栅格”选项卡，在“捕捉类型”选项组中选择“栅格捕捉”单选按钮，并选择“等轴测捕捉”单选按钮，如图10-9所示，然后单击“确定”按钮。

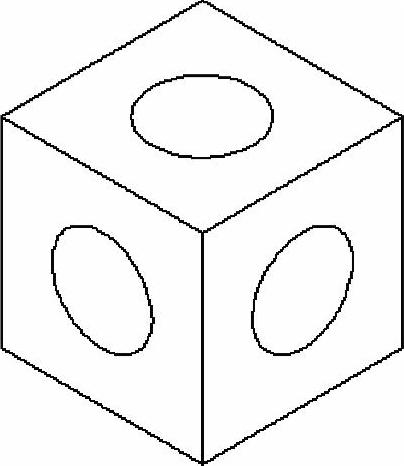

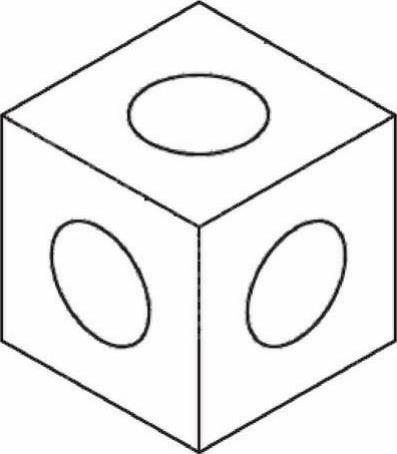

图10-8 综合范例1完成的等轴测图

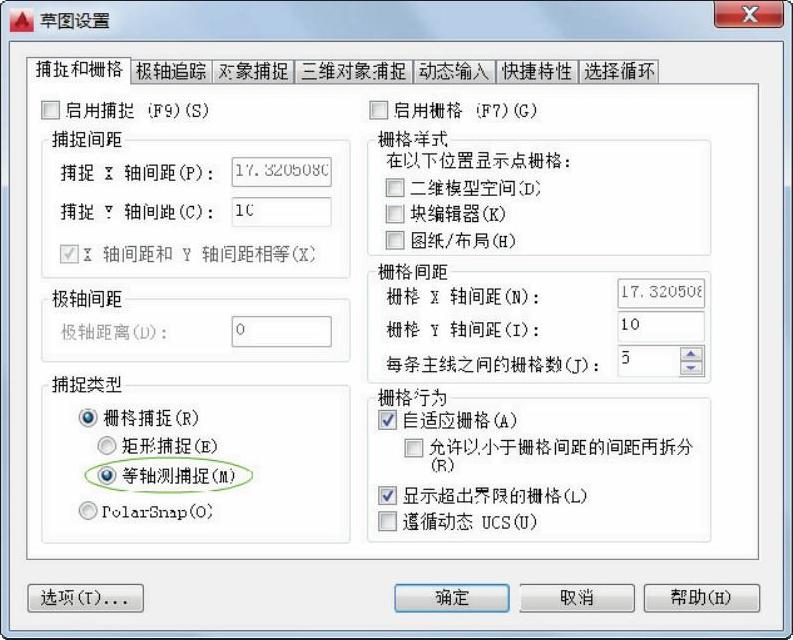

图10-9 “草图设置”对话框

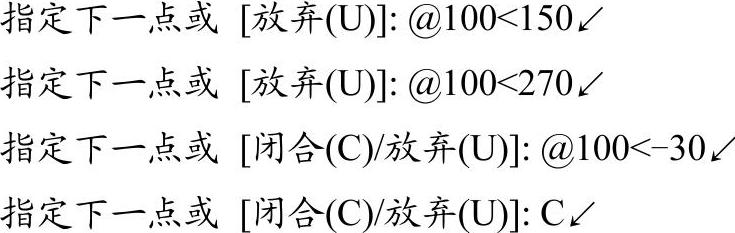

978-7-111-50478-8-Chapter10-25.jpg此时，确保等轴测平面处于左平面（左视）状态，按<F8>键以启用正交模式。在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-50478-8-Chapter10-26.jpg，根据命令行提示进行以下操作。

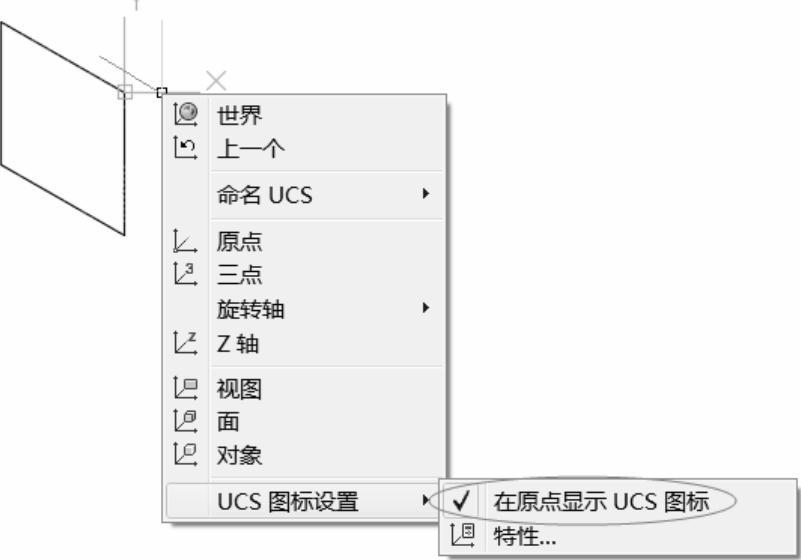

在左平面绘制的闭合线段如图10-10所示。如果UCS图标在原点显示，而又想关闭此显示，那么可以在图形窗口中右击UCS图标，如图10-11所示，接着从弹出的快捷菜单中选择“UCS图标设置”|“在原点显示UCS图标”命令以取消在原点显示UCS图标。

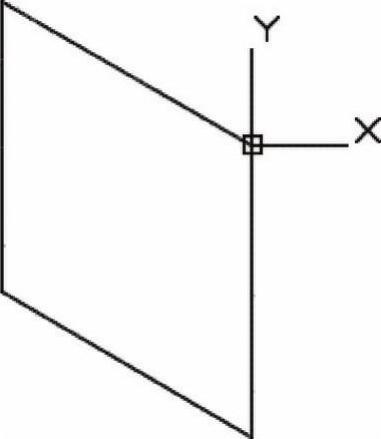

图10-10 在左平面绘制闭合线段


图10-11 UCS图标设置

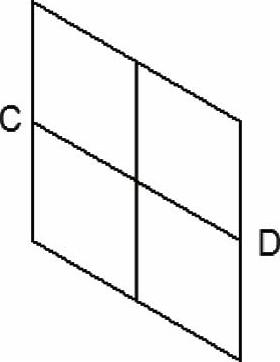

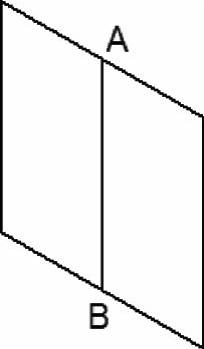

978-7-111-50478-8-Chapter10-31.jpg按<F3>键确保打开对象捕捉模式，单击“直线”按钮978-7-111-50478-8-Chapter10-32.jpg，分别选择图10-12所示的线段中点A和其对边线段的中点B来绘制一条直线段。继续单击“直线”按钮978-7-111-50478-8-Chapter10-33.jpg，分别选择图10-13所示的线段中点C和其对边线段的中点D来绘制另一条直线段。


图10-12 绘制一条直线段


图10-13 绘制另一条直线线段

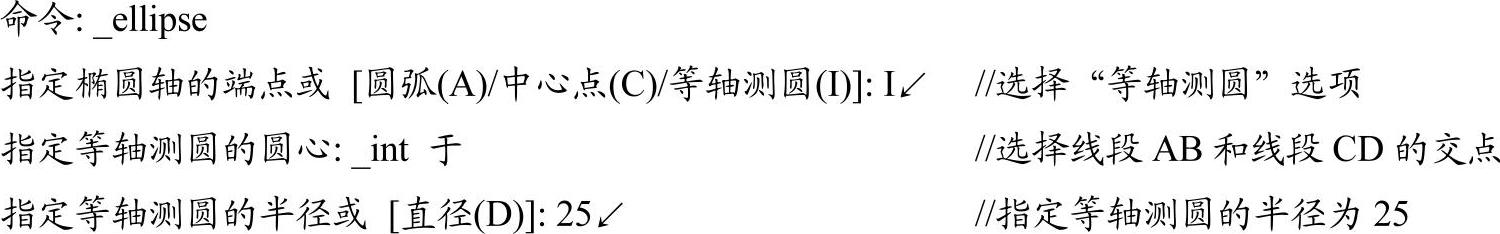

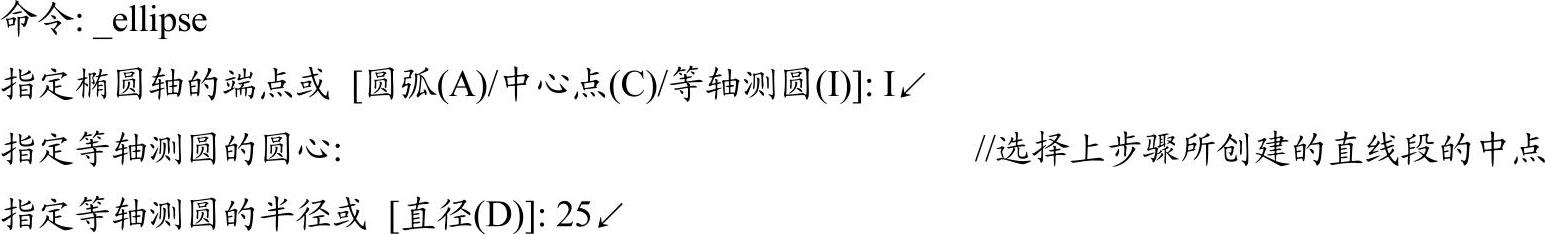

978-7-111-50478-8-Chapter10-36.jpg在功能区“默认”选项卡的“绘图”面板中的单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-37.jpg，接着根据命令行提示进行以下操作。

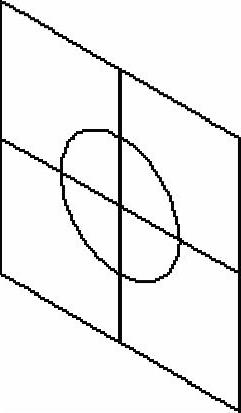

在左平面上绘制好该等轴测圆的图形效果如图10-14所示。

978-7-111-50478-8-Chapter10-39.jpg按<F5>键，将平面状态切换到上平面（即“等轴测平面俯视”）。

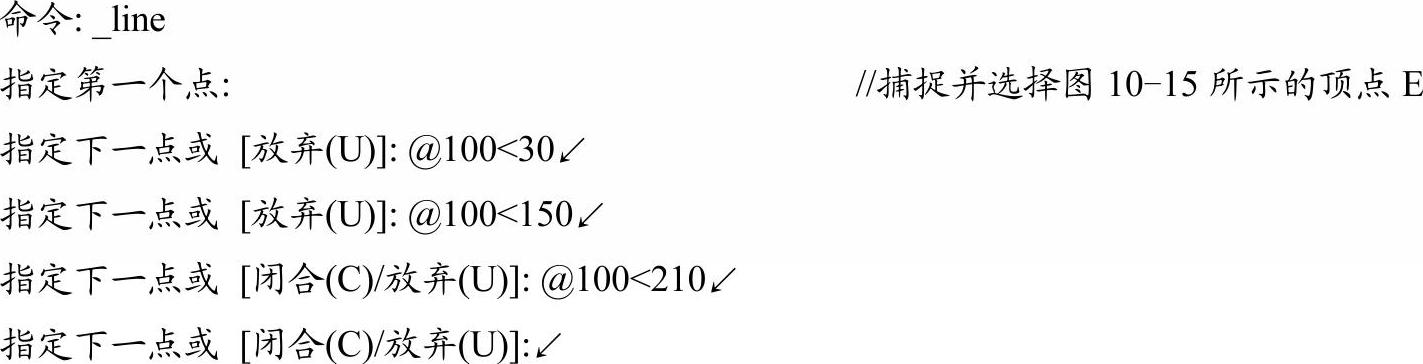

978-7-111-50478-8-Chapter10-40.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-41.jpg，根据命令行提示进行以下操作。

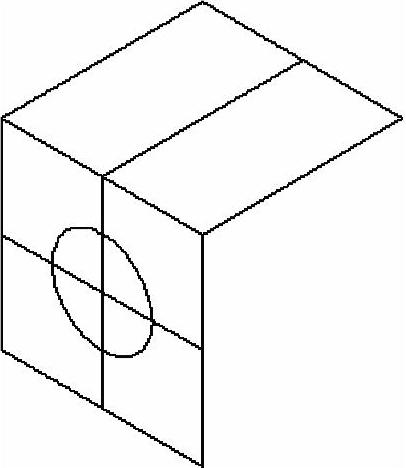

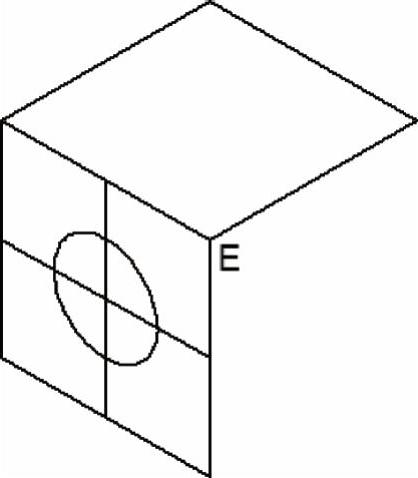

在上平面绘制好3条直线段后的图形效果如图10-15所示。


图10-14 在左平面上绘制一个等轴测圆


图10-15 在上平面绘制直线段

978-7-111-50478-8-Chapter10-45.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-46.jpg，连接相应线段的两个中点来绘制图10-16所示的一条直线段。

978-7-111-50478-8-Chapter10-47.jpg单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-48.jpg，接着根据命令行提示进行以下操作。

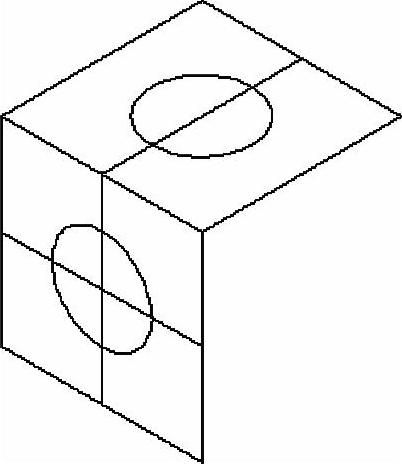

在上平面绘制好一个等轴测圆后的图形效果如图10-17所示。


图10-16 绘制一条直线段


图10-17 在上平面绘制一个等轴测圆

978-7-111-50478-8-Chapter10-52.jpg按<F5>键，将平面状态切换右平面状态（即“等轴测平面右视”平面状态）。

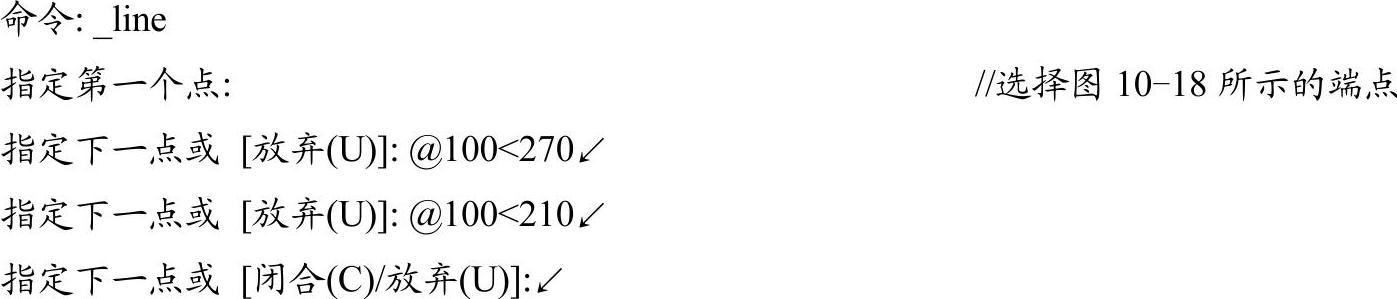

978-7-111-50478-8-Chapter10-53.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-54.jpg，根据命令行提示进行以下操作。


在右平面上完成该步骤所绘制的相关线段如图10-19所示。

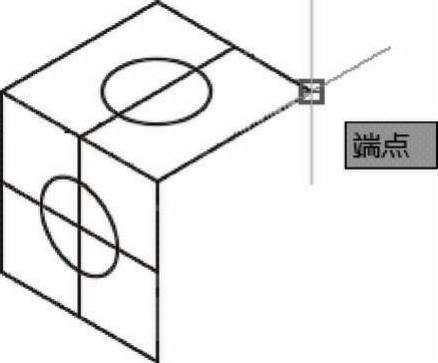

图10-18 选择直线端点

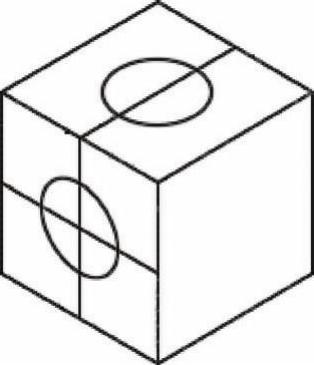

图10-19 在右平面上绘制一些线段

978-7-111-50478-8-Chapter10-58.jpg单击“直线”按钮978-7-111-50478-8-Chapter10-59.jpg，分别选择相应的两个中点来绘制一条辅助直线段，如图10-20所示。

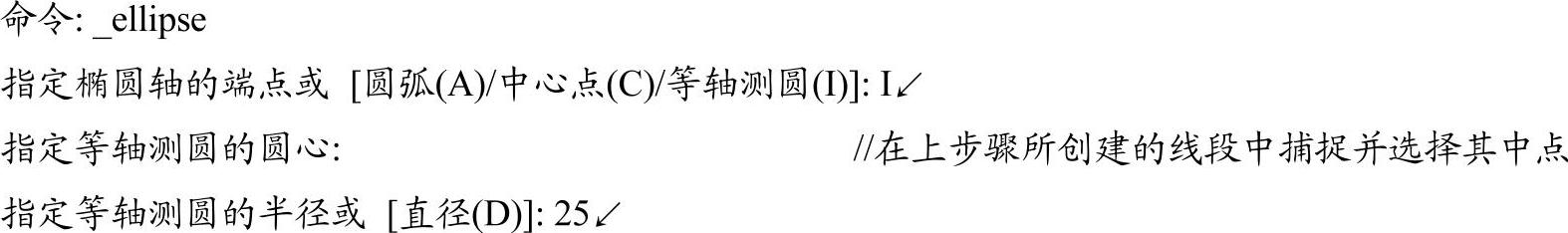

978-7-111-50478-8-Chapter10-60.jpg单击“椭圆：轴、端点”按钮978-7-111-50478-8-Chapter10-61.jpg，接着根据命令行提示进行以下操作。


在右平面上绘制好的等轴测圆如图10-21所示。


图10-20 绘制一条辅助线段


图10-21 在右平面上绘制好等轴测圆

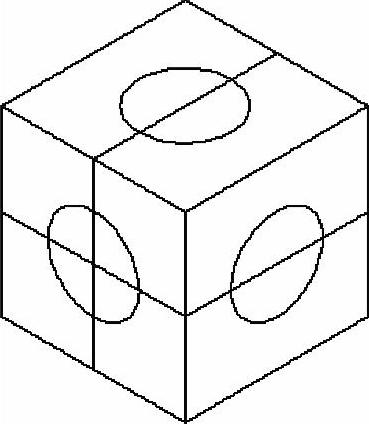

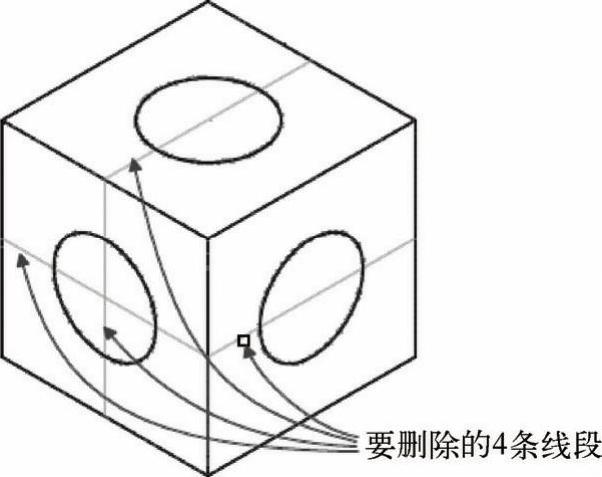

978-7-111-50478-8-Chapter10-65.jpg在功能区“默认”选项卡的“修改”面板中单击“删除”按钮978-7-111-50478-8-Chapter10-66.jpg，在图形窗口中选择图10-22所示的4条辅助线段作为要删除的对象，按<Enter>键，删除所选对象得到的图形结果如图10-23所示。

978-7-111-50478-8-Chapter10-67.jpg在“快速访问”工具栏中单击“保存”按钮978-7-111-50478-8-Chapter10-68.jpg，弹出“图形另存为”对话框，指定要保存到的位置并指定文件名为“绘制等轴测图综合实例1.dwg”，单击对话框中的“保存”按钮。


图10-22 选择要删除的线段


图10-23 删除选定对象后的图形效果
