配料实例9

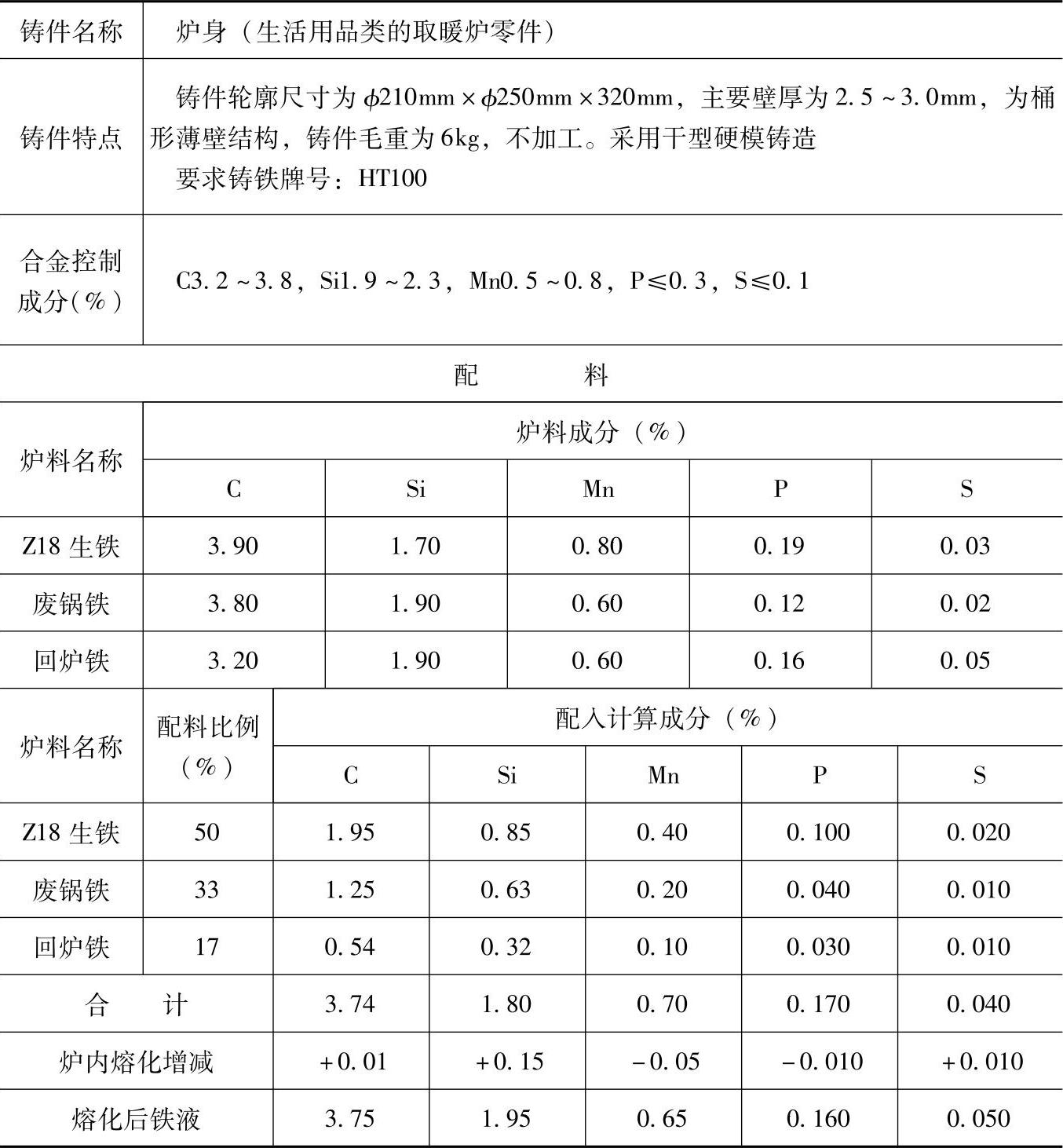

表1.1-9 HT100的灰铸铁配料

注：1.采用高风温（>400°C）、深炉缸（约700mm）搀炉熔炼，连续出铁，及时出渣，炉内碳增加0.2%、硅增加8.3%、锰烧损7.1%、磷烧损5.8%、硫增加25%。

2.炉前，观察铁液火花和颜色，用碳硅含量高的铸铁片调软铁液。

3.检测结果：

化学成分（%）：C3.70，Si1.95，Mn0.65，P0.16，S0.05；

力学性能：抗拉强度为110MPa，硬度为165HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于取暖炉中要求灰铸铁HT100的烟道闸门、炉门盖板等铸件。也适用于规格尺寸为φ460～φ760mm，壁厚为2～3mm的各种铸铁锅。
