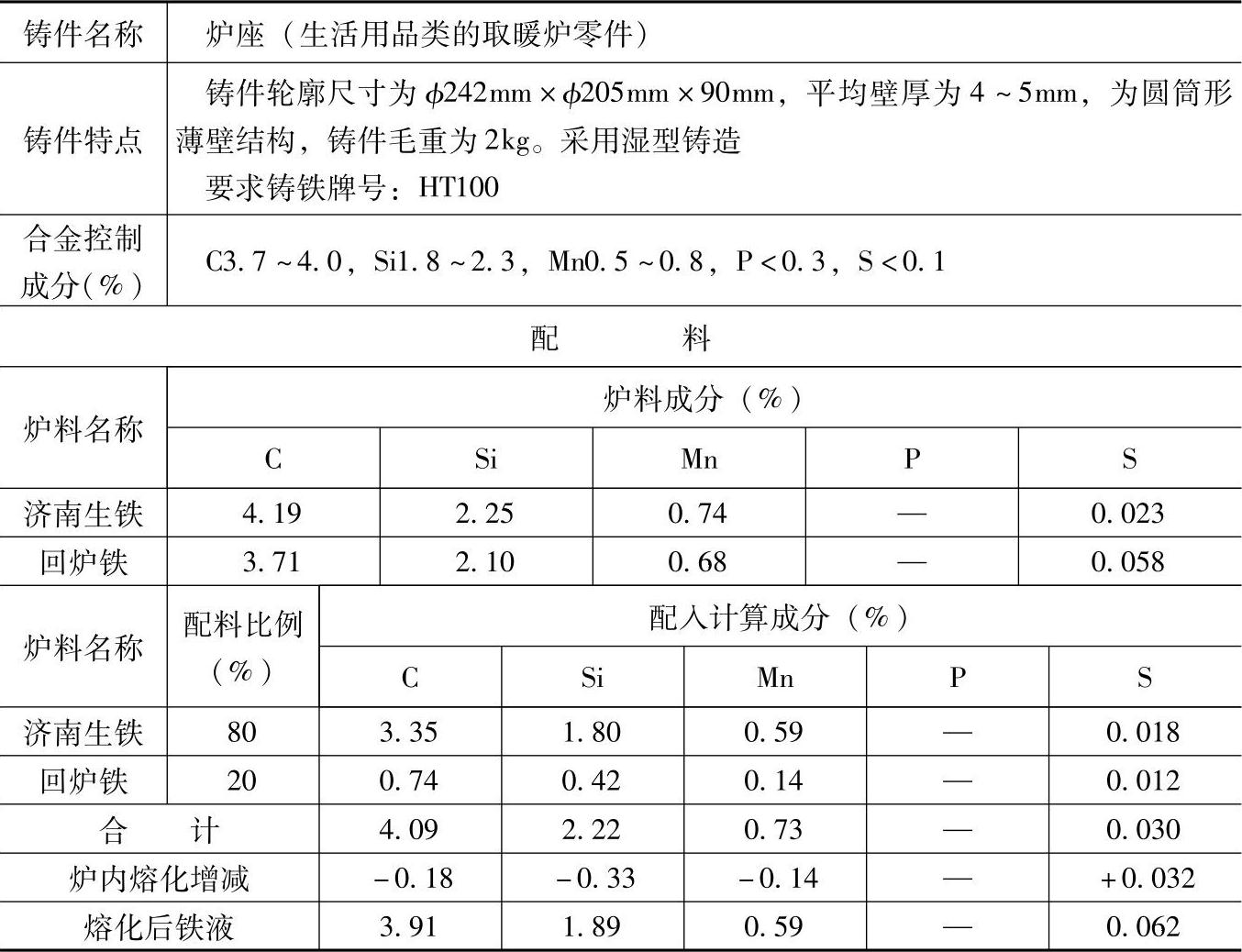

表1.1-10 HT100的灰铸铁配料
注：1.采用冲天炉熔炼，炉内碳烧损4.5%、硅烧损15%、锰烧损18%、磷不变、硫增加107%。
2.炉前，若浇注很薄的件易产生白口时，用75%硅铁在铁液包中调软处理。
3.各成分含量和配料比例皆指质量分数。
