配料实例11

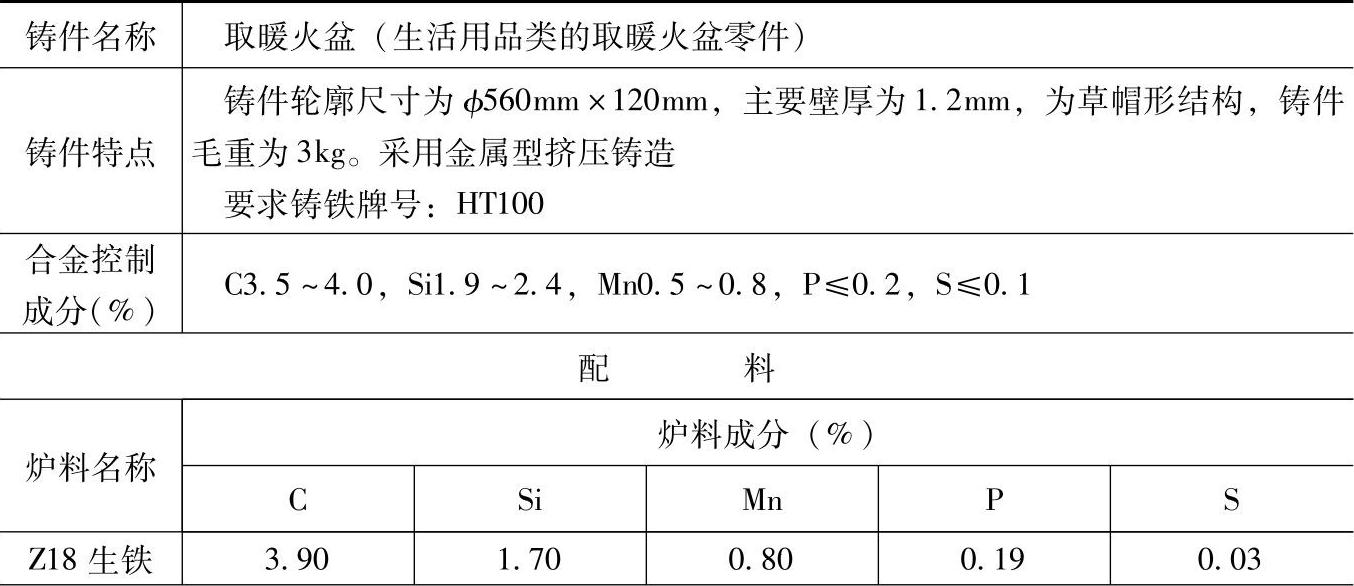

表1.1-11 HT100的灰铸铁配料

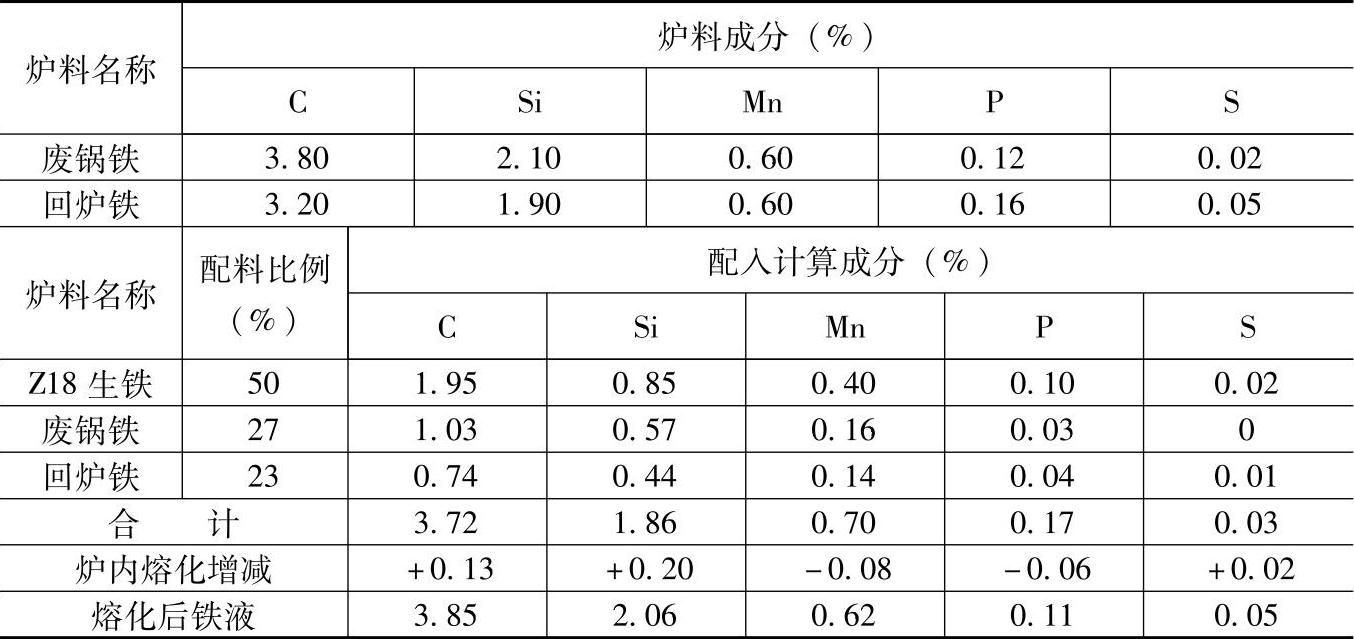

（续）

注：1.采用高风温（>400°C）、深炉缸（约700mm）搀炉熔炼，连续出铁，及时出渣，炉内碳增加3.4%、硅增加11%、锰烧损11%、磷烧损35%、硫增加67%。

2.炉前，观察铁液火花和颜色，用碳硅含量高的铸铁片调软铁液。

3.检测结果：

化学成分（%）：C3.85，Si2.21，Mn0.59，P0.11，S0.031；

力学性能：抗拉强度为110MPa，硬度为227HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求灰铸铁HT100的用金属型挤压铸造的其他规格的取暖火盆。
