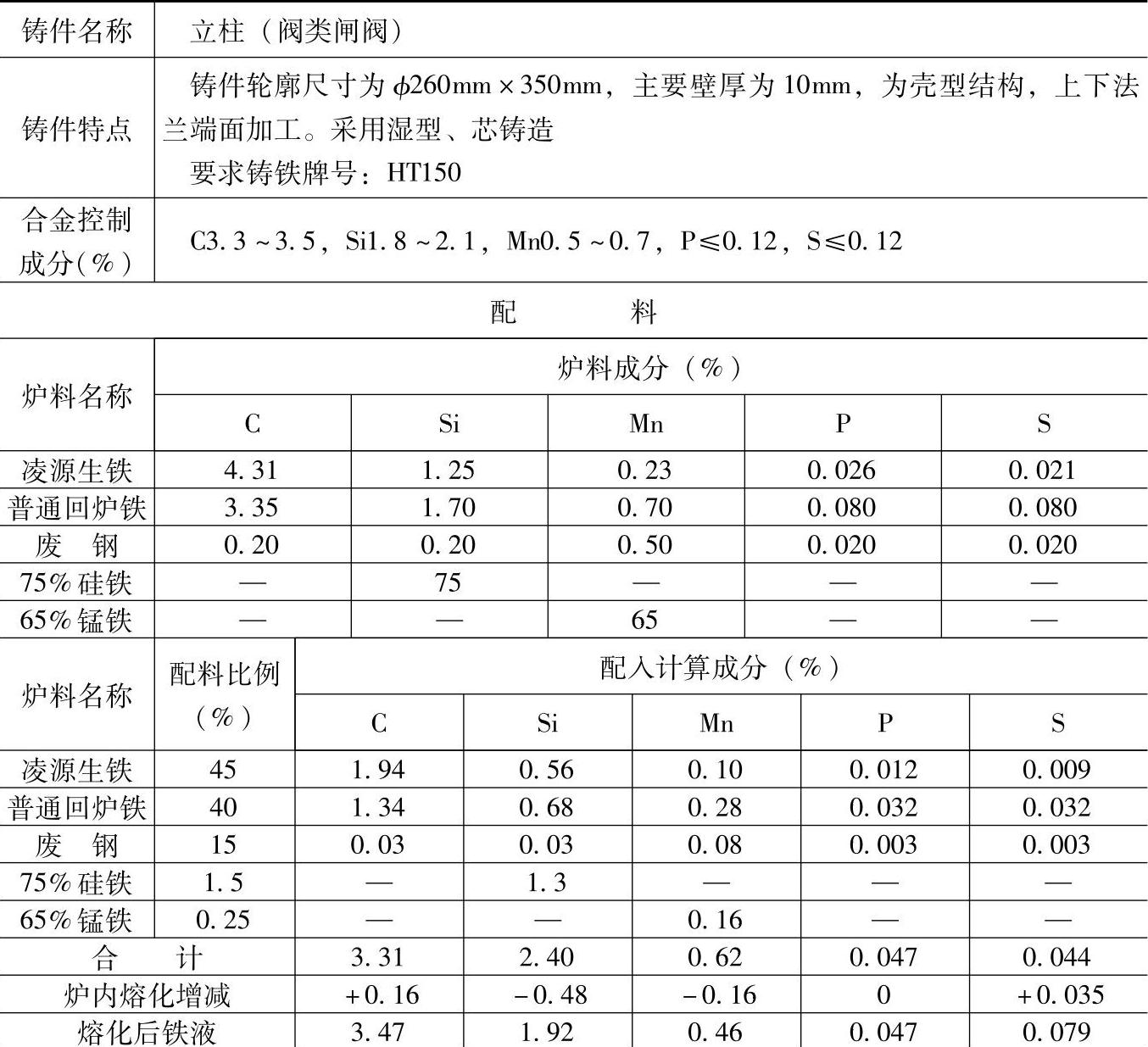

表1.1-16 HT150的灰铸铁配料
注：1.采用三排小风口曲线炉膛热风冲天炉熔炼，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加80%。
2.检测结果：
化学成分（%）：C3.40、Si1.87、Mn0.49、P0.047、S0.060；
力学性能：抗拉强度为180～189MPa。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于低压阀类中要求灰铸铁HT150的中、小型阀的非受压件，如传动箱体、箱盖等铸铁件。
