配料实例17

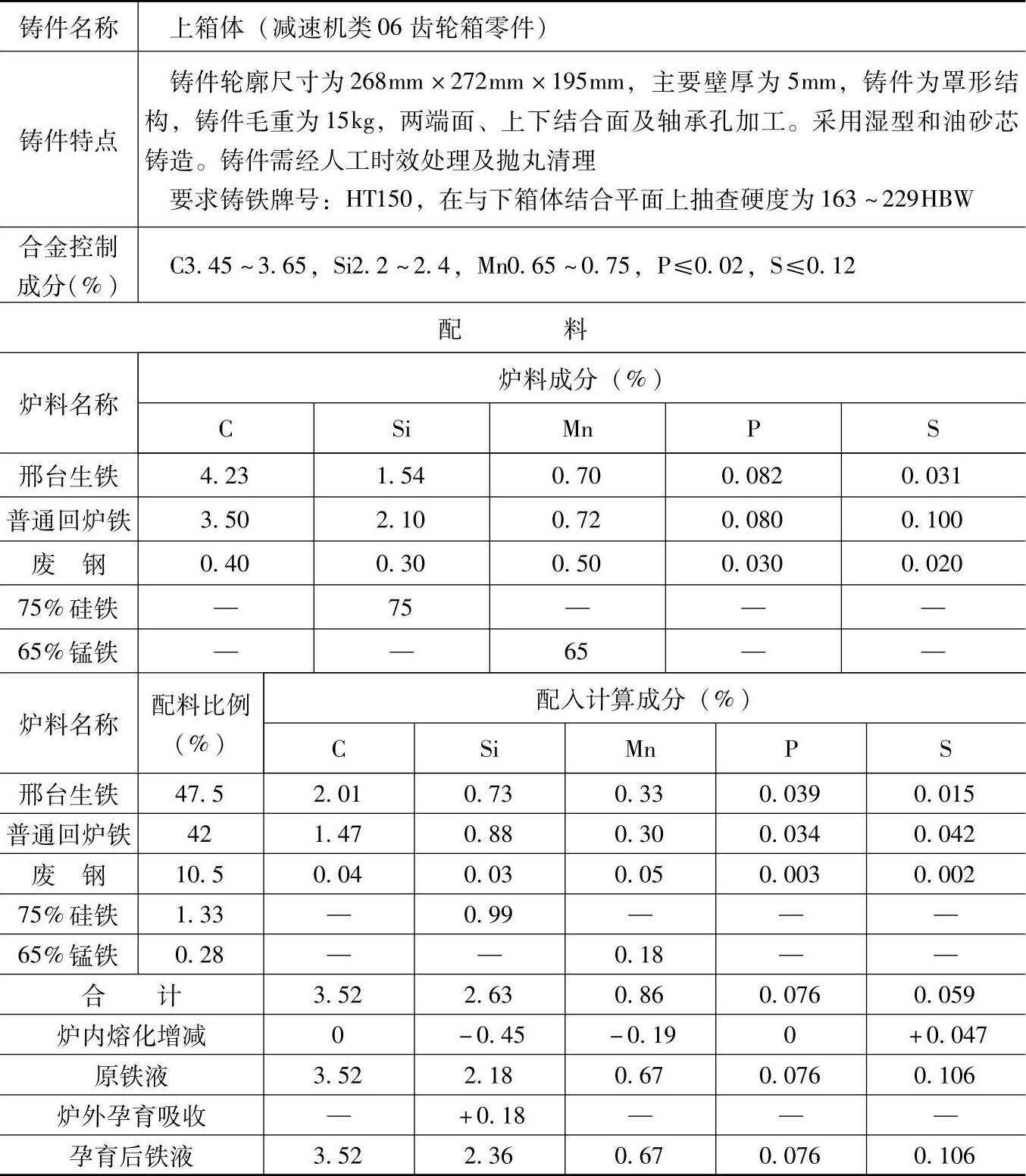

表1.1-17 HT150的灰铸铁配料

注：1.采用三排小风口热风冲天炉熔炼，熔化率为4t/h，炉内碳基本不变、硅烧损17%、锰烧损22%、磷不变、硫增加80%。

2.炉前加0.3%～0.4%（质量分数）的75%硅铁调小三角试片白口宽度，白口宽度应控制为1mm左右。

3.检测结果：

化学成分（%）：C3.62，Si2.28，Mn0.66，P0.078，S0.095；

力学性能：抗拉强度为167MPa，硬度为175HBW。

4.各成分含量和配料成分皆指质量分数。

5.本配料还适用于要求灰铸铁HT150的小功率齿轮箱的薄壁件，如下箱体、连接罩壳、输入轴前盖板等铸铁件。
