配料实例18

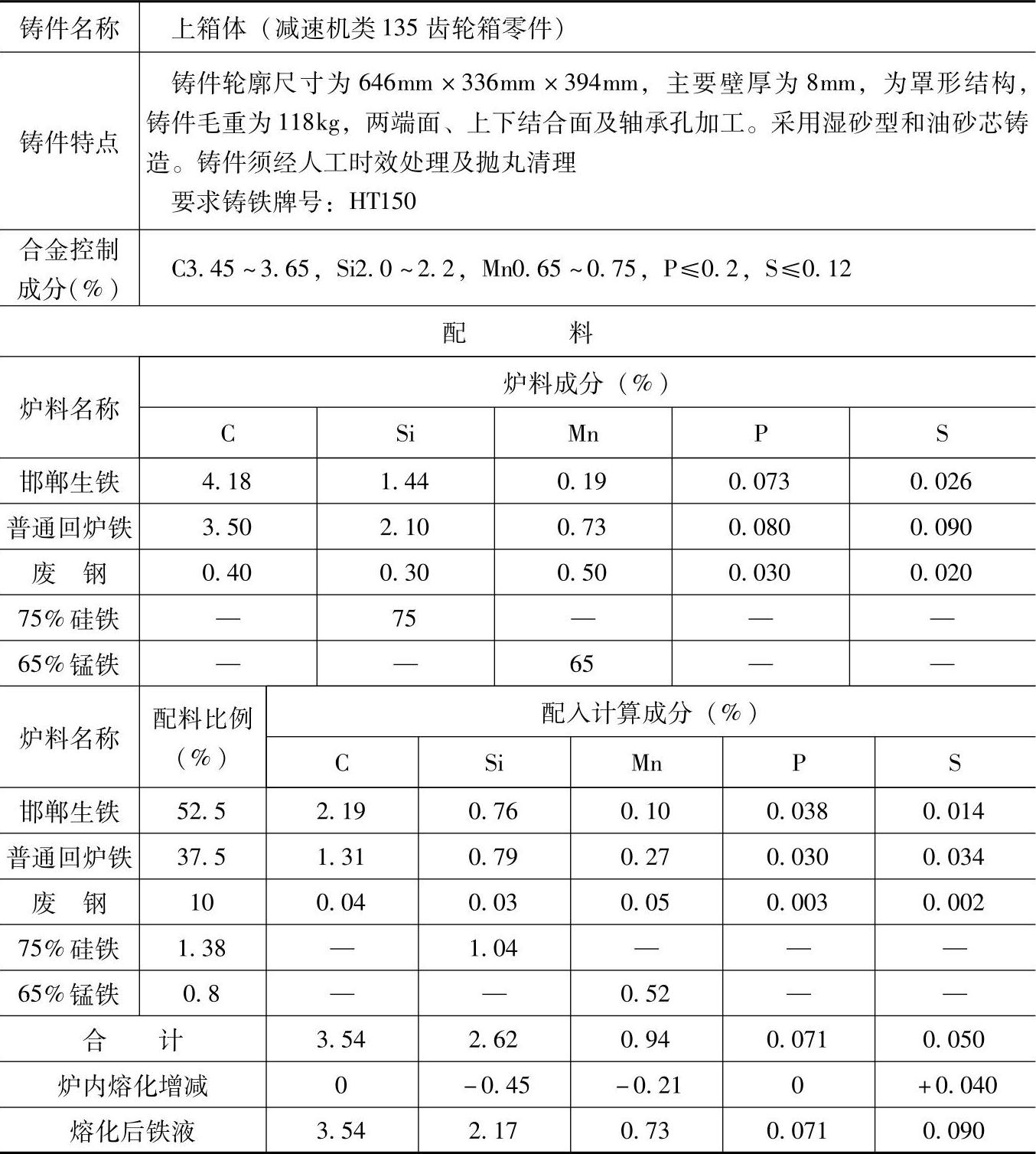

表1.1-18 HT150的灰铸铁配料

注：1.采用三排小风口热风水冷冲天炉熔炼，炉内碳基本不变、硅烧损17%、锰烧损22%、磷不变、硫增加80%。

2.炉前，用三角试片观察白口宽度，常加入0.1%～0.2%（质量分数）的75%硅铁，把碳当量调整到接近共晶成分，白口宽度控制在2mm以下。

3.检测结果：

化学成分（%）：C3.52，Si1.99，Mn0.67，P0.068，S0.084；

化学性能：抗拉强度为186MPa，硬度为180HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求灰铸铁HT150的中小功率齿轮箱的下箱体、连接罩壳、后箱盖、连接板、配油器座等铸铁件。
