配料实例20

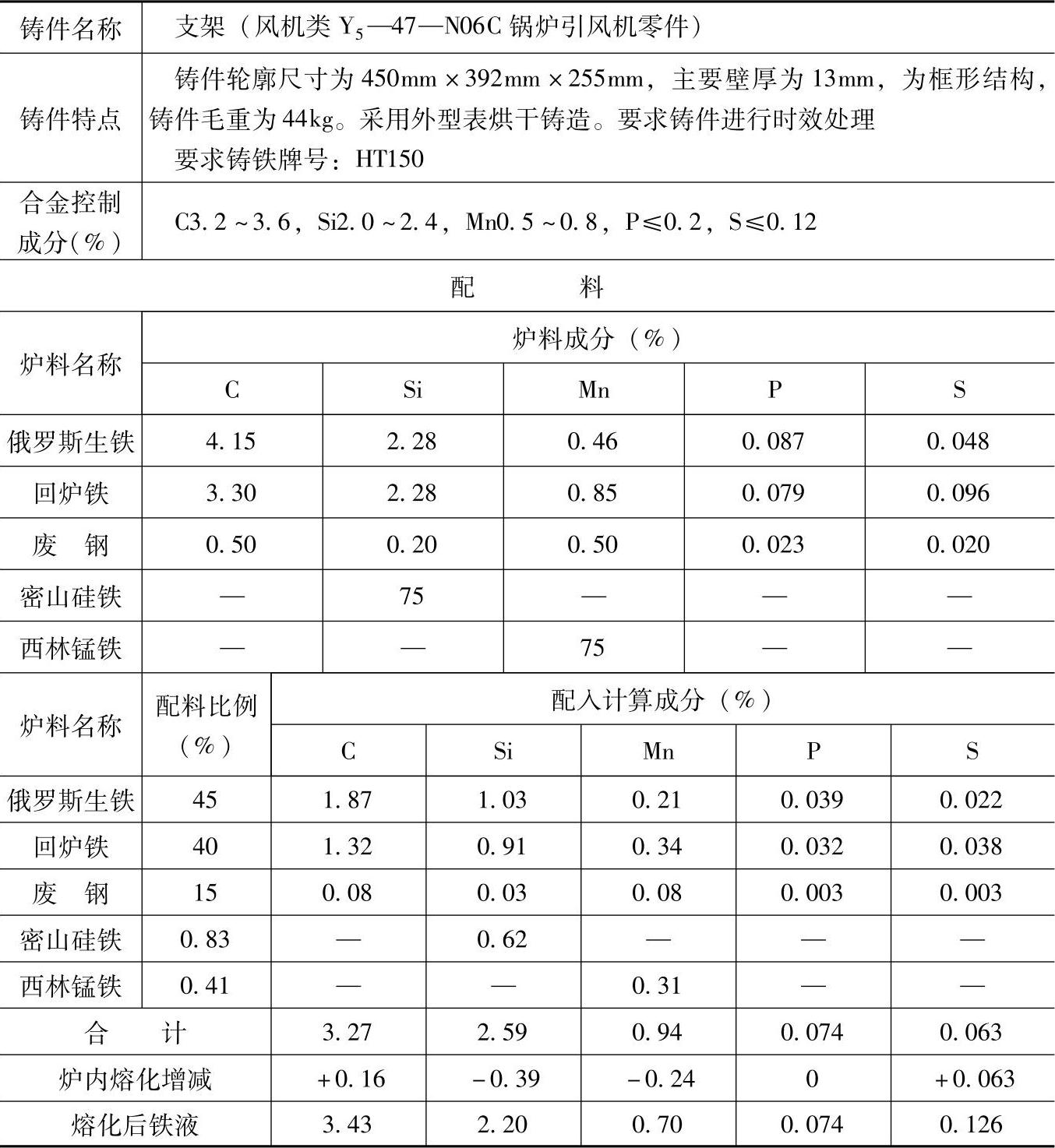

表1.1-20 HT150的灰铸铁配料

注：1.采用两排大间距曲线炉膛冷风冲天炉熔炼，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损25%、磷不变、硫增加100%。

2.炉前一般不进行孕育处理，如发现铁液过硬，可用75%硅铁调软。

3.生铁为俄罗斯进口生铁，锰铁为黑龙江省伊春地区西林钢铁厂生产。

4.检测结果：

化学成分（%）：C3.46，Si2.24，Mn0.76，P0.085，S0.11；

力学性能：抗拉强度为160MPa。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于风机中要求灰铸铁HT150的密封圈、电动机滑轨、防滑螺母、轴承上盖和侧盖、端盖等铸铁件。
