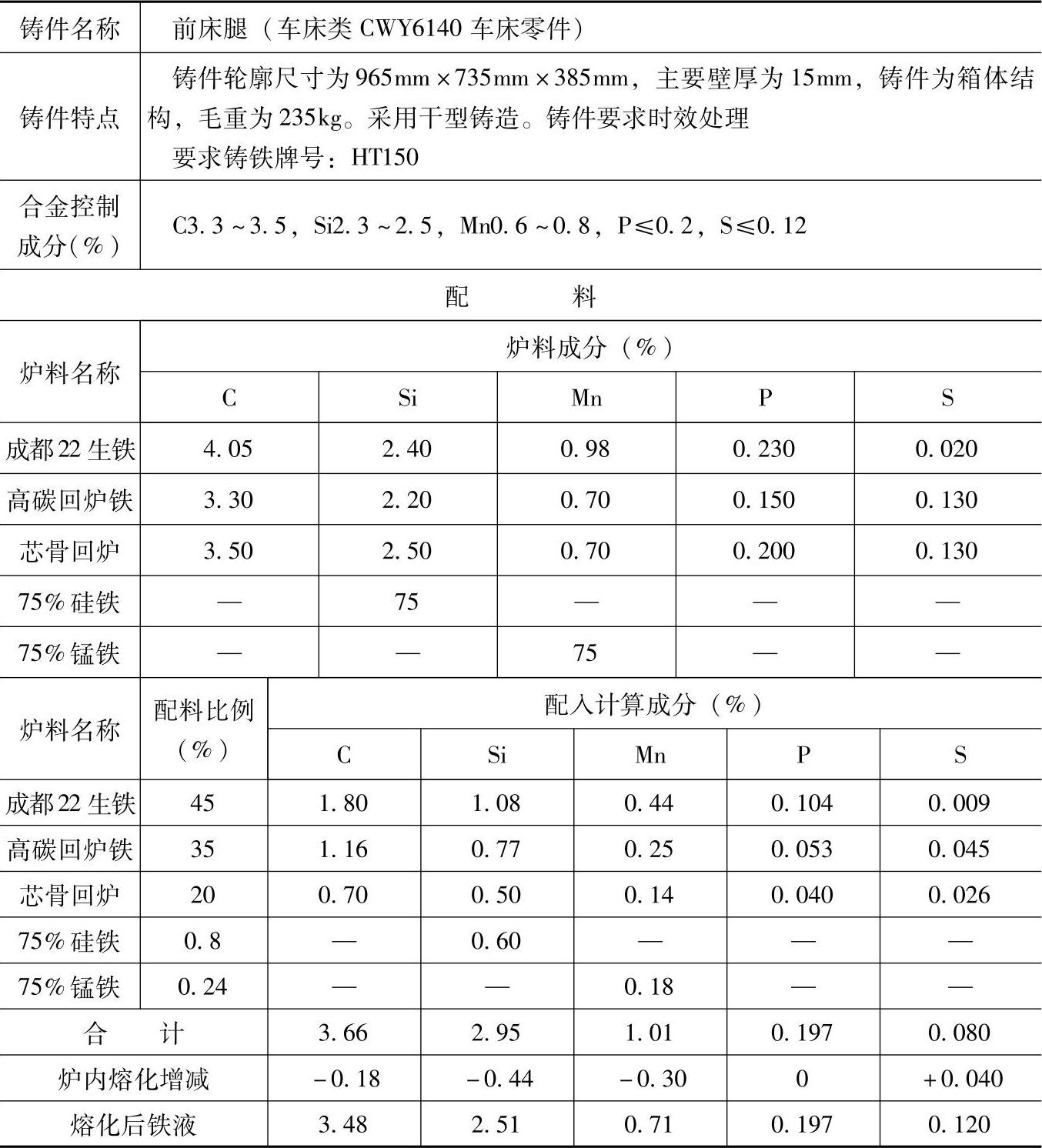

表1.1-27 HT150的灰铸铁配料
注：1.采用三排风口直筒形冲天炉熔炼，熔化率为4t/h，炉内碳减少5%、硅烧损15%、锰烧损30%、磷不变、硫增加50%。
2.炉前用三角试片检验白口大小，白口宽度控制在0.5～1.5mm，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.45，Si2.40，Mn0.65，P0.20，S0.12；
力学性能：抗拉强度为163MPa。
4.各成分含量和配料比例皆指质量分数。
