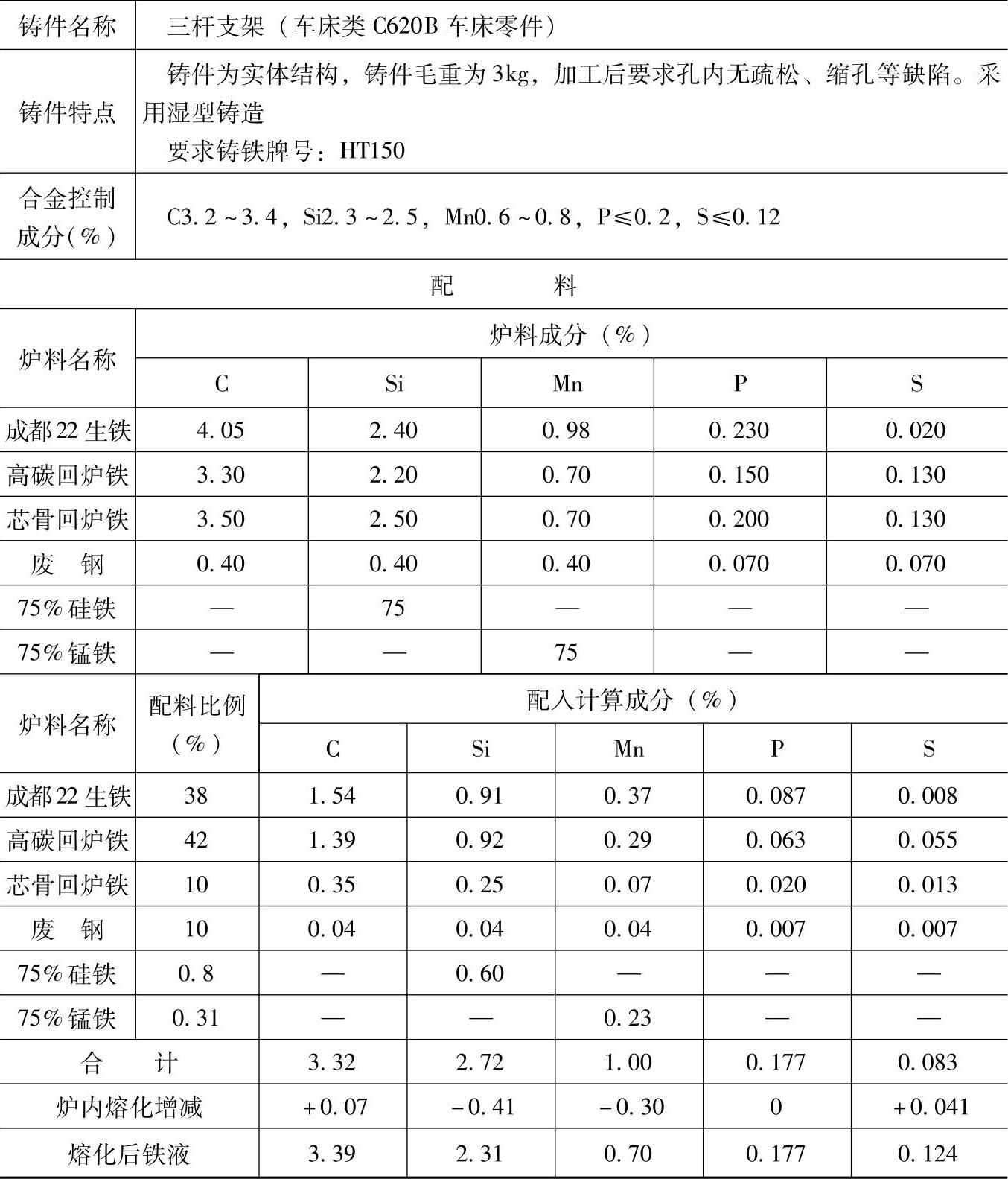

表1.1-28 HT150的灰铸铁配料
注：1.采用三排风口直筒形冲天炉熔炼，熔化率为4t/h，炉内碳增加2%、硅烧损15%、锰烧损30%、磷不变、硫增加50%。
2.炉前用三角试片检验白口大小，白口宽度控制在1～2mm，用75%硅铁调整铁液硬度。
3.检测结果：
力学性能：抗拉强度为165MPa。
4.各成分含量和配料比例皆指质量分数。
