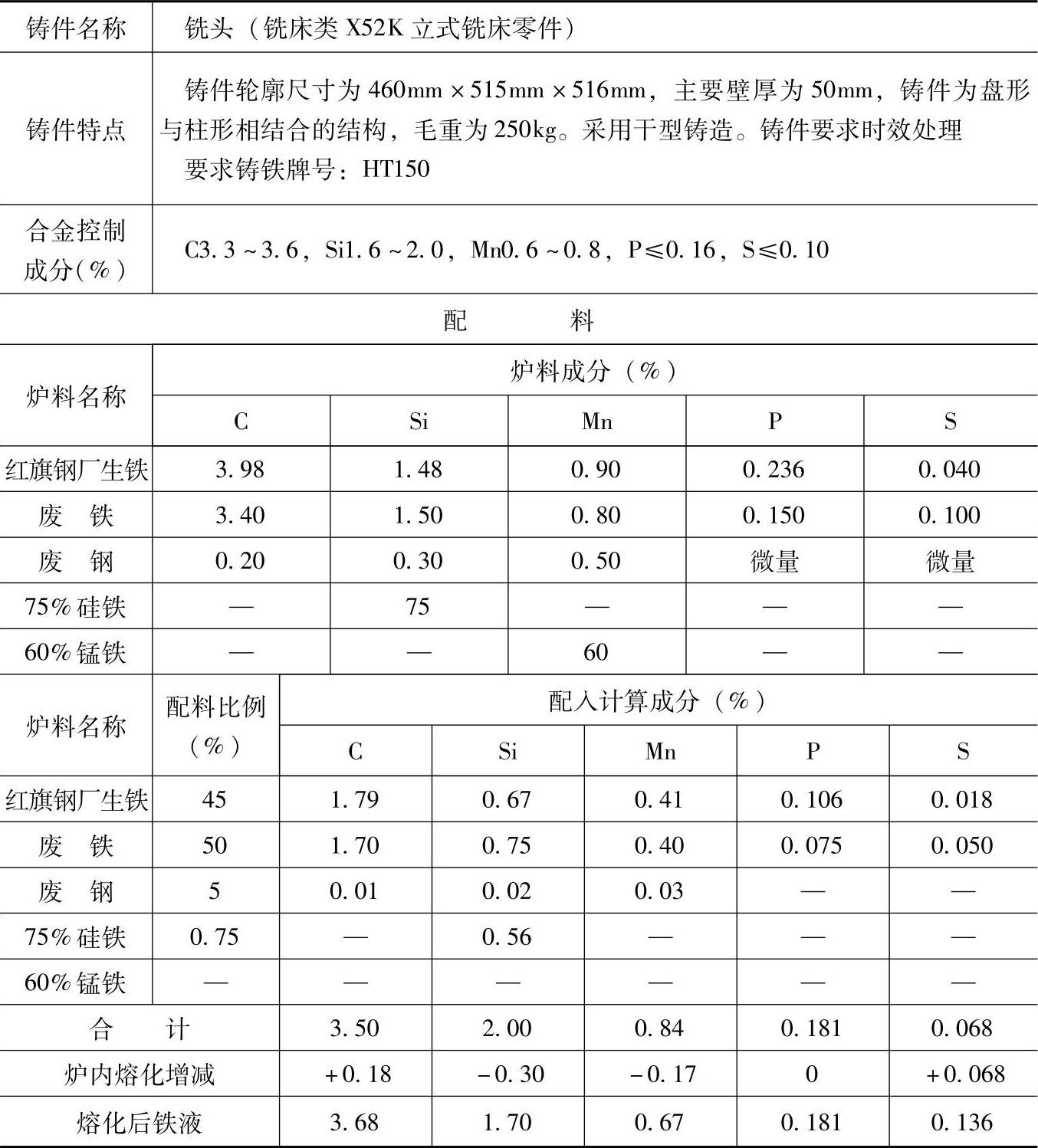

表1.1-29 HT150的灰铸铁配料
注：1.采用连续出铁出渣的三排小风口冷风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加100%。
2.炉前用三角试片检验白口宽度，控制铁液成分，用75%硅铁和60%锰铁作调整。
3.检测结果：
化学成分（%）：C3.42，Si1.86，Mn0.72，P0.163，S0.072；
力学性能；抗拉强度为200MPa。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于铣床类要求HT150的其他铣头铸件。
