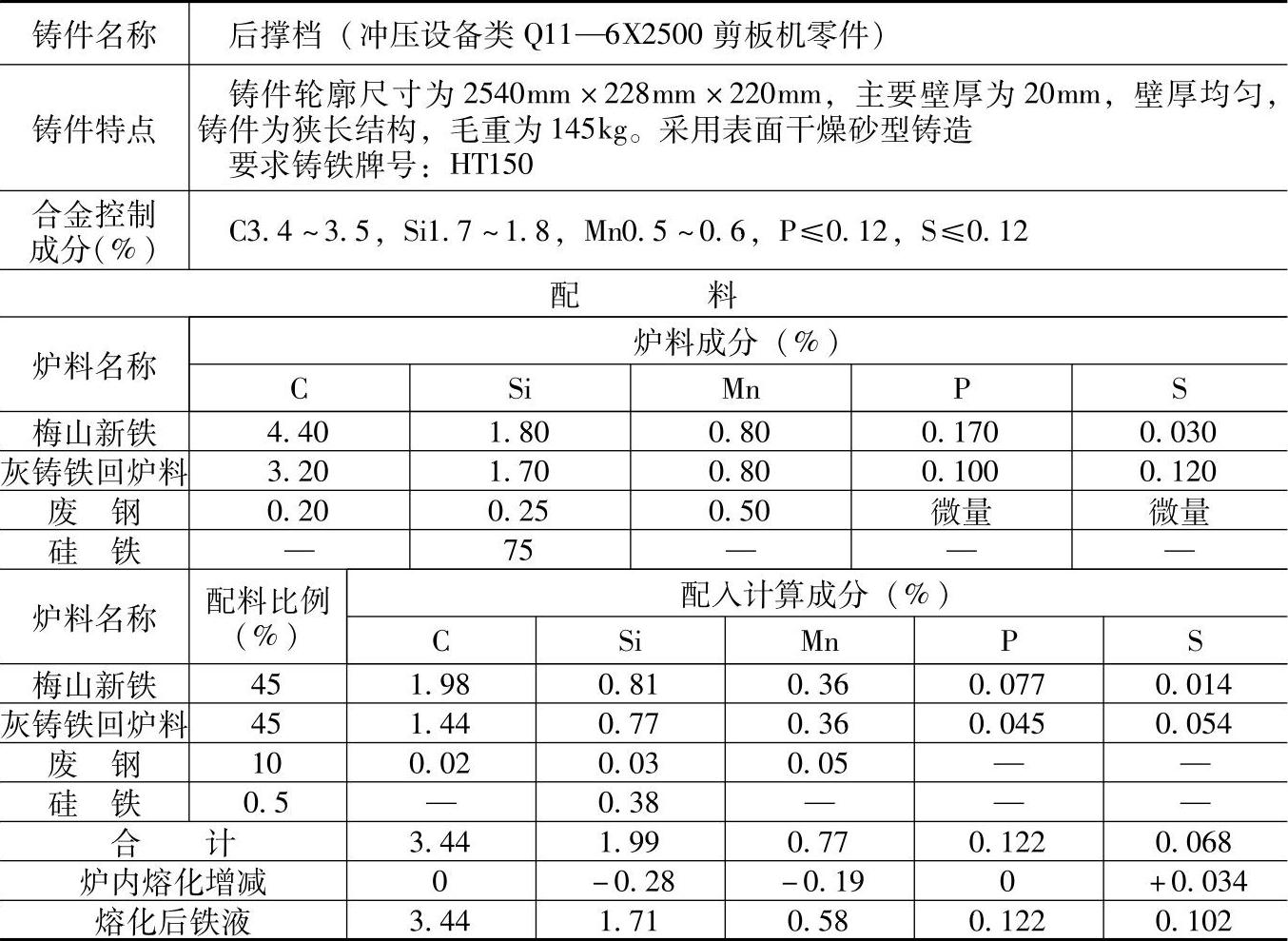

表1.1-41 HT150的灰铸铁配料
注：1.采用三排风口冲天炉熔炼，熔化率为5t/h，送风温度为90～150°C。出铁温度为1400～1420°C，浇注温度为1350～1370°C，炉内碳基本不变、硅烧损15%、锰烧损25%、磷不变、硫增加50%。
2.炉外不孕育。
3.炉前用三角试片检验三角白口宽度。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于剪床类中壁厚小于15mm、强度要求不高的普通铸件。
