配料实例40

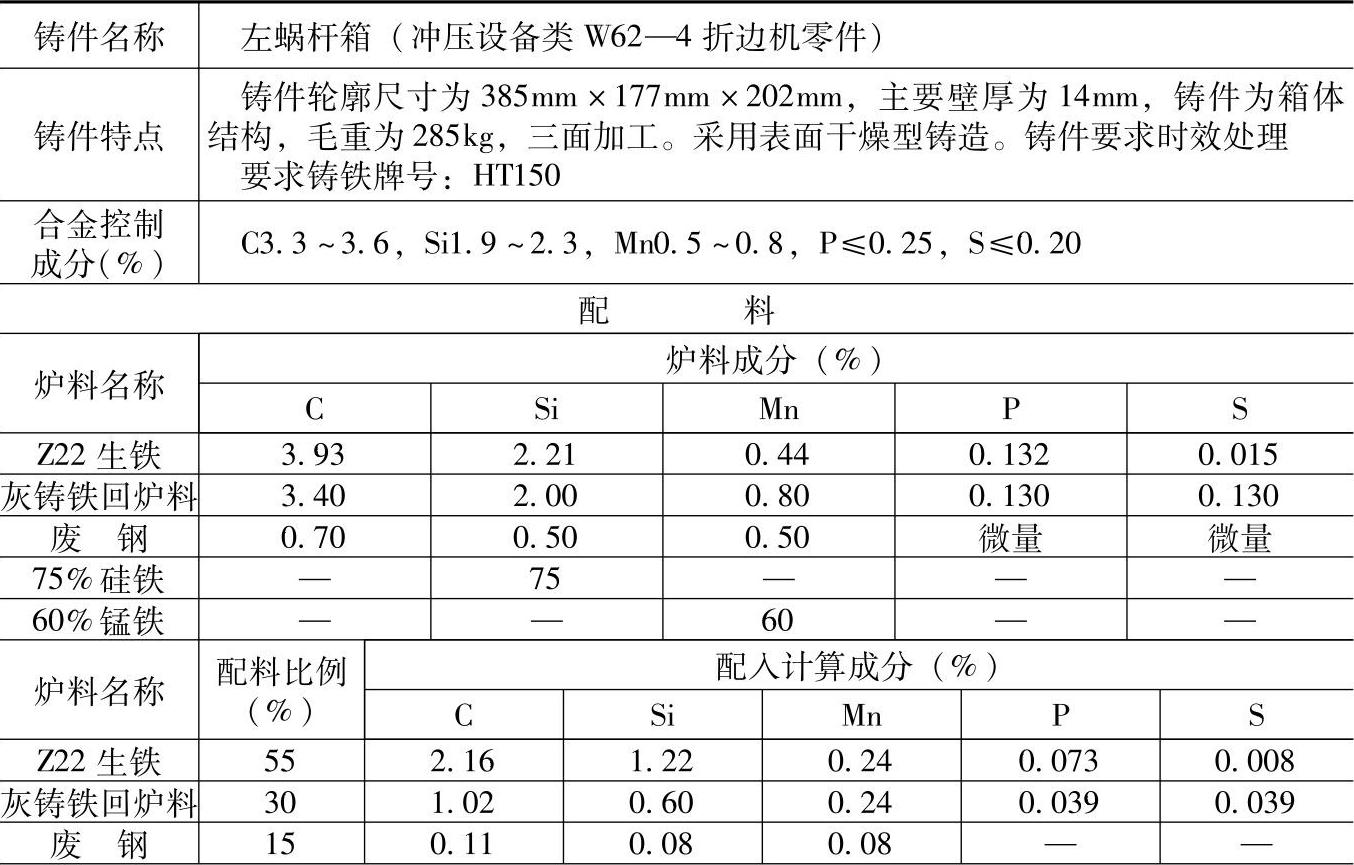

表1.1-40 HT150的灰铸铁配料

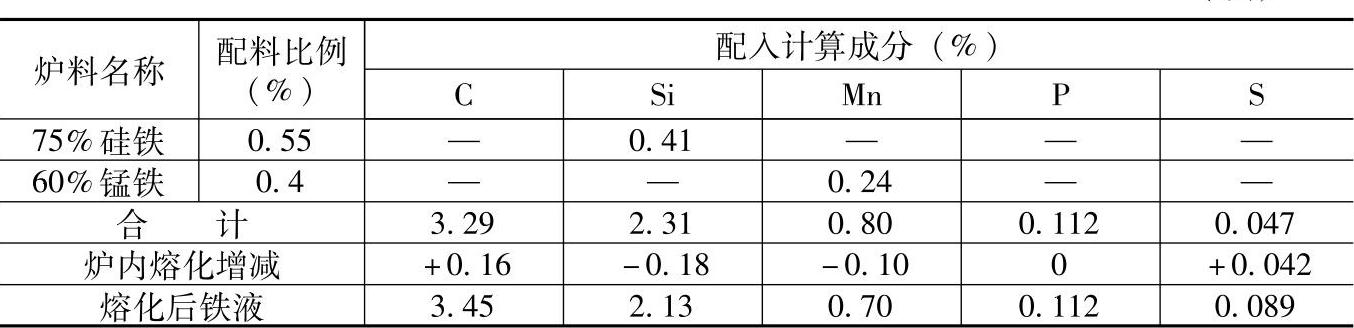

（续）

注：1.采用卡腰短间距倒置冷风冲天炉熔炼，炉内碳增加5%、硅烧损8%、锰烧损12%、磷不变、硫增加90%。

2.炉前用三角试片白口深度大小来控制铁液成分。

3.检测结果：

化学成分（%）：C3.42，Si2.03，Mn0.73，P0.154，S0.146；

力学性能；抗拉强度为196MPa，硬度为212HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于冲压机床中要求灰铸铁HT150的铸铁件，如铸铁轮壳、支座、小带轮等铸件。
