配料实例39

配料实例39

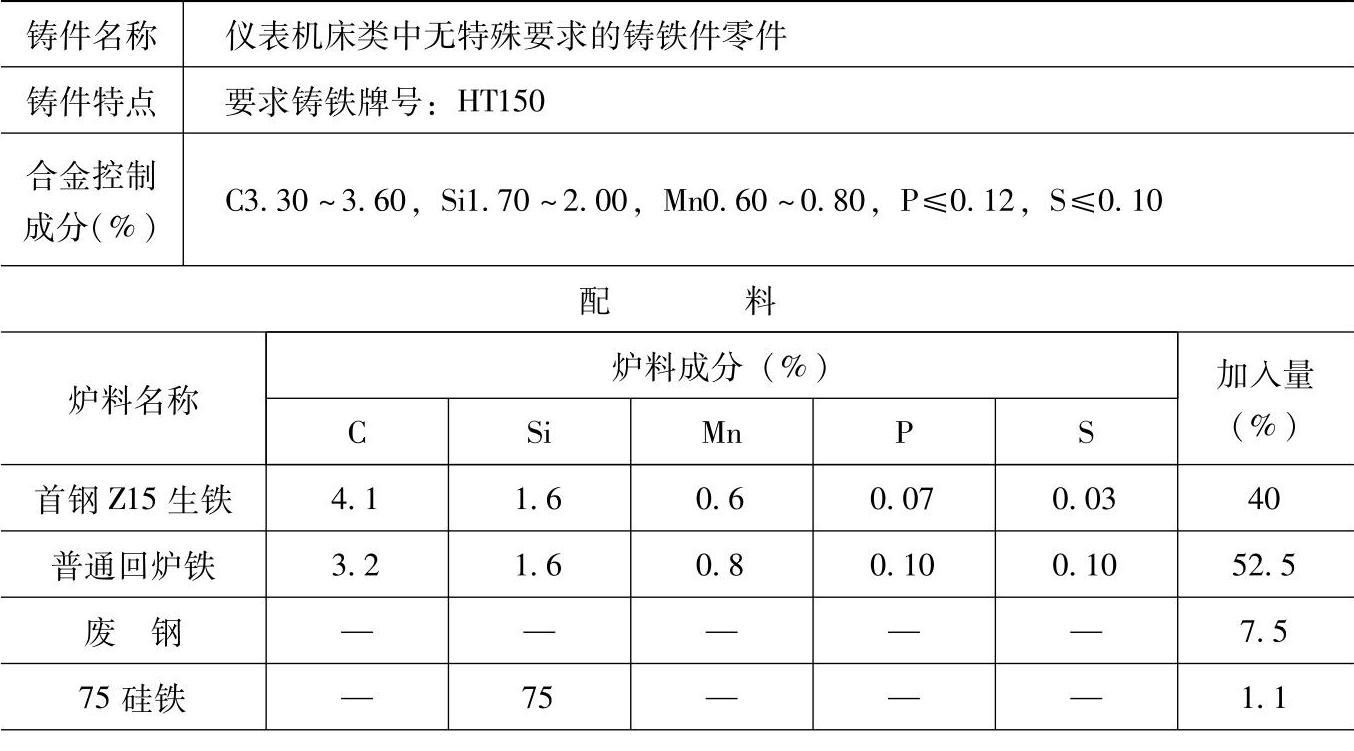

表1.1-39 HT150的灰铸铁配料

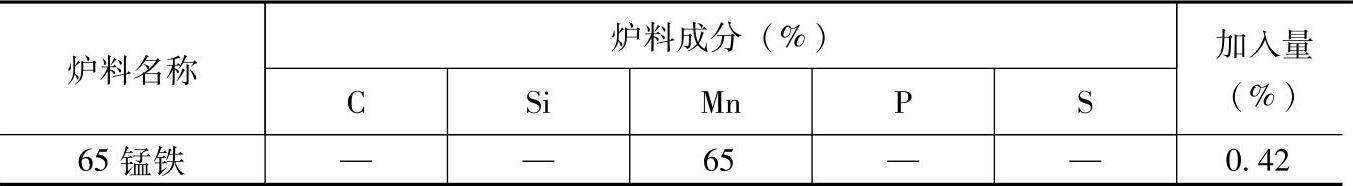

（续）

注：1.配料计算：

Si量计算（Si的炉内烧损以20%计）：

生铁带入的Si=1.6×40% =0.64%

回炉铁带入的Si=1.6×52.5% =0.84%

合计1.48%

带入的Si减去烧损还剩1.48×（1-20%） =1.184%

应补Si量1.85%-1.184% =0.666%

其中炉内补Si0.66%，炉外孕育补Si0%

加上烧损后炉内应补Si=0.66÷（1-20%） =0.825%

折合成75Si-Fe为0.825÷75%= 1.1%

Mn量计算：（Mn的炉内烧损以25%计）

生铁带入的Mn=0.6×40% =0.24%

回炉铁带入的Mn=0.8×52.5% =0.42%

合计0.66%

带入的Mn减去烧损后还剩0.66×（1-25%） =0.495%

应补Mn量：0.70%-0.495% =0.205%

加上烧损后炉内应补Mn0.205÷（1-25%） =0.273%

折合成65Mn-Fe为0.273÷65% =0.42%

2.采用两排风口冷风冲天炉熔炼，熔化率为1.5t/h，炉内硅烧损约20%、锰烧损约25%。

3.成分含量和加入量皆指质量分数。
