配料实例76

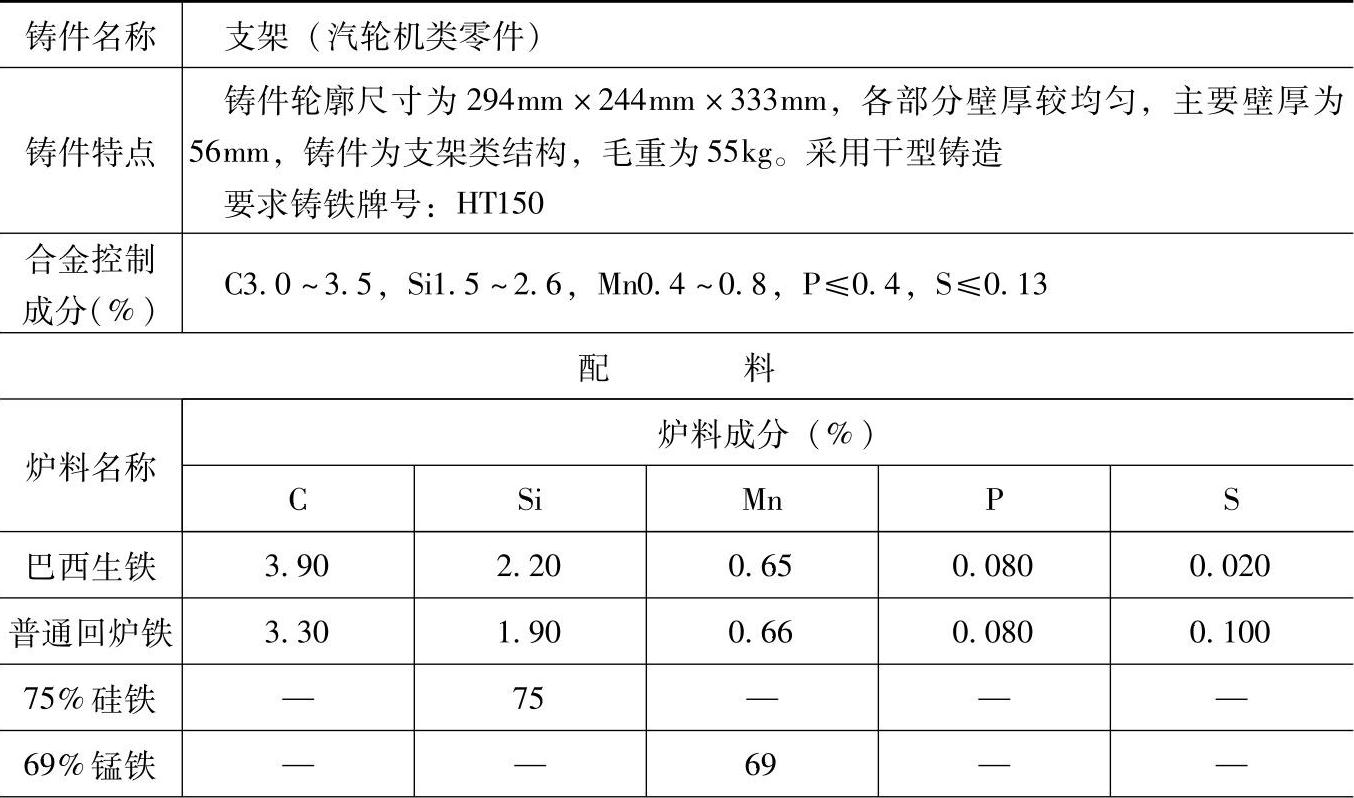

表1.1-76 HT150的灰铸铁配料

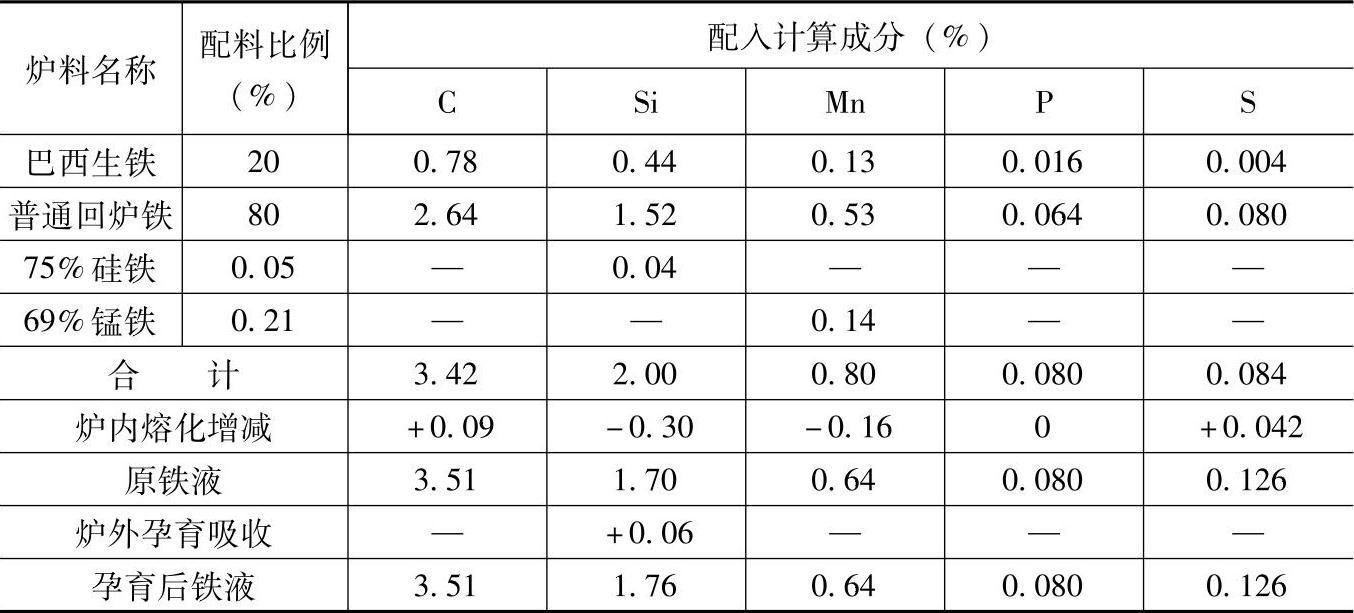

（续）

注：1.采用三排风口热风冲天炉熔炼，熔化率为3t/h，炉内碳增加2.6%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。

2.炉前，孕育处理采用75%硅铁，加入量为0.1%（质量分数），吸收率为85%。用三角试片检验白口大小。

3.检测结果：

化学成分（%）：C3.50，Si1.75，Mn0.63，P0.068，S0.011；

力学性能：抗拉强度为184MPa，挠度为3mm，硬度为187HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于汽轮机中要求灰铸铁HT150的各类法兰、基架、油动机壳体等铸件。
