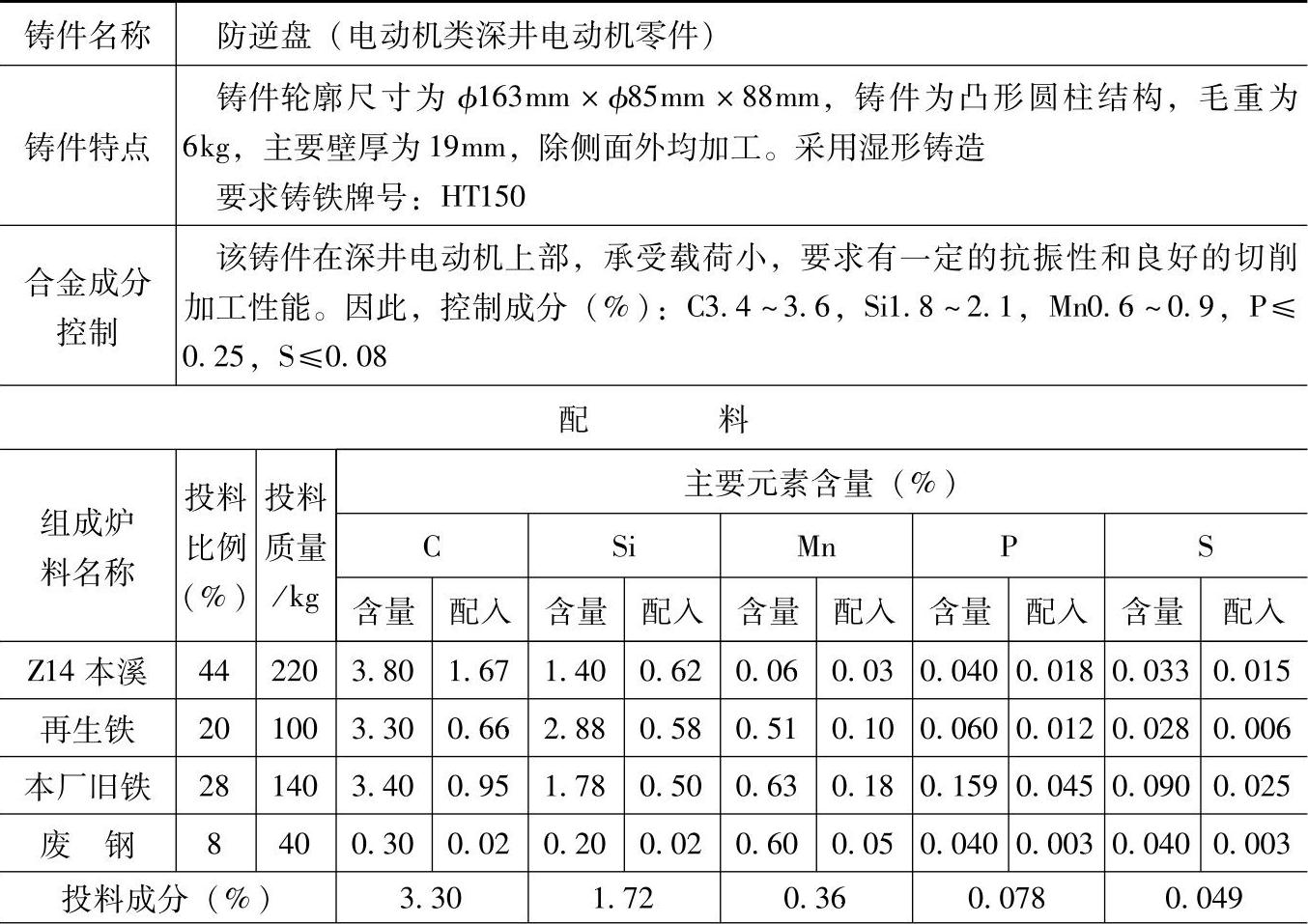

表1.1-78 HT150的灰铸铁配料

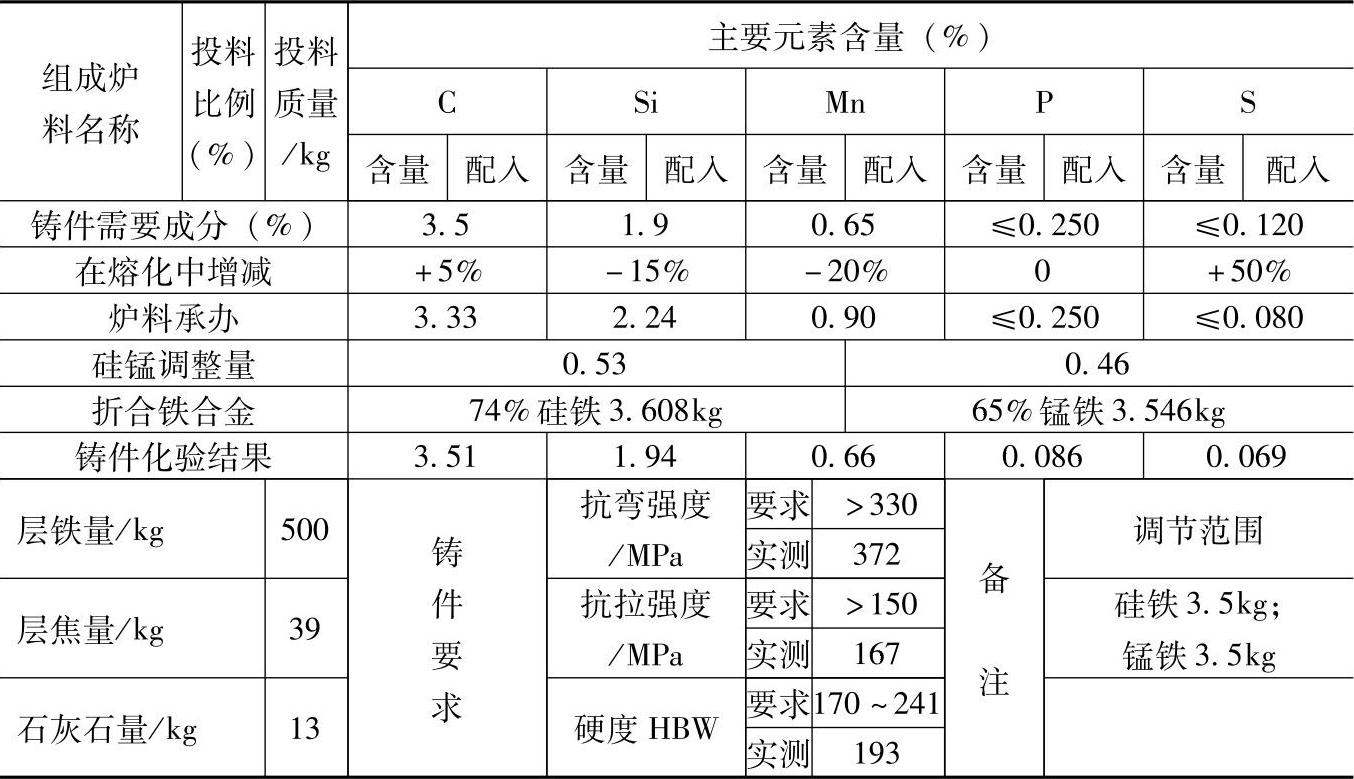

（续）
注：1.采用熔炼炉类型：四排小风口曲线炉膛热风冲天炉，熔化率为4t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前用圆柱试样（激冷型法）观察顶部变化及打断试样后检验白口深度，控制铁液成分。一旦发现白口深度>3mm，即用75%硅铁放入铁液包内，调软铁液。
3.各成分含量和投料比例皆指质量分数。
4.本配料还适用于要求灰铸铁HT150的内燃机水泵壳、拖拉机液压泵进油管、鼓风机底座、汽车变速器箱体等铸件。
