配料实例83

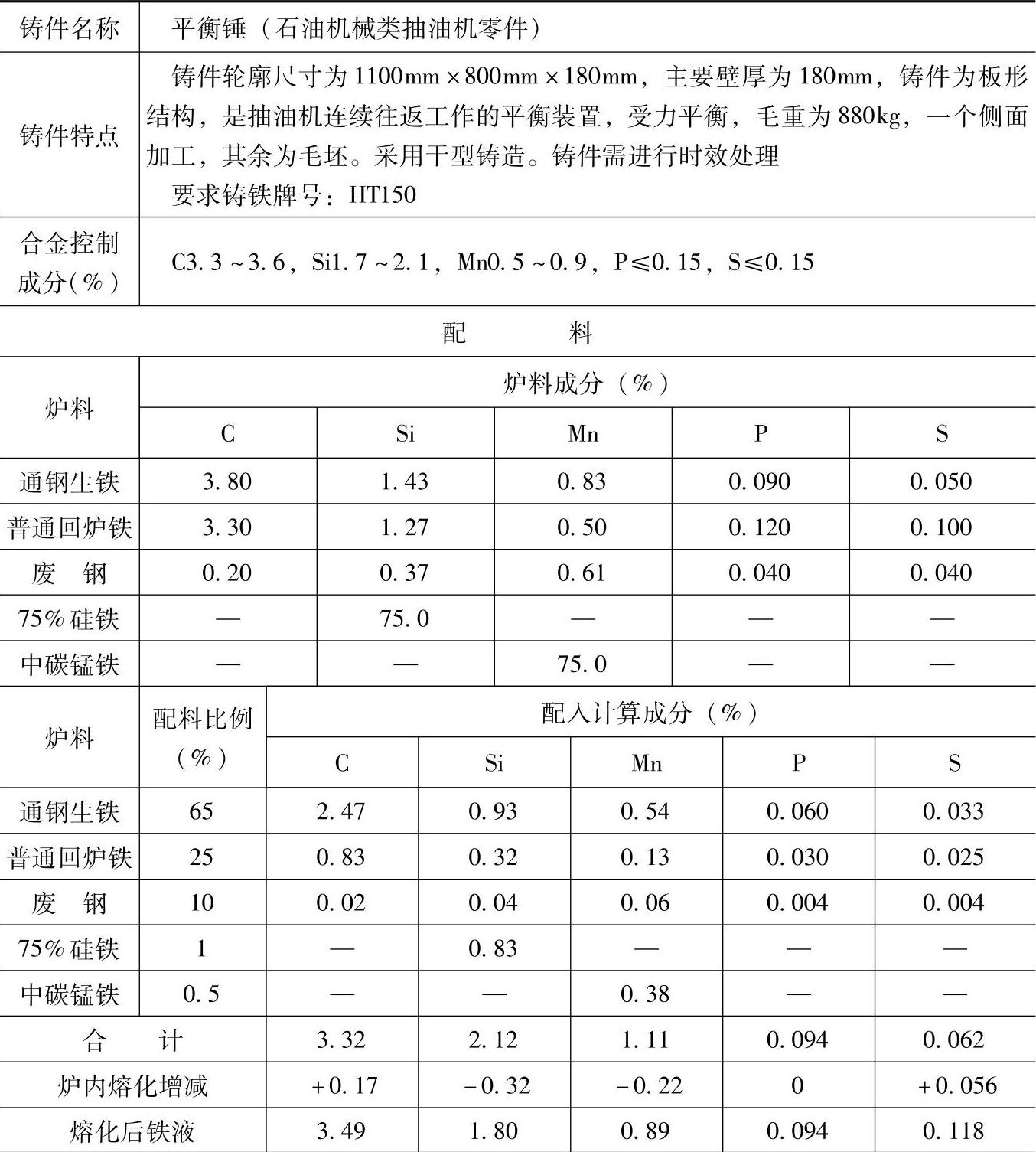

表1.1-83 HT150的灰铸铁配料

注：1.采用两排风口热风冲天炉熔炼，炉内熔化元素增减率：碳增加5%；硅烧损15%；锰烧损20%、磷不变、硫增加90%。

2.批重：层铁300kg，层焦30kg，石灰石10kg。

3.炉前，用三角试片检验三角白口宽度的大小，控制铁液成分。

4.检测结果：

化学成分（%）：C3.54，Si1.77，Mn0.71，P0.11，S0.11；

力学性能：抗拉强度为157MPa，硬度为166HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求灰铸铁HT150的减速器箱体、箱盖、轴承盖、端盖、闷盖、压盖等铸件。
