配料实例82

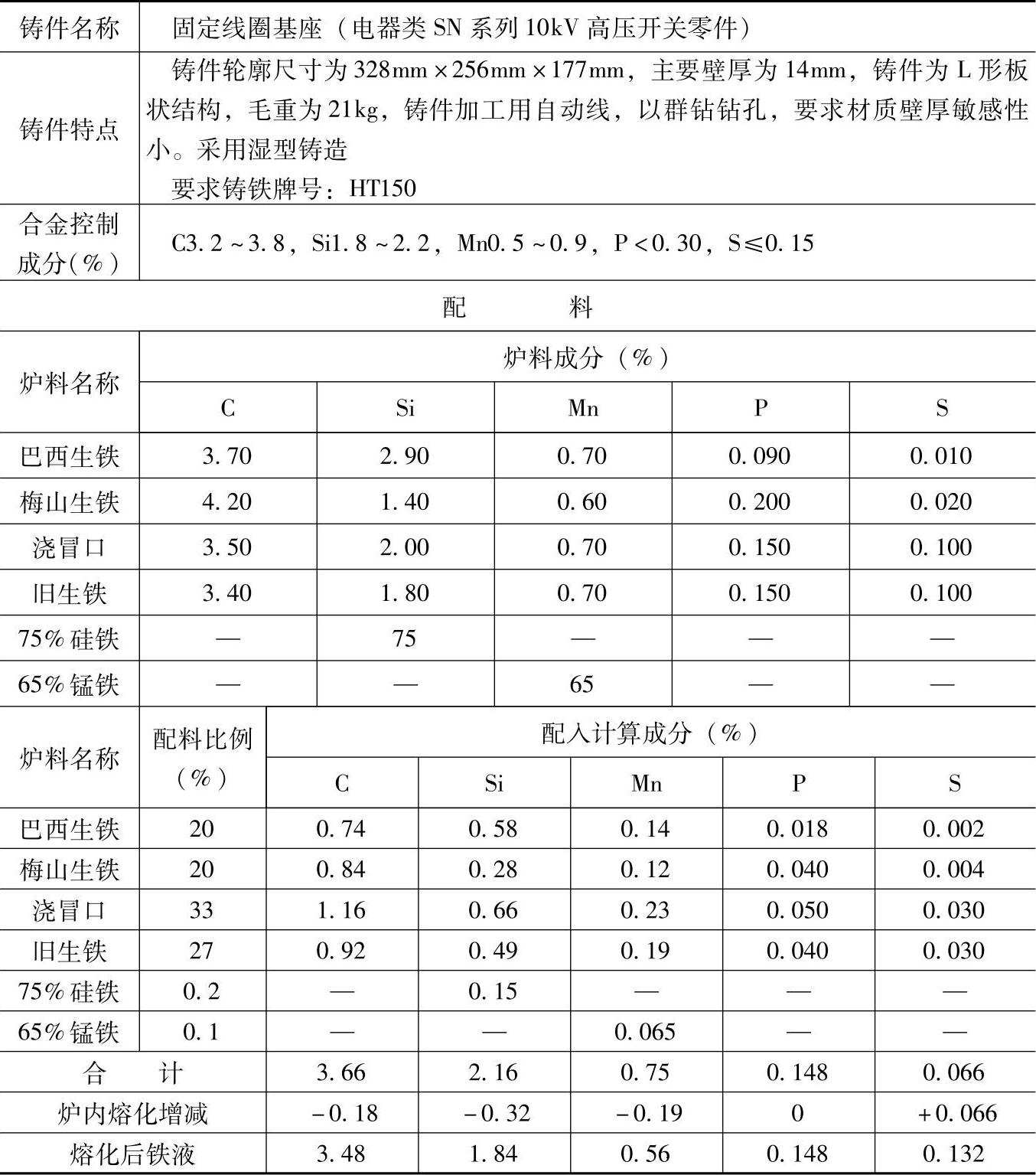

表1.1-82 HT150的灰铸铁配料

注：1.采用多排小风口热风冲天炉熔炼，熔化率为3t/h，炉内碳烧损5%、硅烧损15%、锰烧损25%、磷不变、硫增加100%。

2.炉前用三角试片观察白口宽度，根据铁液软硬，加入0.1%～0.15%（质量分数）的2号变质剂调整。

3.检测结果：

化学成分（%）：C3.34，Si2.32，Mn0.69，P0.068，S0.056；

力学性能：抗拉强度为172MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电器产品中要求灰铸铁HT150的KP型开关的轴承、GN型开关的拐臂、电焊机的高盖、电瓷中的法兰等铸件。
