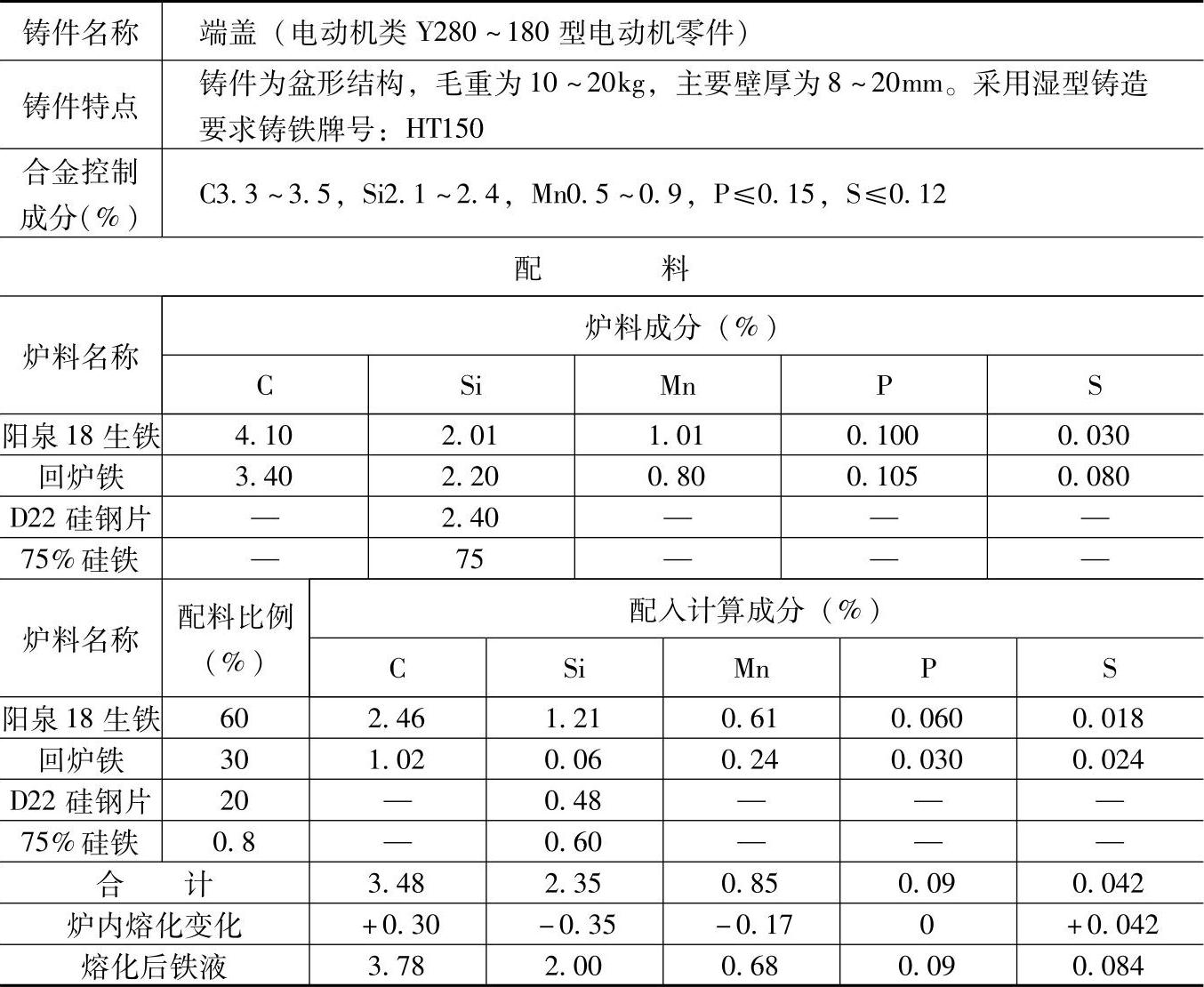

表1.1-81 HT150的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距倒置风口冷风冲天炉，熔化率为2.5t/h，炉内碳增加1%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片检验，控制铁液成分，三角试片断口呈灰白色，白口区宽度不超过1mm为宜。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于中小型电动机的前、后端盖及壁较厚的铸件。
