配料实例88

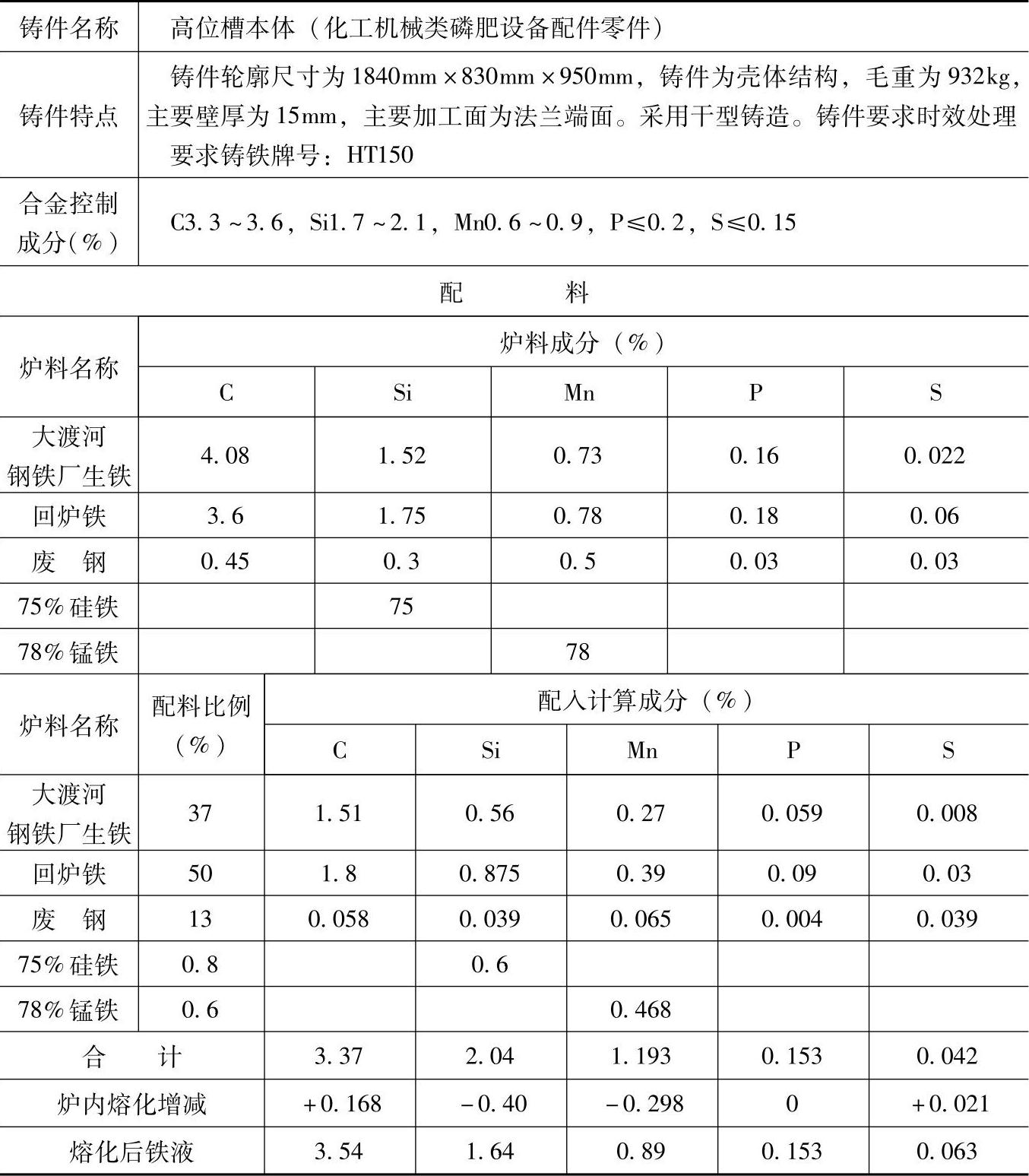

表1.1-88 HT150的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距倒置热风冲天炉，熔化率为2t/h，炉内碳增加5%～15%，硅烧损15%～20%、锰烧损20%～25%、硫增加35%～50%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分。

3.检测结果：

力学性能：抗拉强度为176MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于磷肥设备中要求灰铸铁HT150的配件，如热风炉底座、改向滚筒、轴承盖、挡圈、内套圈、外套圈、减速机机盖、机座等铸件。
