配料实例89

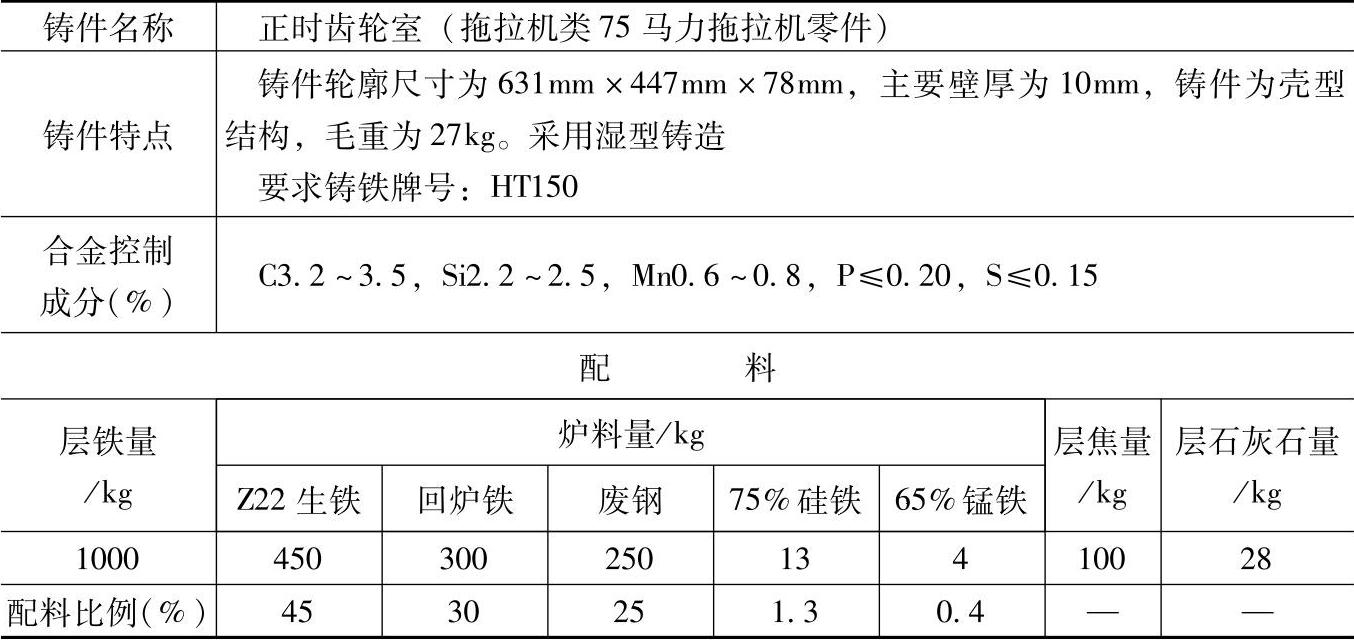

表1.1-89 HT150的灰铸铁配料

注：1.采用冷风无前炉开渣口操作外水冷式三排风口直筒形冲天炉熔炼，熔化率为12t/h，炉内碳增加15%、硅烧损11%、锰烧损18%。

2.生铁产地为重庆云阳。化学成分（%）：C4.20、Si2.15、Mn0.53。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.32，Si2.31，Mn0.73，P0.105，S0.086；

力学性能：抗拉强度为213MPa，硬度为198HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于75马力拖拉机、15马力拖拉机、40马力拖拉机、60马力拖拉机中要求灰铸铁HT150的上水箱、水箱支架、带轮、左右半轴等铸件。

7.1马力等于735.499W。
