配料实例90

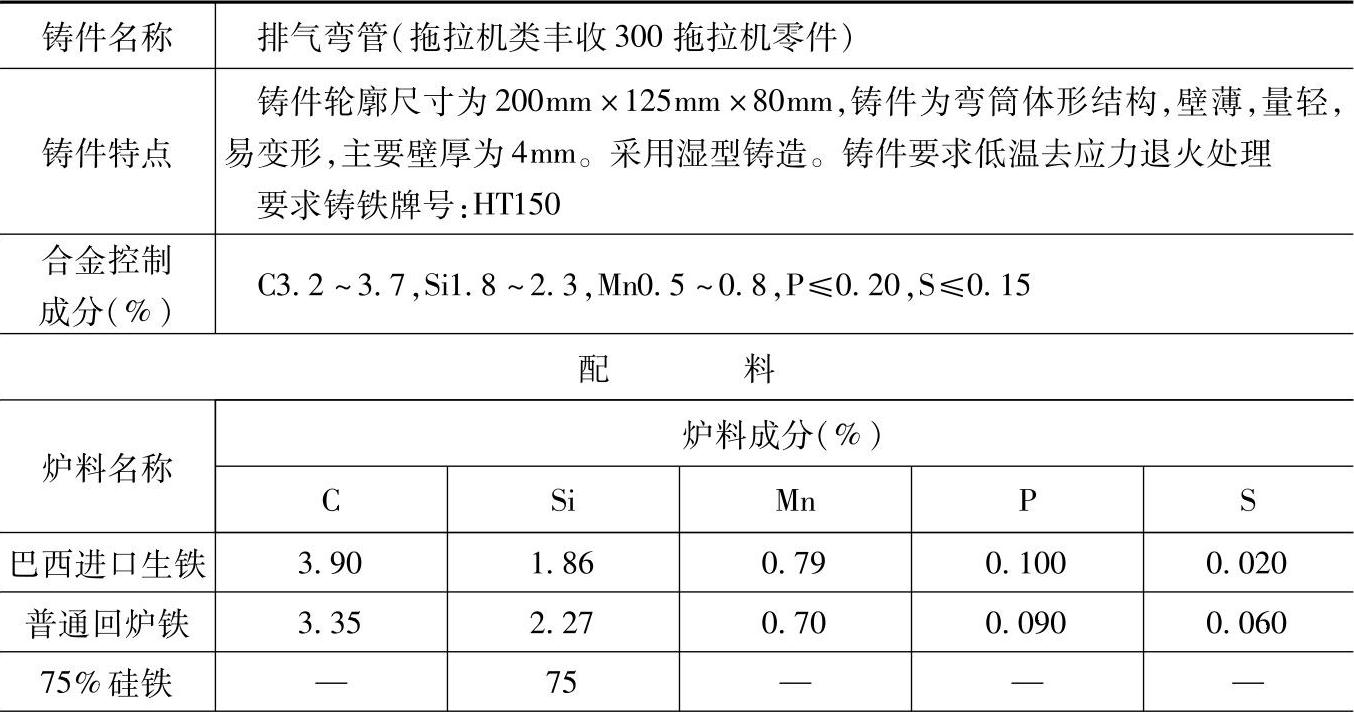

表1.1-90 HT150的灰铸铁配料

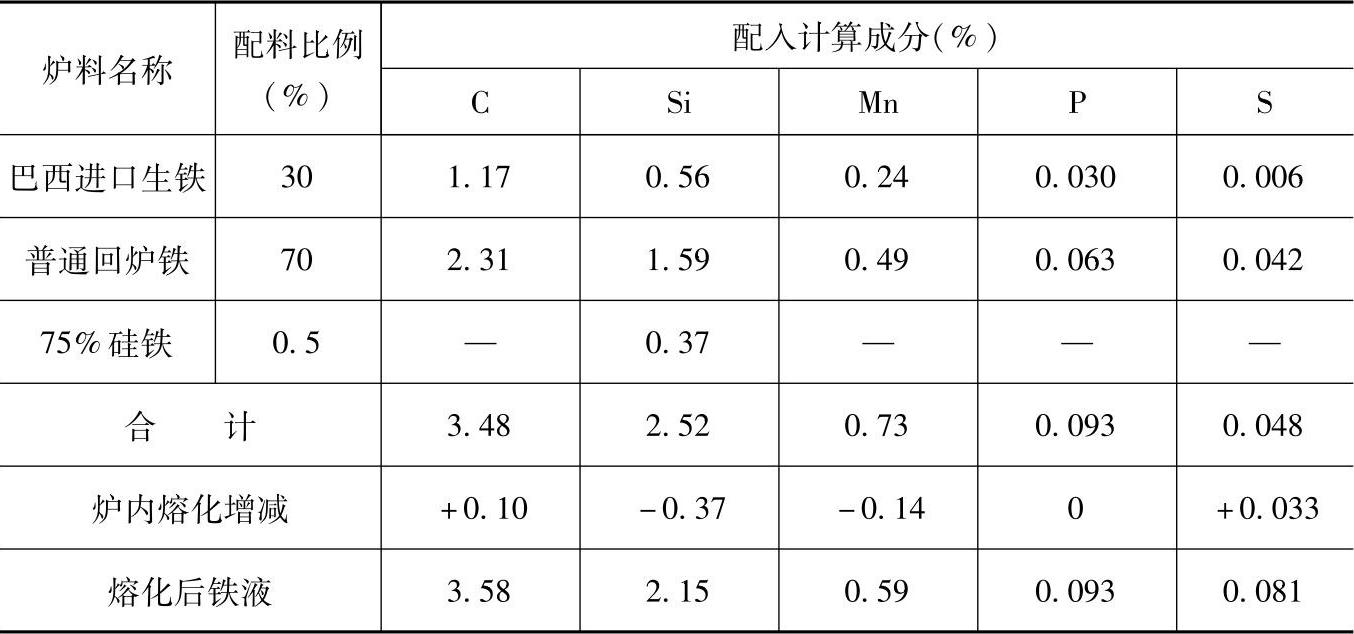

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内碳增加3%、硅烧损15%、锰烧损20%、硫增加70%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分。用75%小硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.43，Si2.15，Mn0.63，P0.11，S0.05；

力学性能：抗拉强度为186MPa，抗弯强度为363MPa，硬度为197HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于拖拉机中要求灰铸铁HT150的摇臂轴支座等小铸件。
