配料实例108

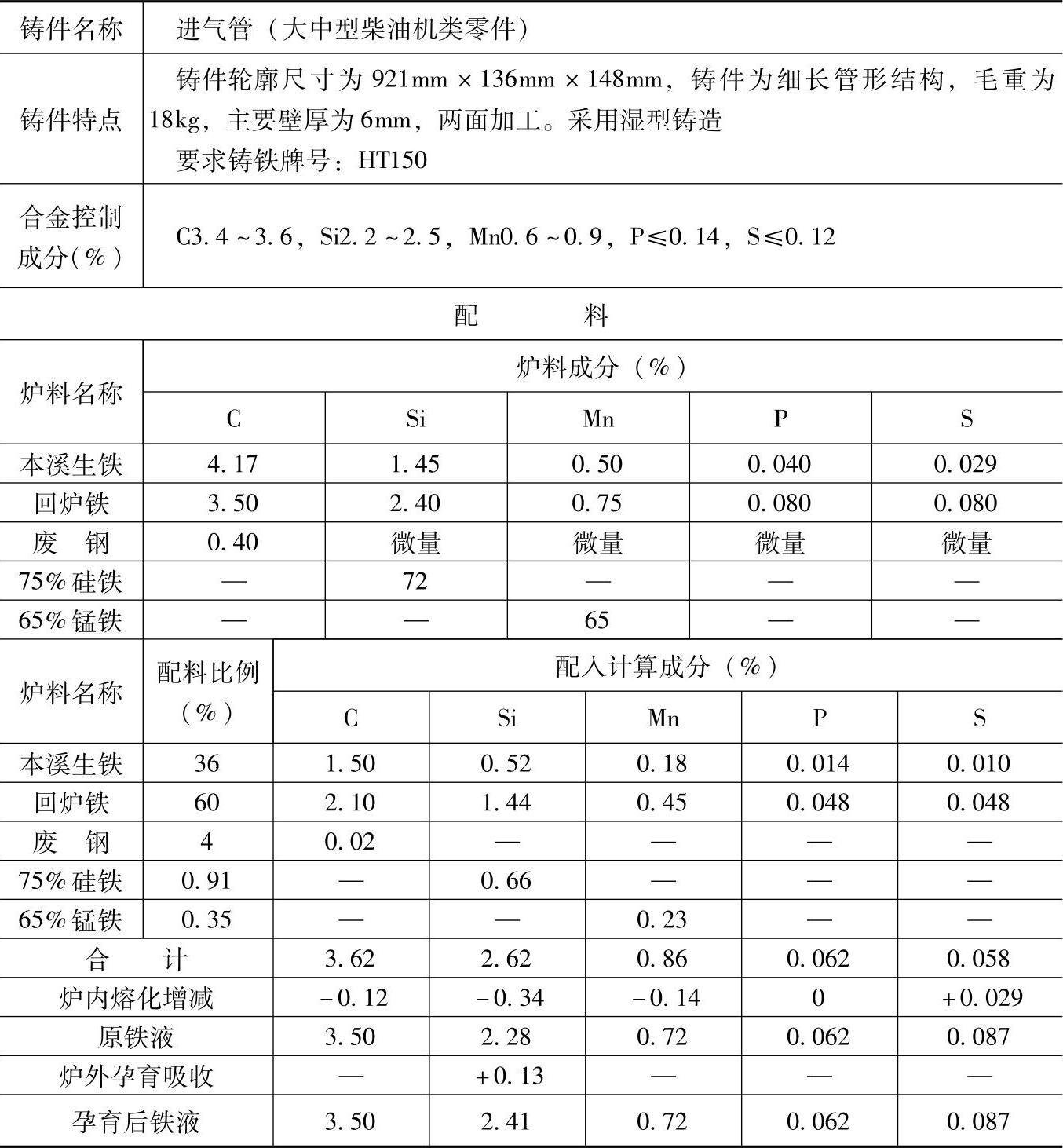

表1.1-108 HT150的灰铸铁配料

注：1.采用多排小风口曲线炉膛热风冲天炉熔炼，熔化率为4t/h，炉内碳烧损3.3%、硅烧损13%、锰烧损26%、磷不变、硫增加50%。

2.炉前用三角试片检验三角白口大小，加75%硅铁调节化学成分，加入量约为0.2%（质量分数），吸收率90%。

3.检测结果：

化学成分（%）：C3.5，Si2.4，Mn0.75，P0.07，S0.09；

力学性能：抗拉强度为130MPa，硬度为170HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于柴油机中要求灰铸铁HT150的排气管、前盖板等铸件。
