配料实例106

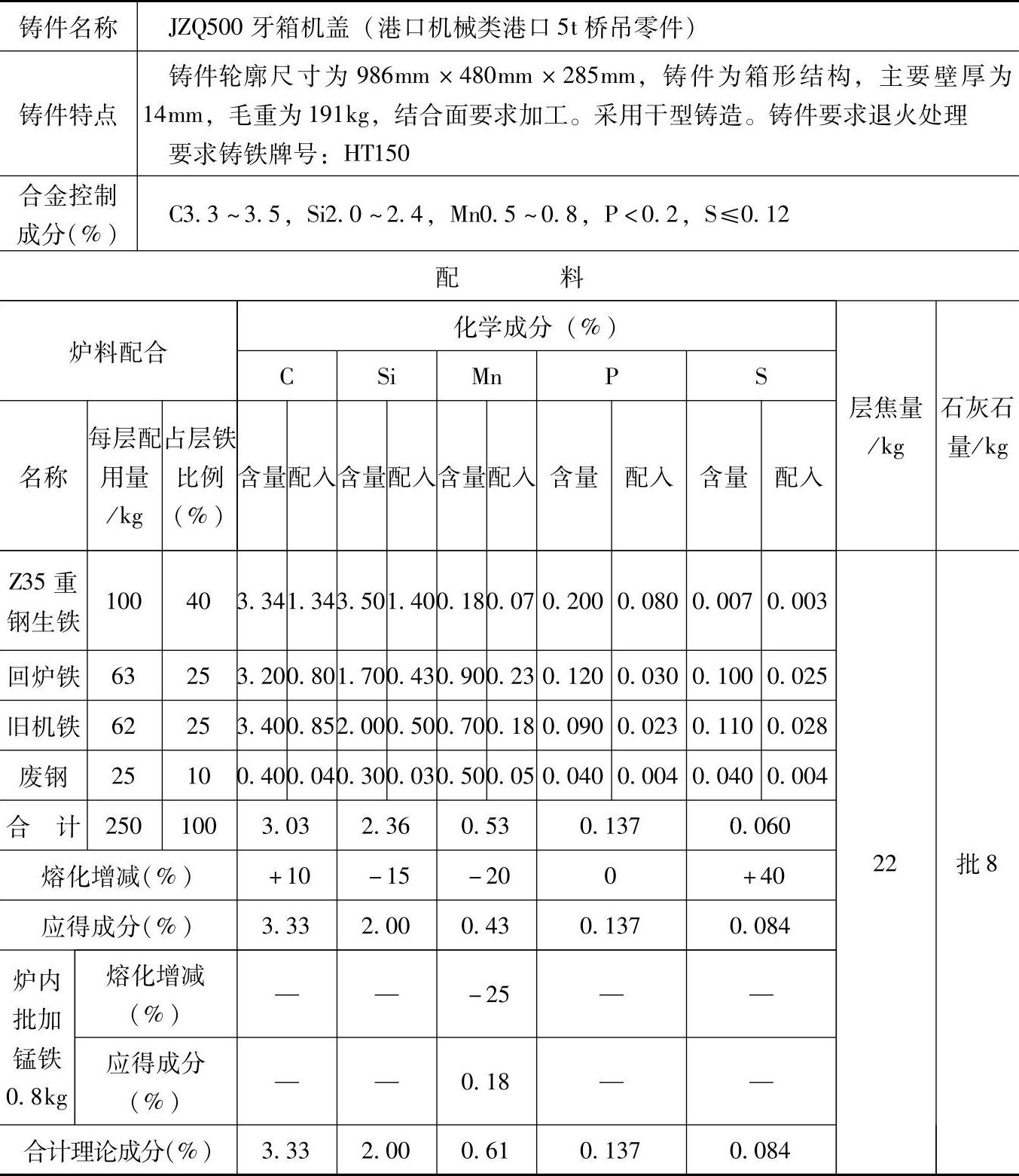

表1.1-106 HT150的灰铸铁配料

注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加40%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.41，Si2.07，Mn0.63，P0.110，S0.102；

力学性能：抗拉强度为166MPa，硬度为182HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于港口机械中要求灰铸铁HT150的850、750、650、350等牙箱机盖和各类托轮等铸件。
