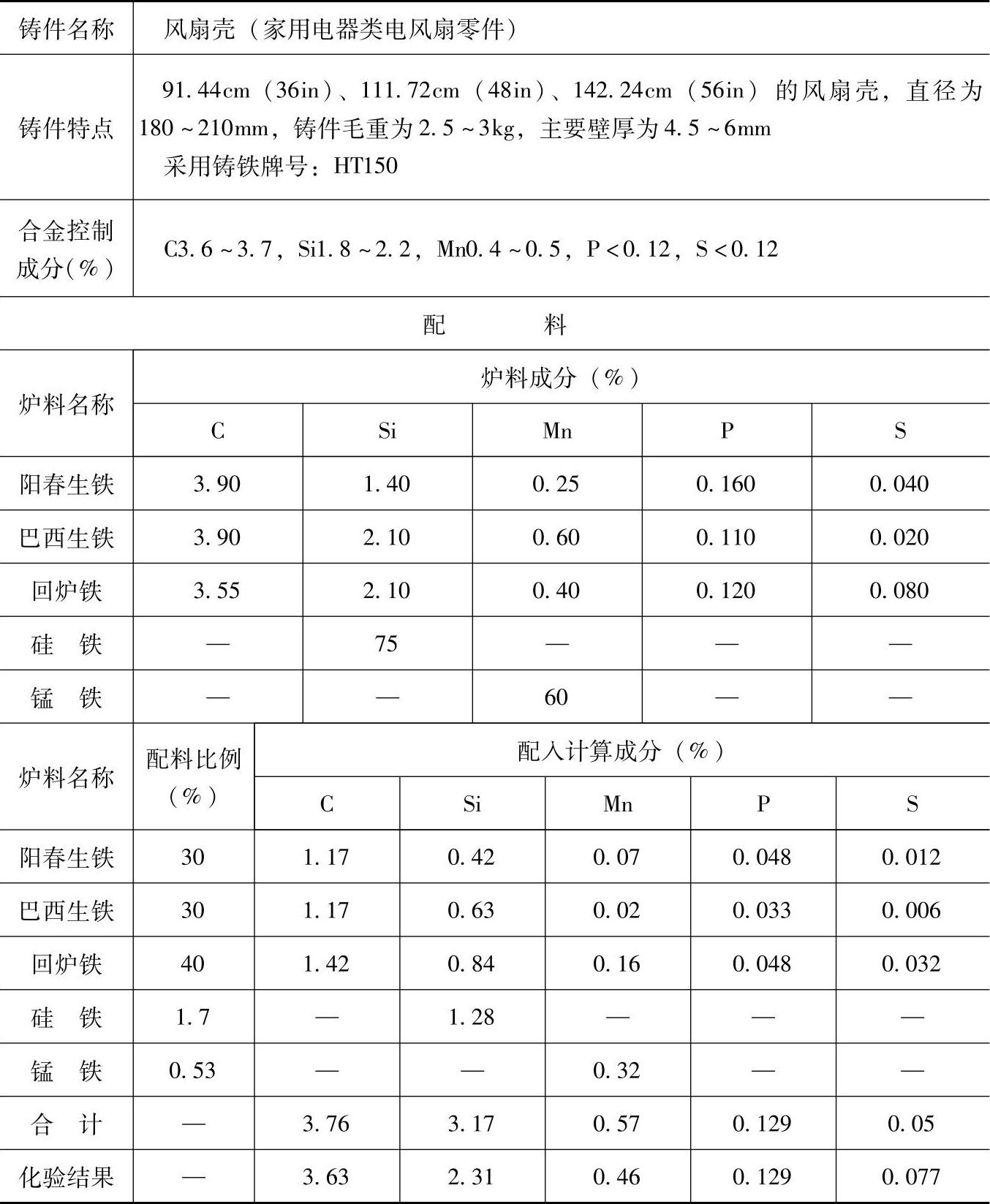

表1.1-110 HT150的灰铸铁配料
注：1.采用熔炼炉类型：四排小风口热风冲天炉，熔化率为3t/h，炉内碳增加3%～5%、硅烧损10%～15%、锰烧损5%～10%、磷不变、硫增加50%。
2.炉前，无特殊控制。
3.检测结果：
化学成分（%）：C3.63，Si2.31，Mn0.46，P0.129，S0.077。
4.各成分含量和配料比例皆指质量分数。
