配料实例113

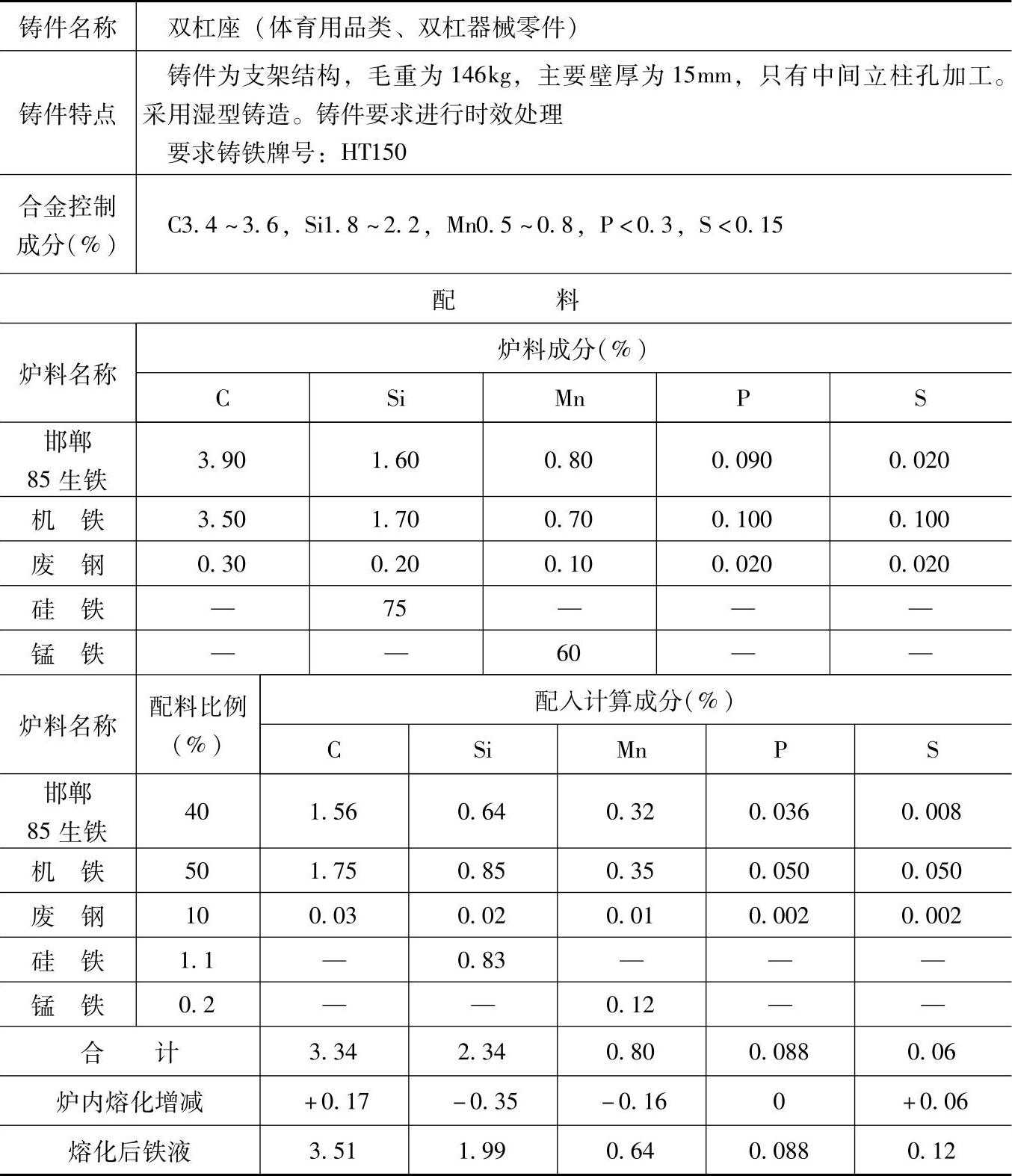

表1.1-113 HT150的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用三角试片检查白口大小，控制铁液成分，当白口宽度超过3mm时可用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.6，Si2.0，Mn0.65，P<0.3，S<0.15；

力学性能：抗拉强度为146MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于举重器械的杠铃盘、哑铃等体育用品铸件。
