配料实例112

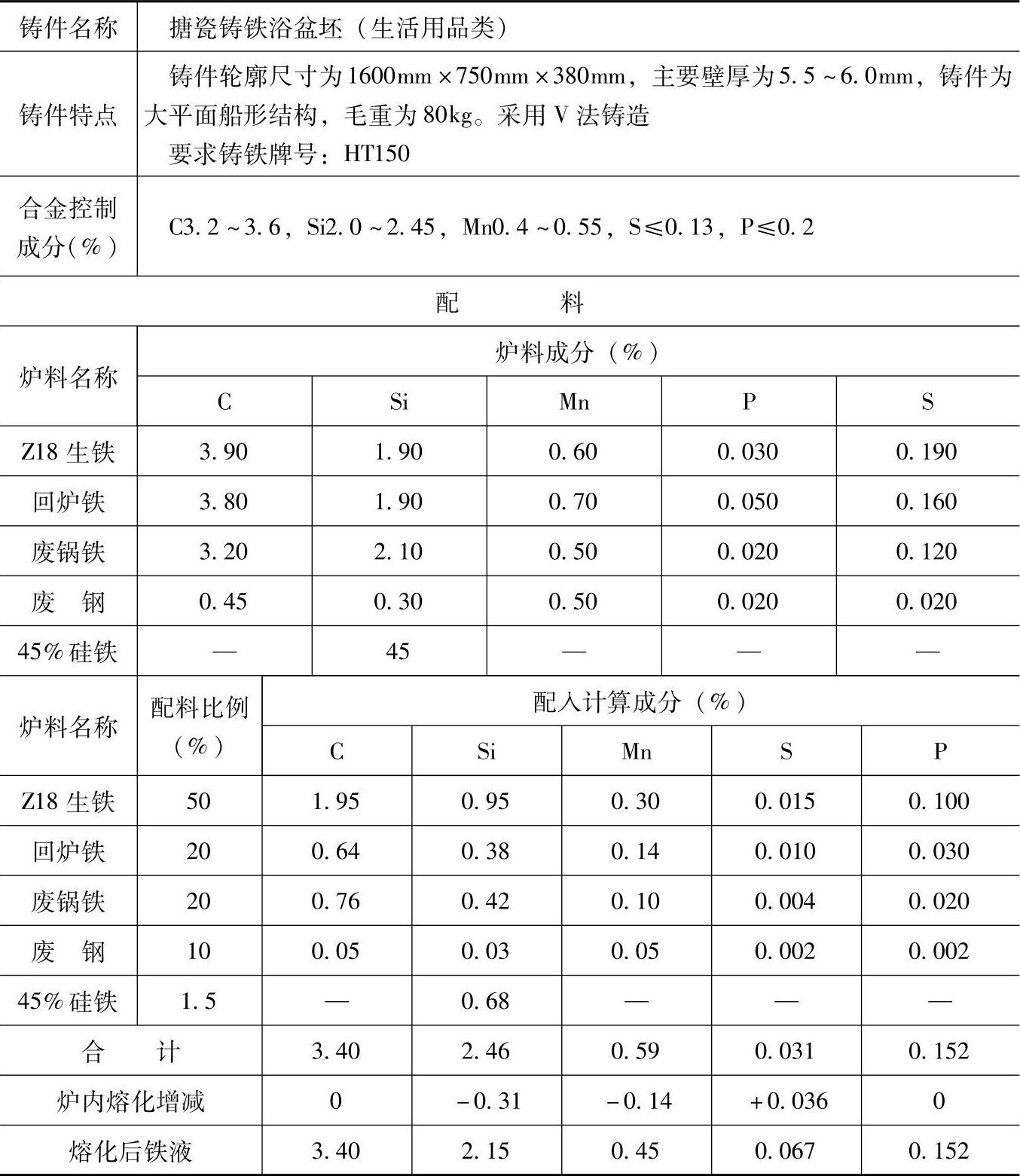

表1.1-112 HT150的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内硅烧损13%、锰烧损24%、硫增加51%、碳基本不变、磷不变。

2.炉前观察铁液火花及颜色，用三角试片检查白口大小，并视具体情况用75%硅铁调软铁液。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于壁厚为4～6mm，规格尺寸为1200mm×650mm、1400mm×700mm的搪瓷铸铁浴盆坯铸铁件，也适用于壁厚为4～8mm，规格尺寸为φ1100mm～φ2000mm的各型铸铁锅。
