配料实例111

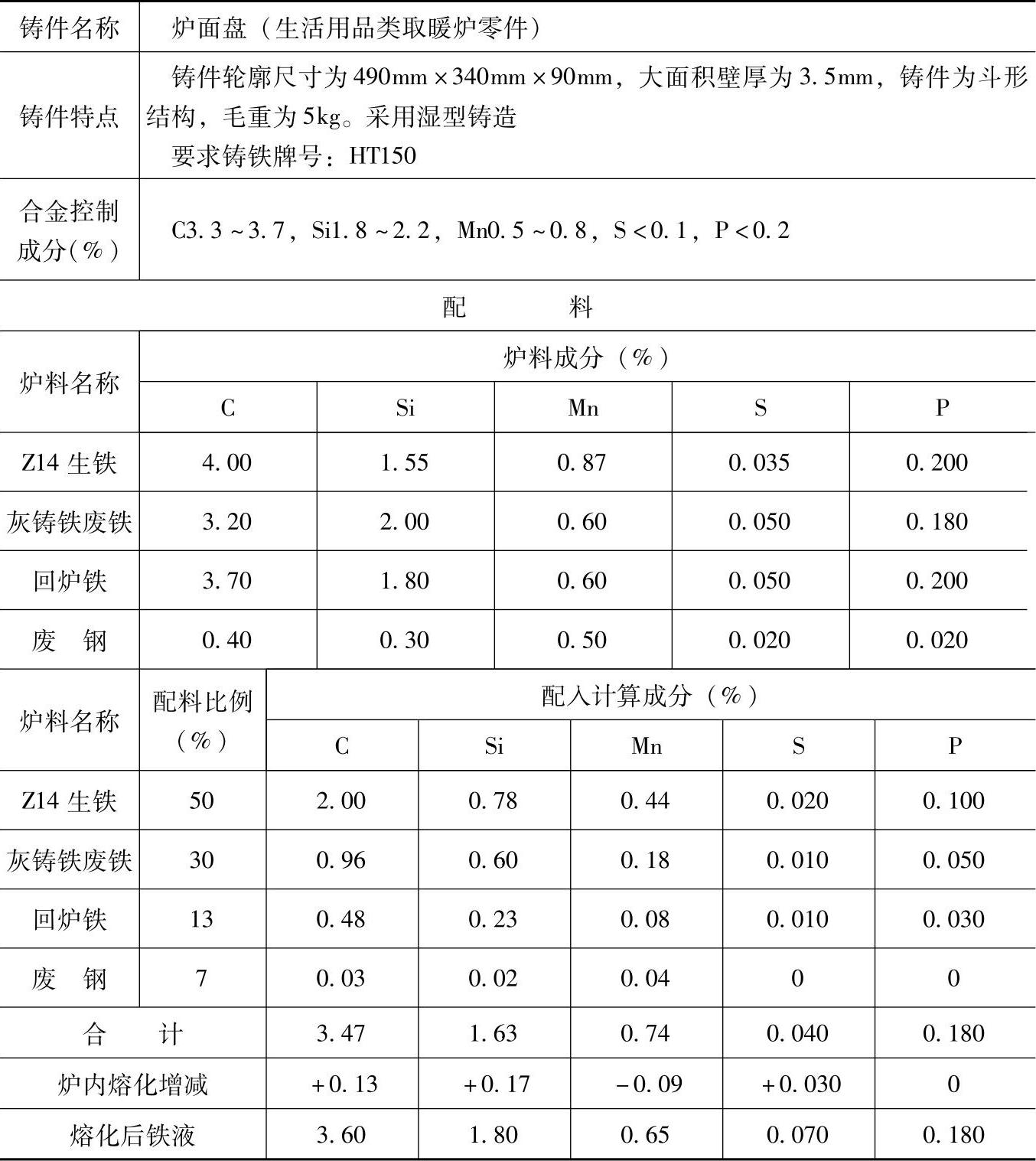

表1.1-111 HT150的灰铸铁配料

注：1.采用熔炼炉类型：高风温（大于400℃）深炉缸（约700mm）搀炉，连续出铁，及时出渣，炉内碳增加4%、硅增加10%、锰烧损12%、硫增加75%、磷不变。

2.炉前观察铁液火花和颜色，用碳硅含量高的铸铁片调软铁液。

3.检测结果：

化学成分（%）：C3.6，Si1.9，Mn0.65，P0.18，S0.07；

力学性能：抗拉强度为152MPa，硬度为237HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于取暖炉中要求灰铸铁HT150的炉座、盖板和三角圆环等铸件。
