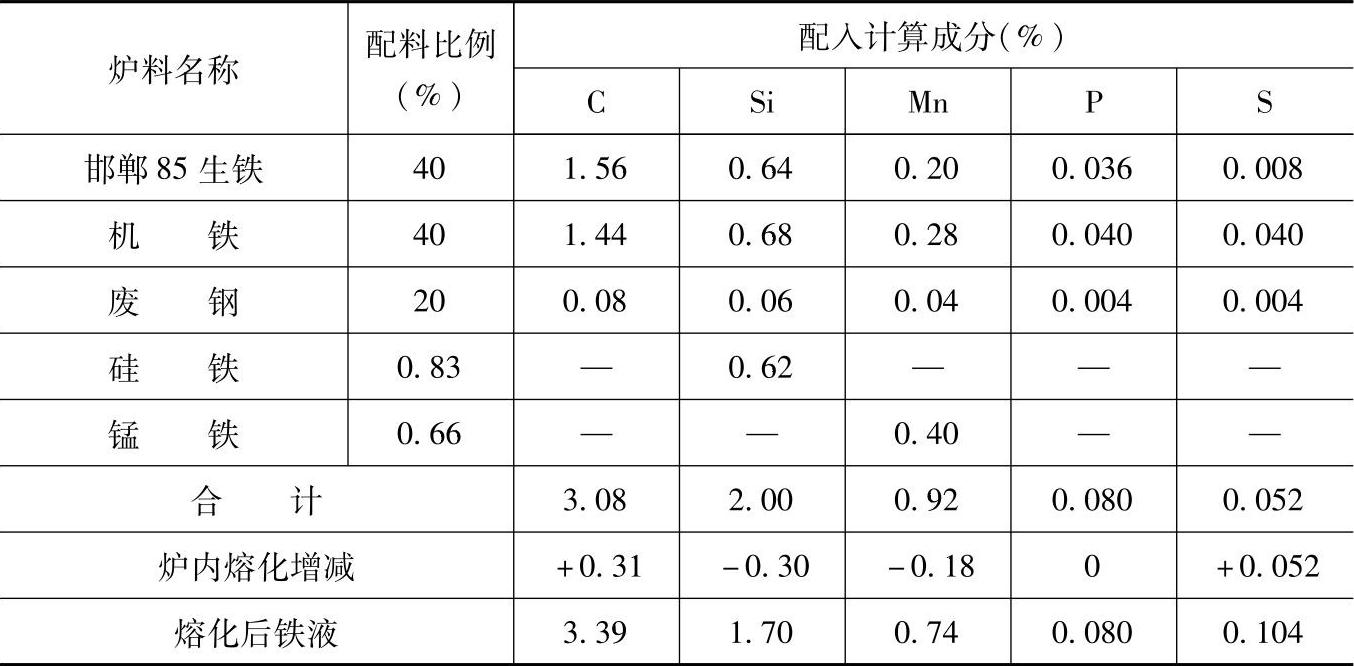

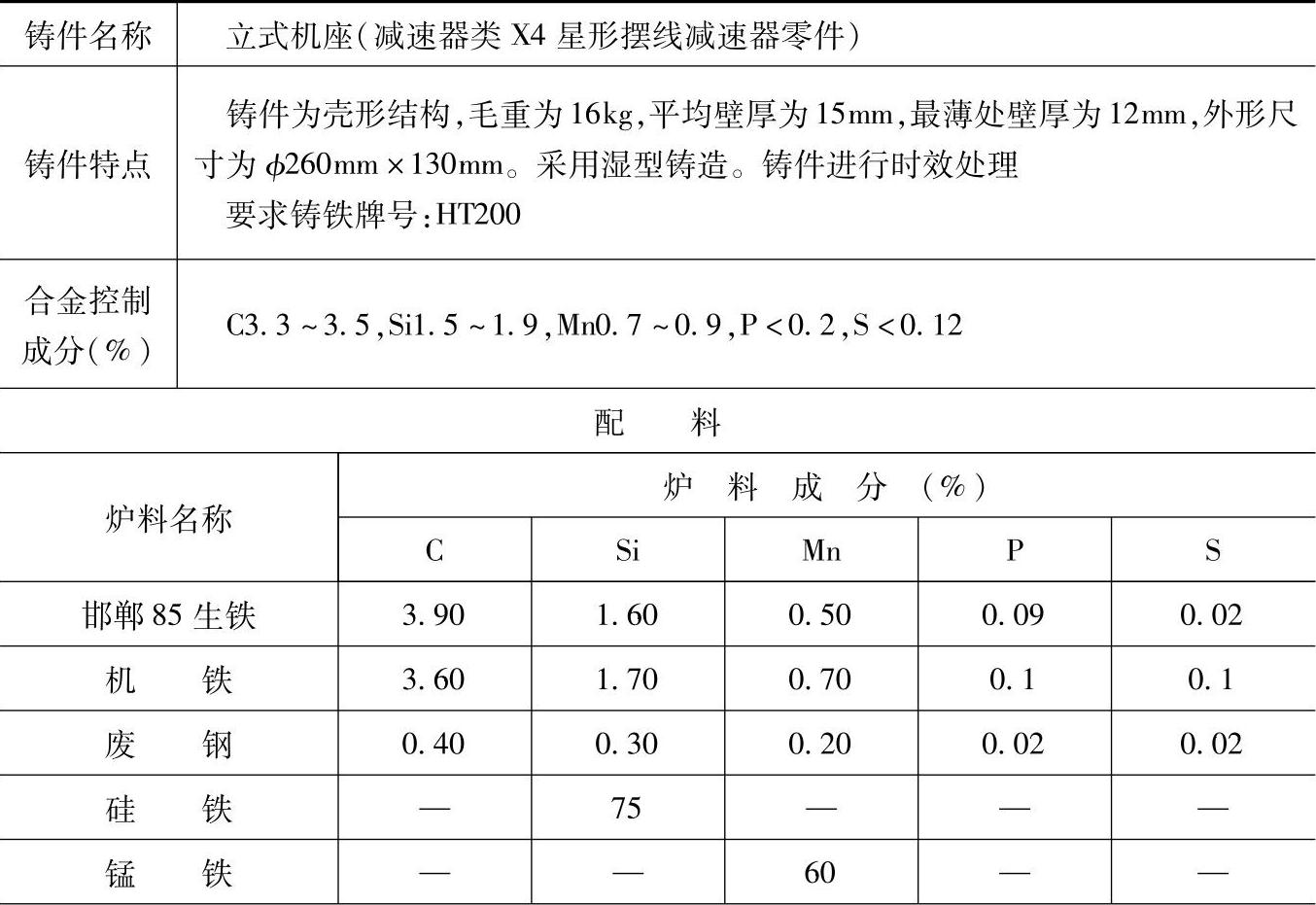

表1.1-120 HT200的灰铸铁配料
（续）
注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片观察白口大小，三角白口超过3mm时，适量添加75%硅铁调软。
3.检测结果：
化学成分（%）：C3.4，Si1.7，Mn0.8，P<0.2，S<0.12；
力学性能：抗拉强度为>193MPa。
4.各成分含量和配料比例皆指质量分数。
