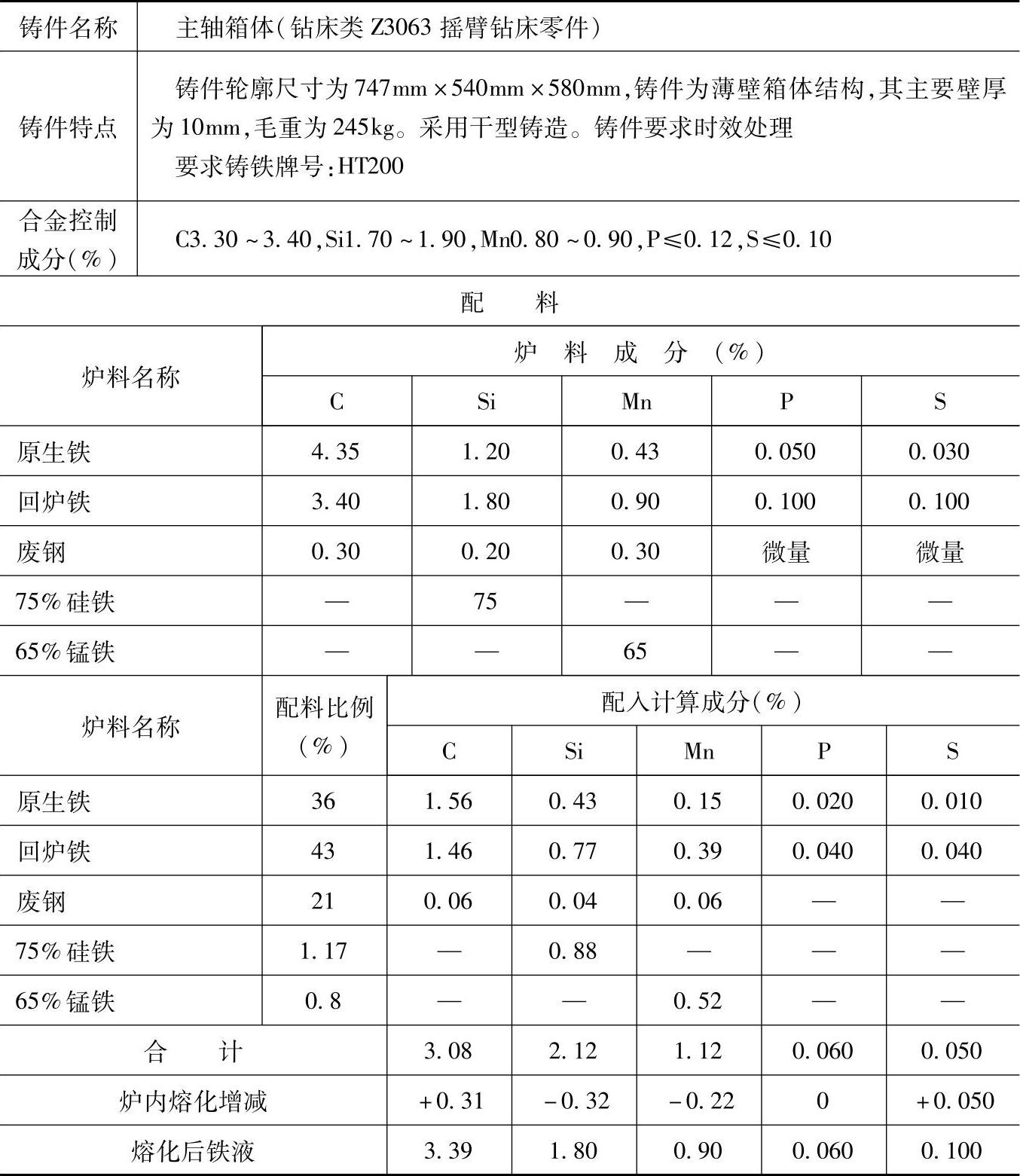

表1.1-138 HT200的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉。炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.对薄壁铸件为避免产生白口并增加铁液流动性，要求较高的碳硅当量，在炉前用三角试片检验三角白口宽度，用75%硅铁调整铁液成分。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于要求灰铸铁HT200的其他铸件，如钻床横臂、工作台，以及平均壁厚≤20mm的薄壁铸件和湿型铸造的铸件。
