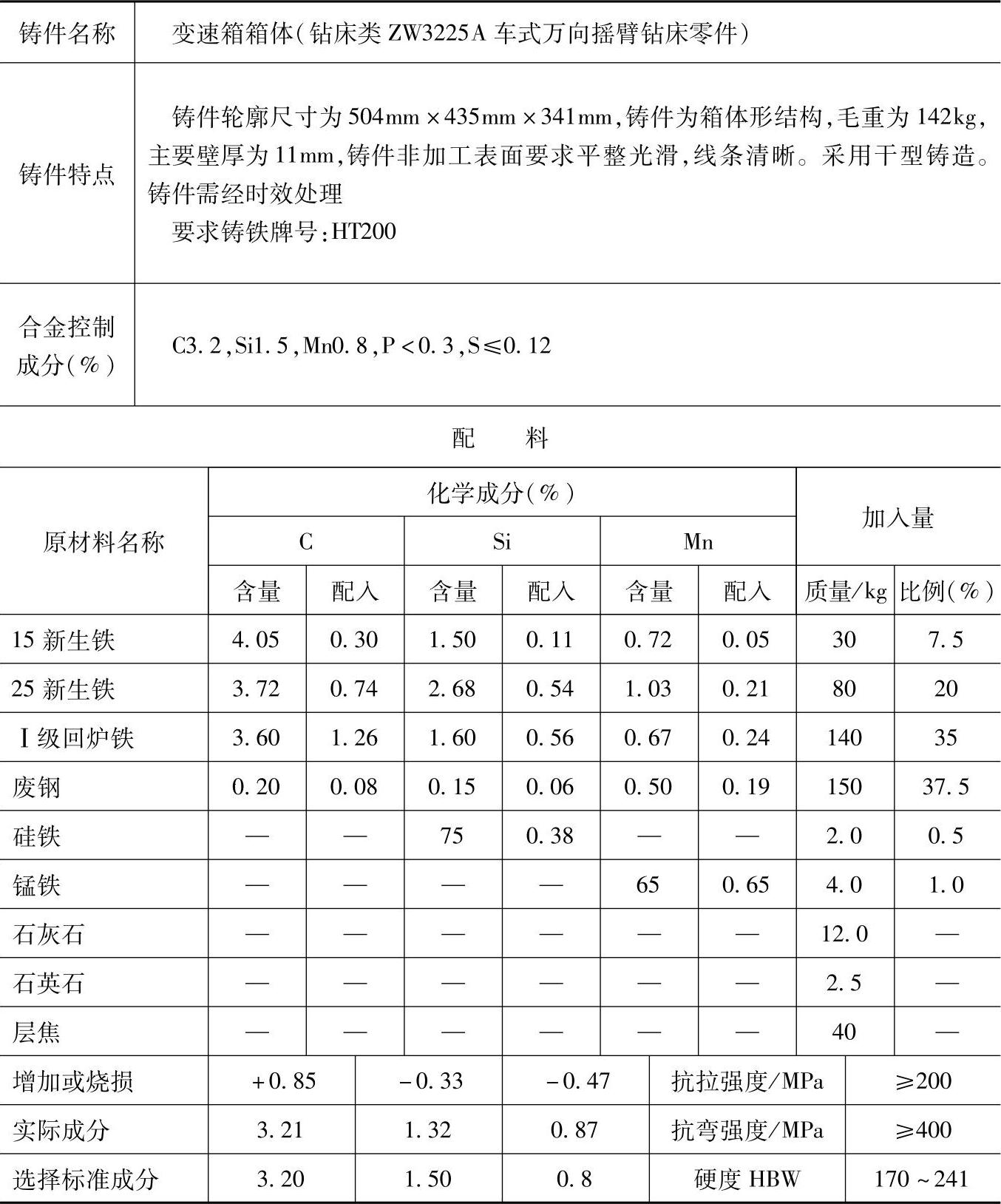

表1.1-139 HT200的灰铸铁配料
注：1.采用熔炼炉类型：三排小间距热风冲天炉，炉内增碳35%、硅烧损20%、锰烧损35%。
2.炉前用75%硅铁孕育处理，用三角试片检验三角白口大小，控制铁液成分。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于各类机械中要求HT200的铸铁机座、床身、齿轮箱、轴承座、飞轮等铸件。
