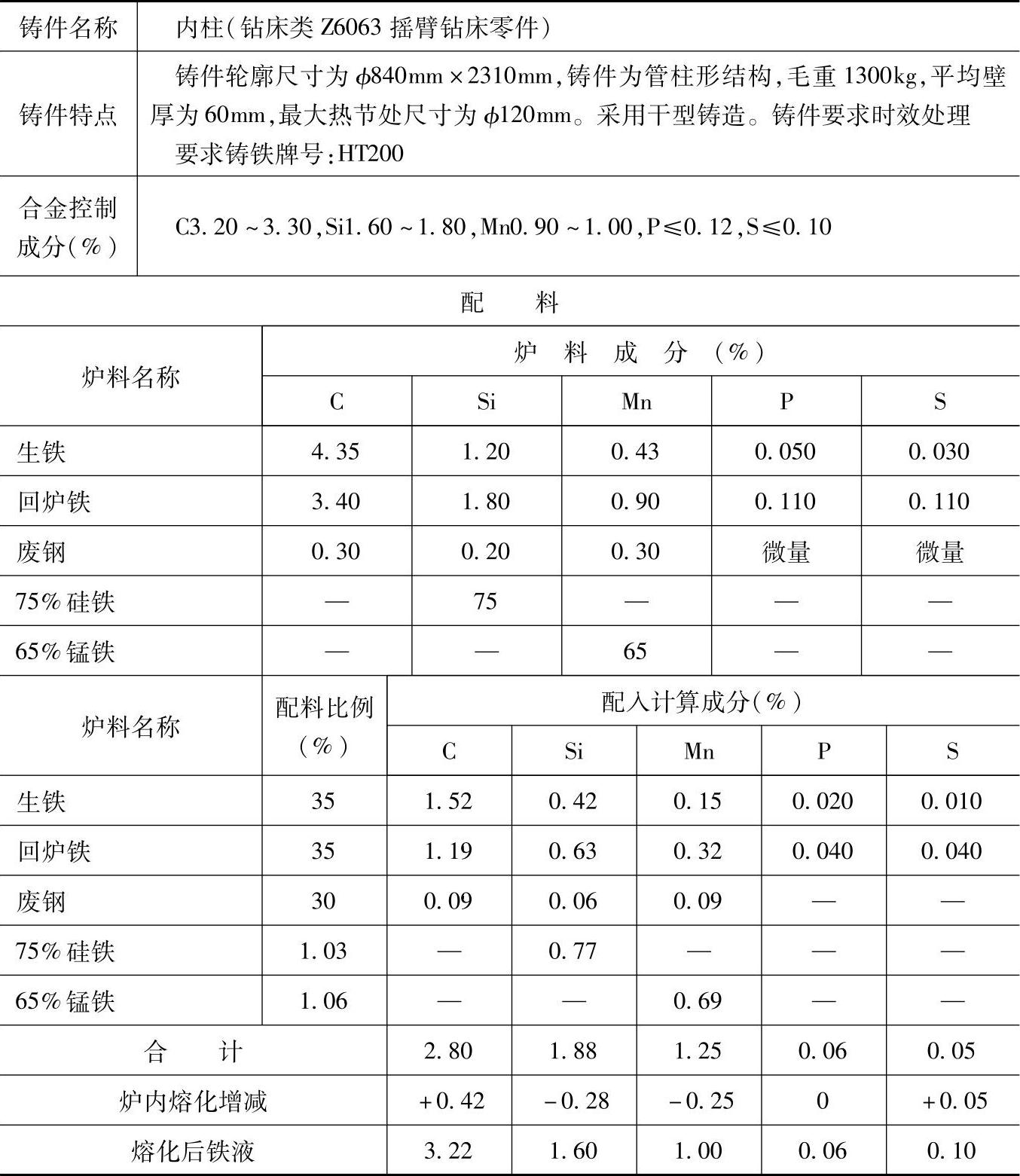

表1.1-137 HT200的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内碳增加15%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片检验白口大小，用75%硅铁调整铁液硬度。
3.炉外孕育，根据炉前三角试片断口情况确定炉外孕育量，孕育剂为75%硅铁。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于壁厚较大，要求强度较高的其他灰铸铁HT200铸件，如摇臂钻分配阀体，卧式镗床的工作台、上滑座、床身、前立柱等铸件。
