配料实例142

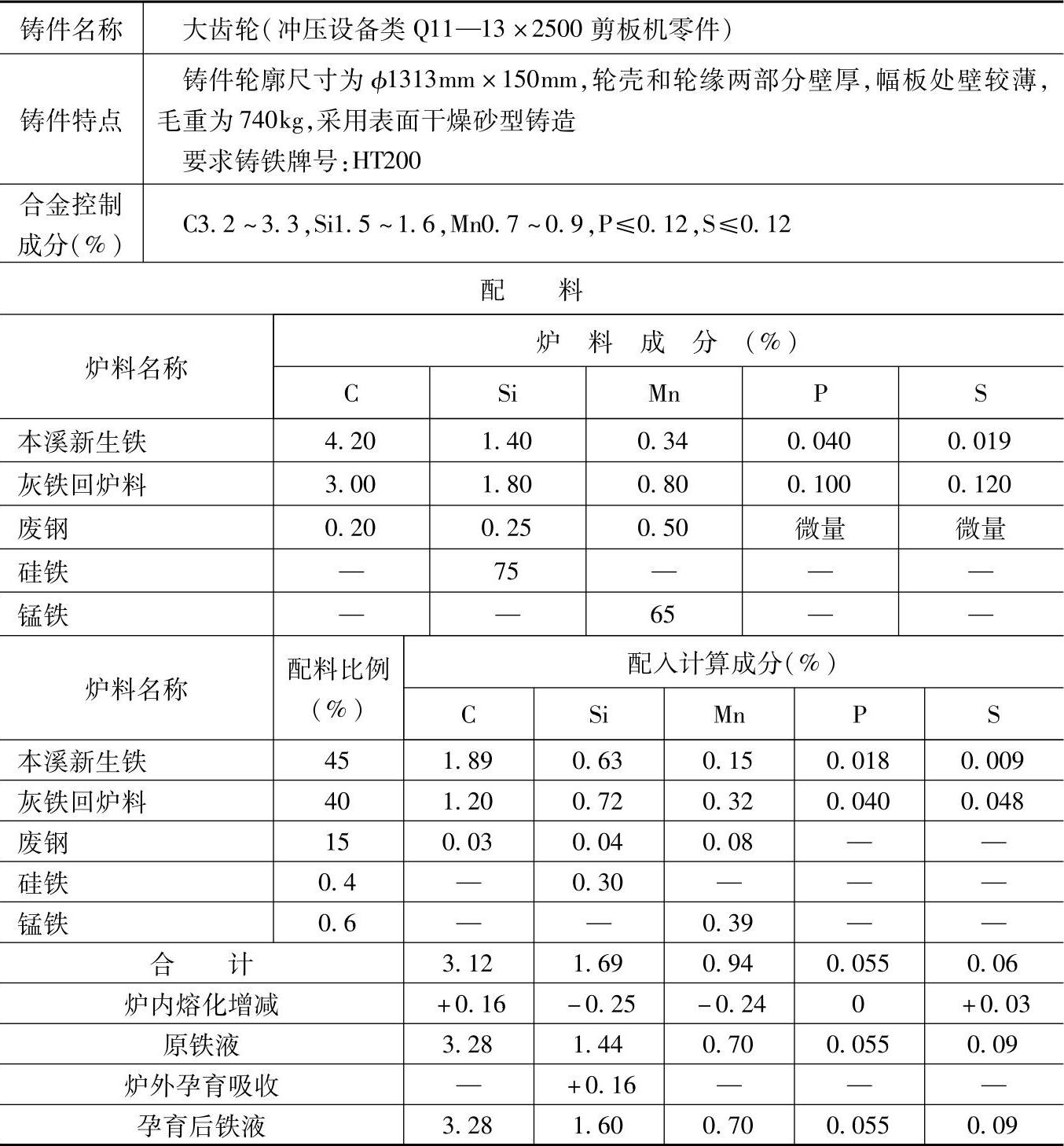

表1.1-142 HT200的灰铸铁配料

注：1.采用熔炼炉类型：三排风口冲天炉，熔化率为5t/h，送风温度为90～150℃，出铁温度为1400～1420℃，浇注温度为1350～1370℃，炉内碳增加5%、硅烧损15%、锰烧损25%、硫增加50%、磷不变。

2.炉前用三角试片检验三角白口宽度，一般不进行孕育处理。如需孕育处理，可加入75%硅铁，加入量为0.2%（质量分数），吸收率为80%。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于剪床类中要求灰铸铁HT200的铸铁齿轮；剪板机中的上天架、压板、左右压铁、变速箱；多辊校直机中的底座、气缸、气缸盖、带轮；剪床类中的联轴器等铸件。
