配料实例144

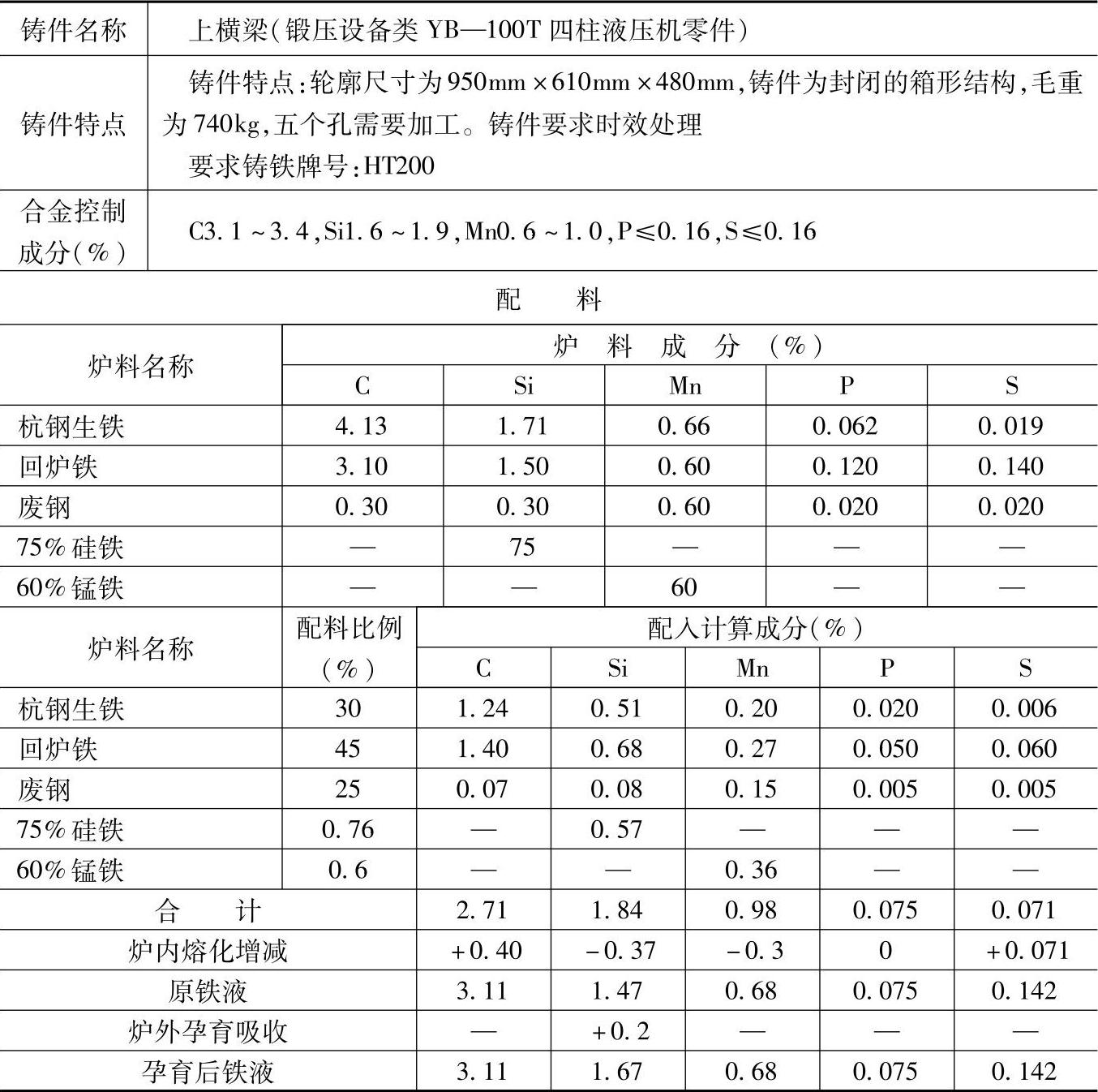

表1.1-144 HT200的灰铸铁配料

注：1.采用两排大间距倒置风口热风冲天炉熔炼，出铁温度>1400℃，炉内碳增加15%，硅烧损20%，锰烧损30%、磷不变、硫增加100%。

2.炉前用120mm×50mm×25mm三角试片检验三角白口宽度，一般白口宽度为3～5mm，可用75%硅铁孕育调节，加入量为0～0.1%（质量分数）。炉外孕育Si的吸收率为80%。

3.检测结果：

化学成分（%）：C3.18，Si1.65，Mn0.74，P0.149，S0.132；

力学性能：抗拉强度为219MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还可用于小型机械压力机机架、导向套等要求较高的中、小铸件。在局部厚断面处要加冷铁。或者考虑壁厚及其均匀程度加入0.02%～0.08%（质量分数）的锑，保证厚断面处抗拉强度和硬度要求。
