配料实例145

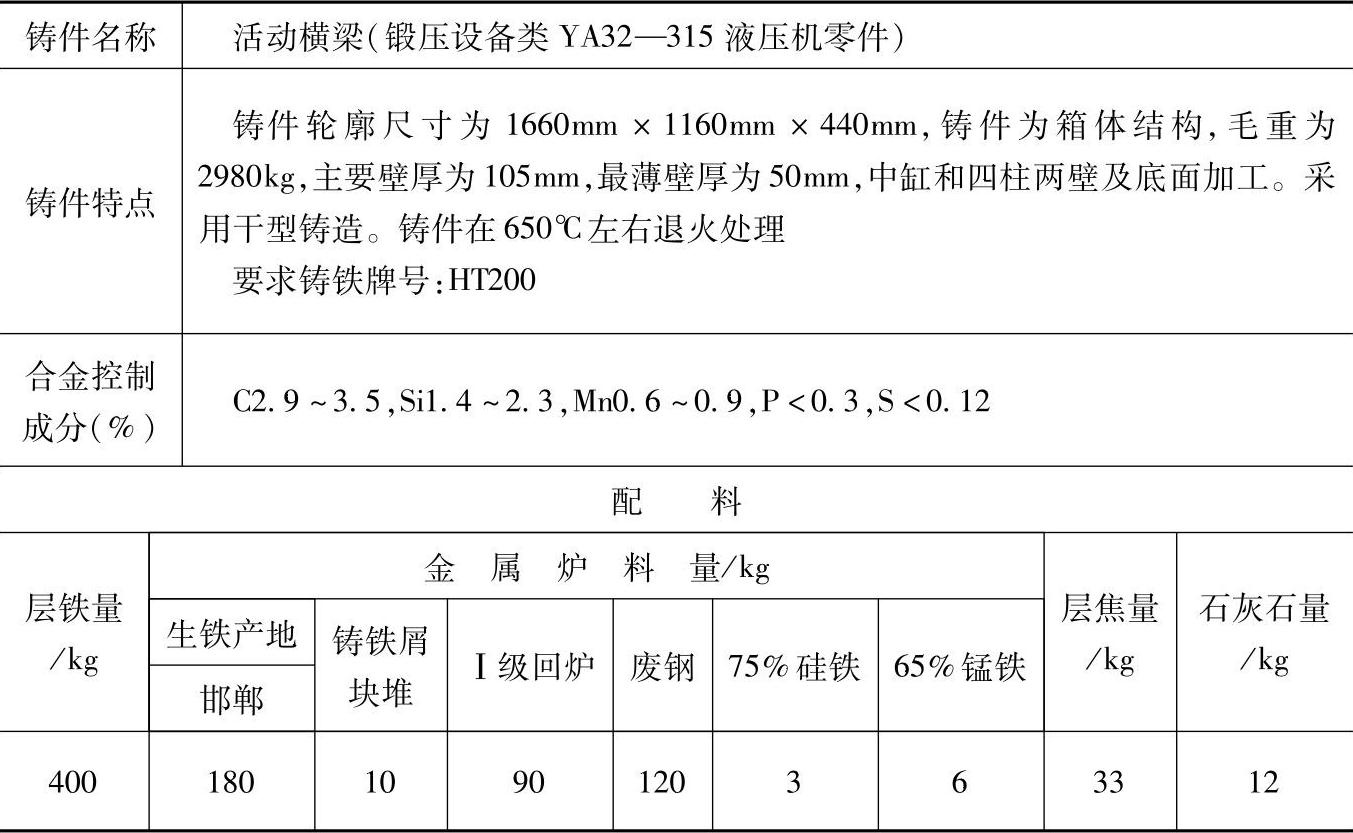

表1.1-145 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内硅烧损20%、锰烧损30%，碳增加11%。

2.炉前采用三角试片检验白口大小，控制铁液成分，白口宽度一般为3～5mm。

3.检测结果：

化学成分（%）：C3.31，Si1.27，Mn0.88，P0.104，S0.096；

力学性能：抗拉强度为264MPa，硬度195HBW。

4.各成分含量皆指质量分数。

5.本配料还适用于锻压机械中要求灰铸铁HT200的C41-250kg空气锤的机身、大带轮等铸件。
