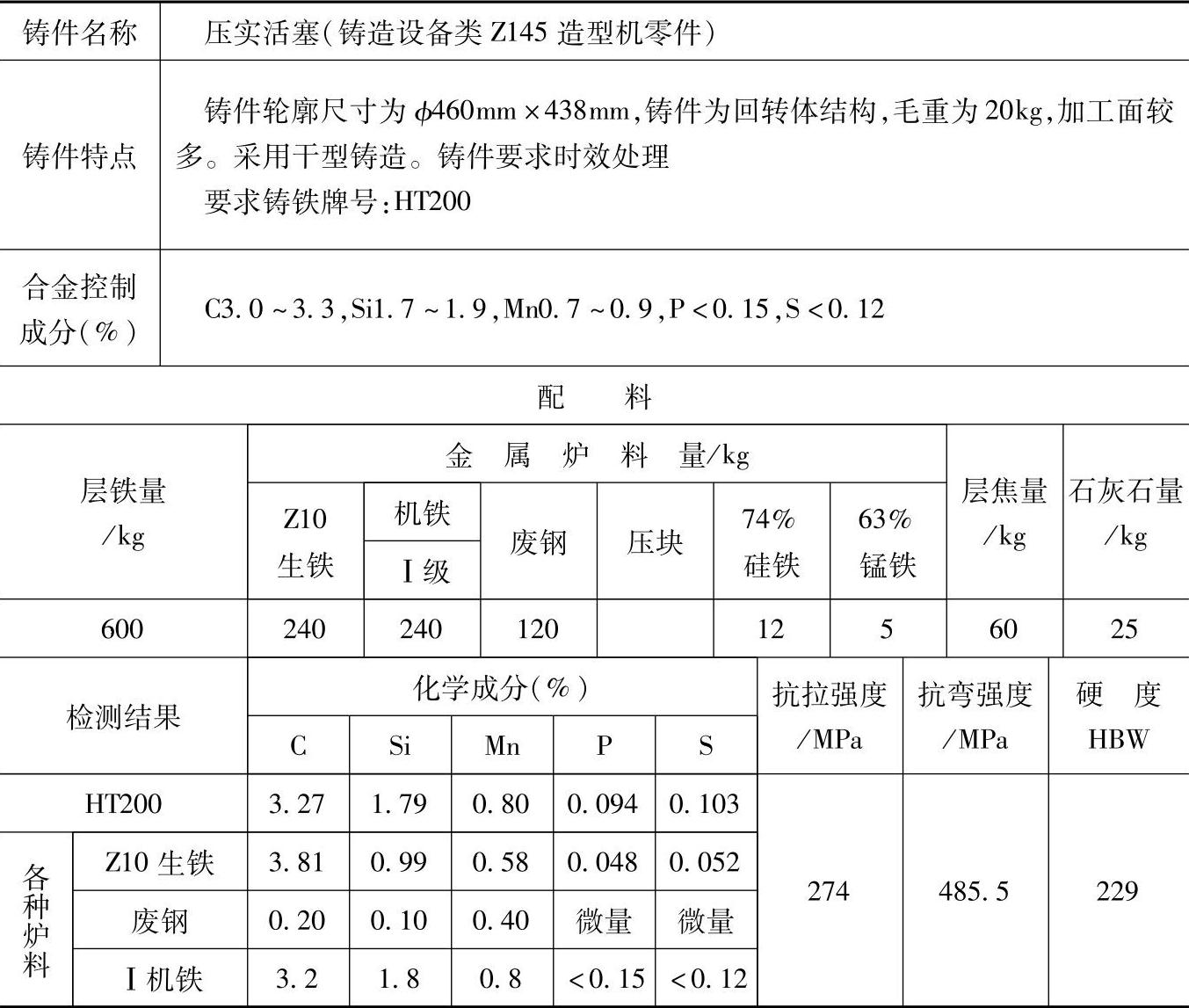

表1.1-147 HT200的灰铸铁配料
注：1.采用间断出铁、出渣、冷风中央送风冲天炉熔炼，炉内硅烧损25%～30%、锰烧损30%。
2.炉前用三角试片检验三角白口大小，用74%硅铁调整铁液的软硬程度。
3.各成分含量和配料比例皆指质量分数。
