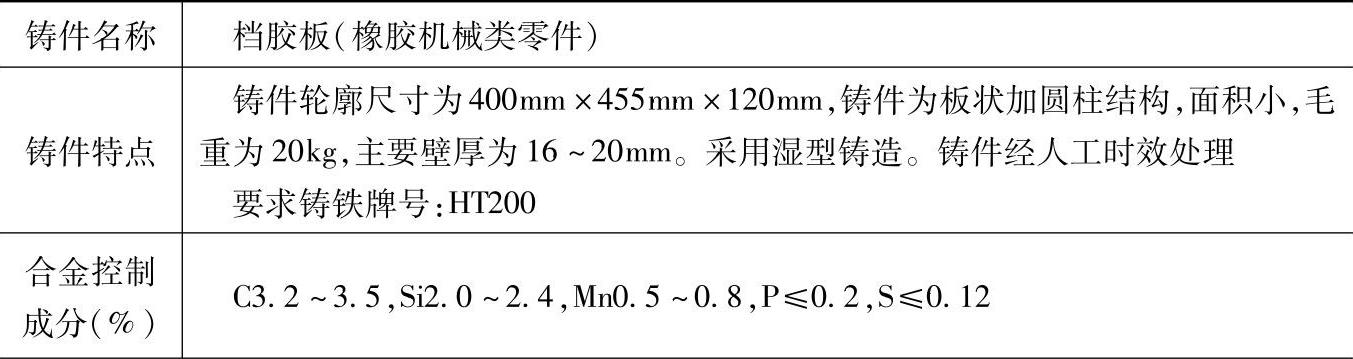

表1.1-152 HT200的灰铸铁配料
（续）
注：1.采用熔炼炉类型：热风三节炉，熔化率为0.5t/h，炉内碳增加严重、硅烧损15%左右、锰烧损15%左右。
2.炉前用三角试片检验白口宽度，控制铁液成分。
3.检测结果：
化学成分（%）：C3.28，Si2.18，Mn0.60，P0.153，S0.06。
4.各成分含量和配料比例皆指质量分数。
