配料实例150

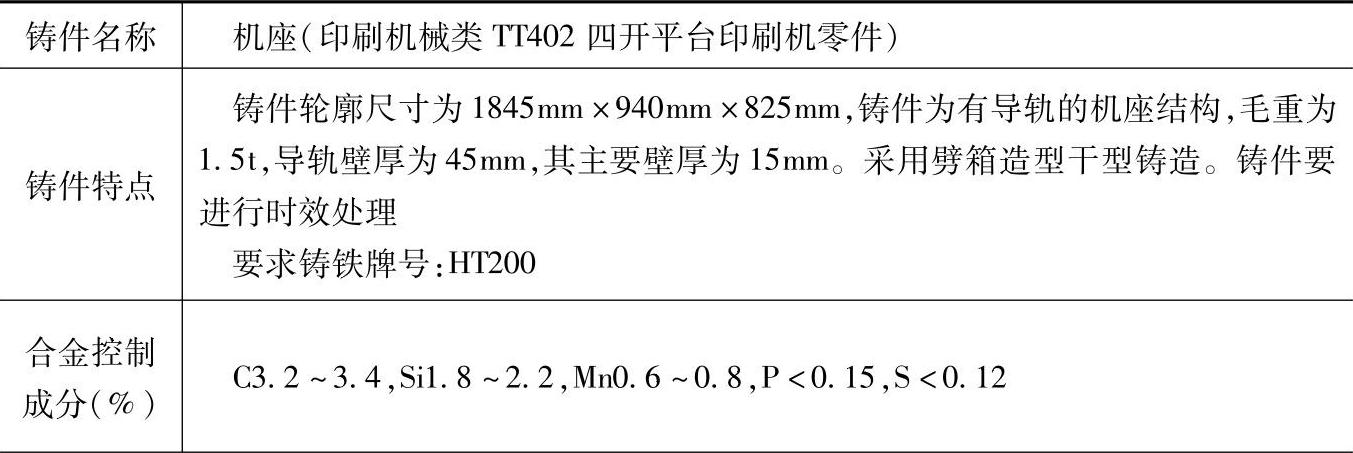

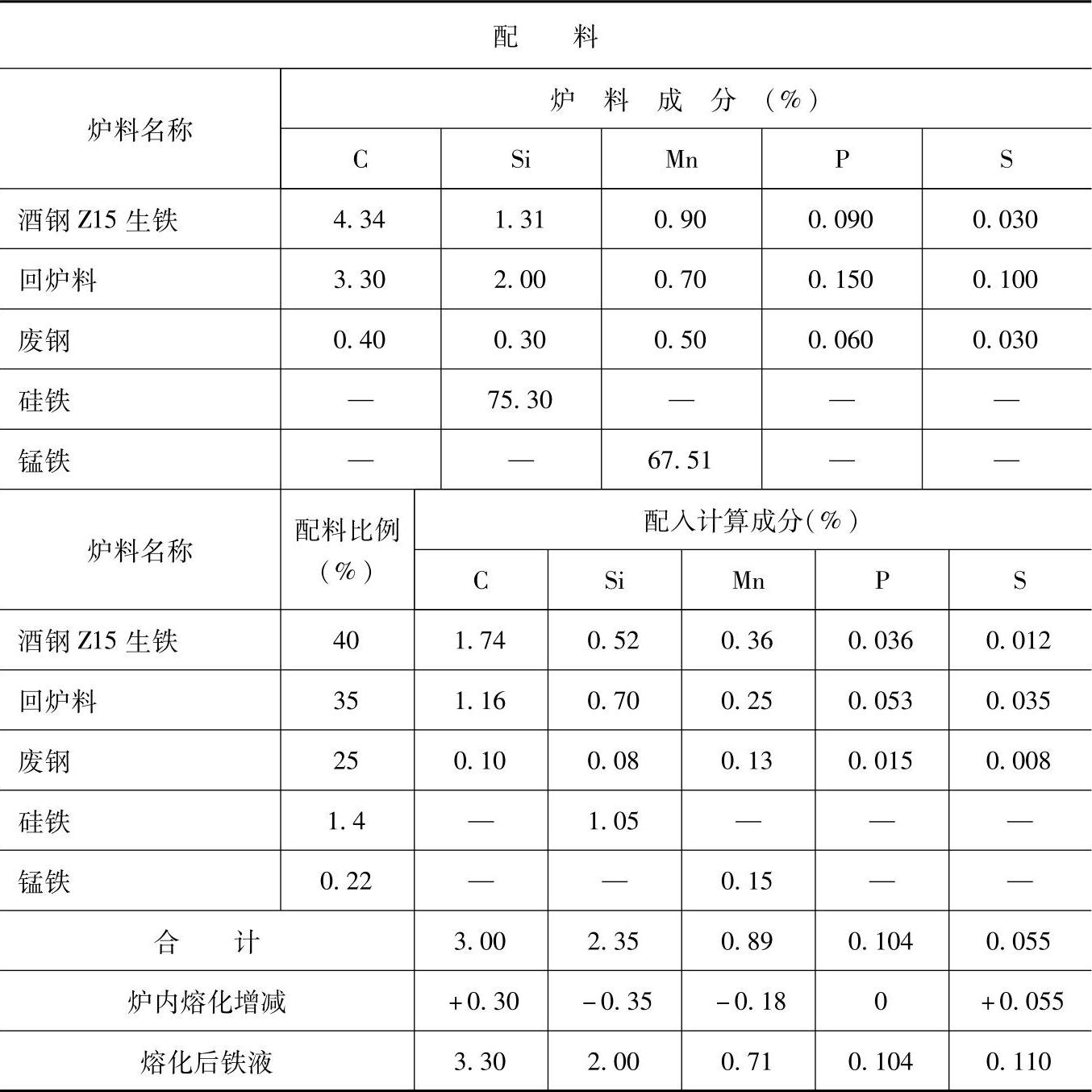

表1.1-150 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用三角试片控制白口大小，为既要保证导轨面硬度，又要保证壁薄处的加工性，在碳当量不变的前提下可采取低碳高硅，控制铁液成分为HT200上限，用75%硅铁在出铁槽少量孕育，加入量为0.2%～0.3%（质量分数）。

3.检测结果：

化学成分（%）：C3.20，Si1.93，Mn0.72，P0.100，S0.110；

力学性能：抗拉强度为221MPa，挠度为3.2mm，硬度为205HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于印刷机械中要求灰铸铁HT200的墙板、支架、底座、手轮、滑轨、横梁等铸件。
