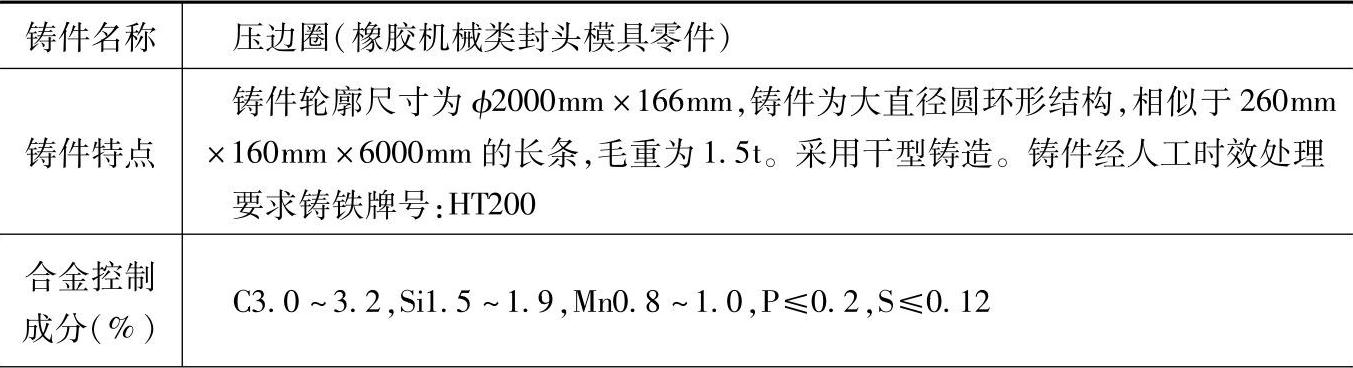

表1.1-154 HT200的灰铸铁配料

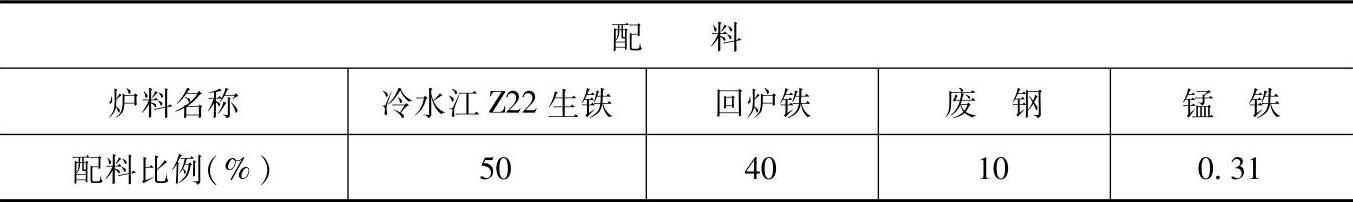

（续）
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为5t/h，炉内硅烧损20%左右、锰烧损20%左右。
2.炉前，用75%硅铁孕育。
3.检测结果：化学成分（%）：C3.33，Si1.80，Mn0.87，P0.16，S0.06。
4.各成分含量和配料比例皆指质量分数。
