配料实例157

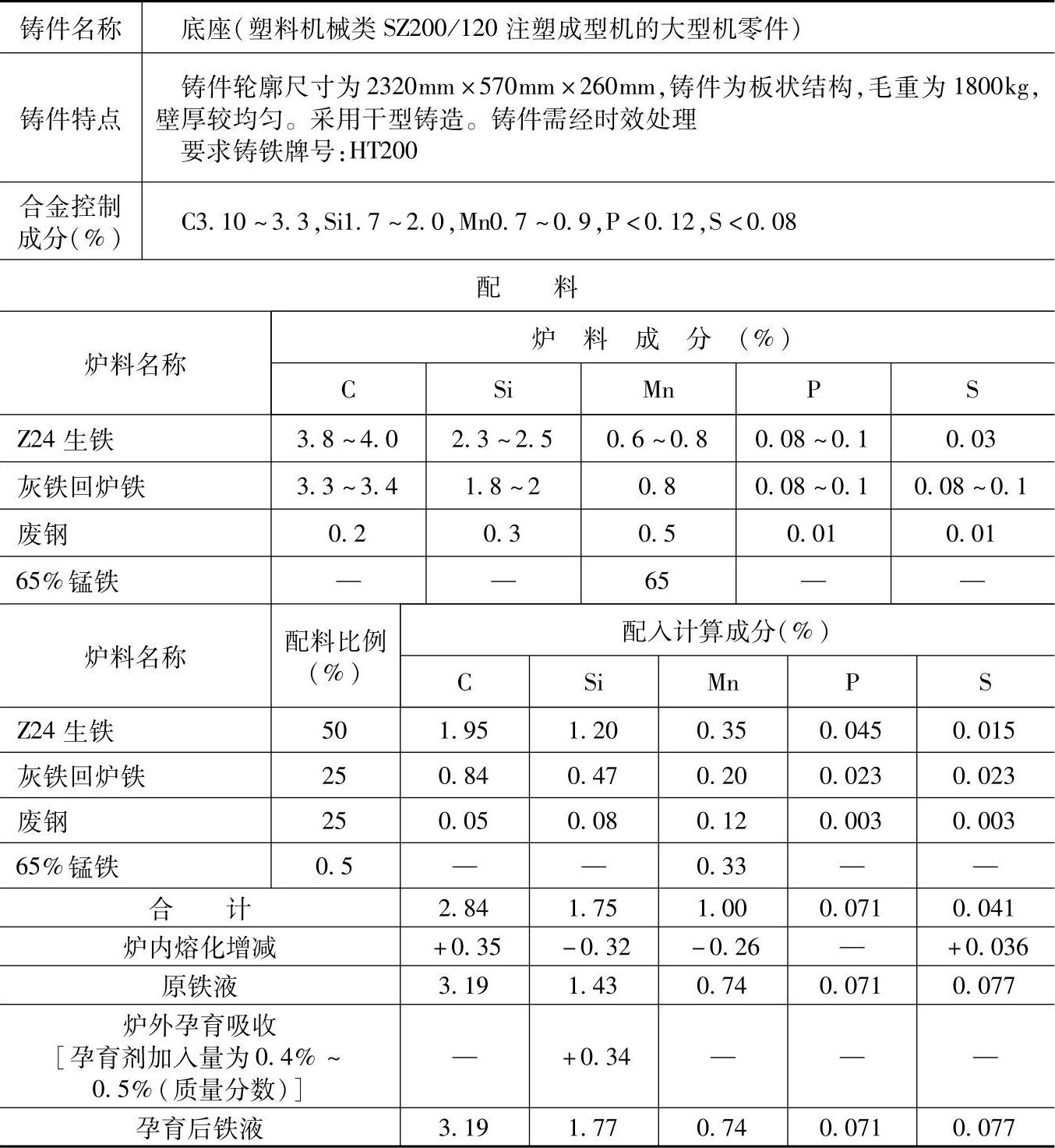

表1.1-157 HT200的灰铸铁配料

注：1.采用二层大间距风嘴中央送风冷风冲天炉熔炼，炉内熔化元素增减率：碳增加10%～15%、硅烧损16%～20%、锰烧损24%～28%、磷不变、硫增加80%～100%。

2.炉外孕育处理，加0.4%～0.5%（质量分数）的孕育剂进行包内孕育处理，孕育剂为75%硅铁，硅吸收率为90%。

3.炉前采用底边为25mm、高为30mm、长为150mm的三角试片检查，以白口大小来判定碳硅量的多少。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于塑料机械中要求灰铸铁HT200的其他大型机的铸件，如滑板、撑板等铸件。
