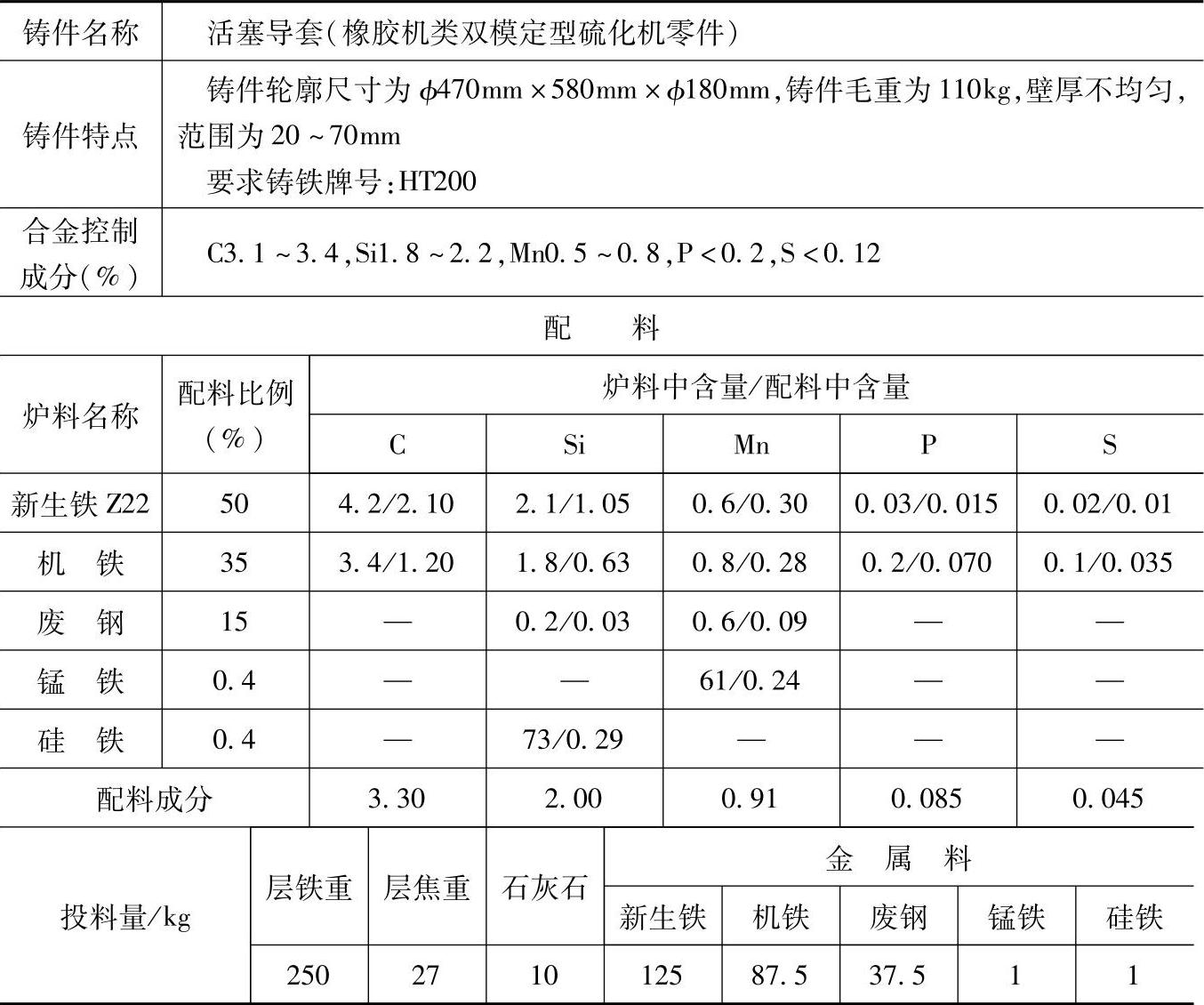

表1.1-155 HT200的灰铸铁配料
注：1.采用熔炼炉类型：卡腰式冷风冲天炉，熔化率为2.5t/h，炉内硅烧损8%～10%、锰烧损13%～15%。
2.炉前用三角试片检查白口深度来控制化学成分，用75%硅铁进行炉前孕育处理。
3.检测结果：化学成分（%）：C3.4，Si1.9，Mn0.8，P0.14，S0.11。
4.各成分含量和配料比例皆指质量分数。
