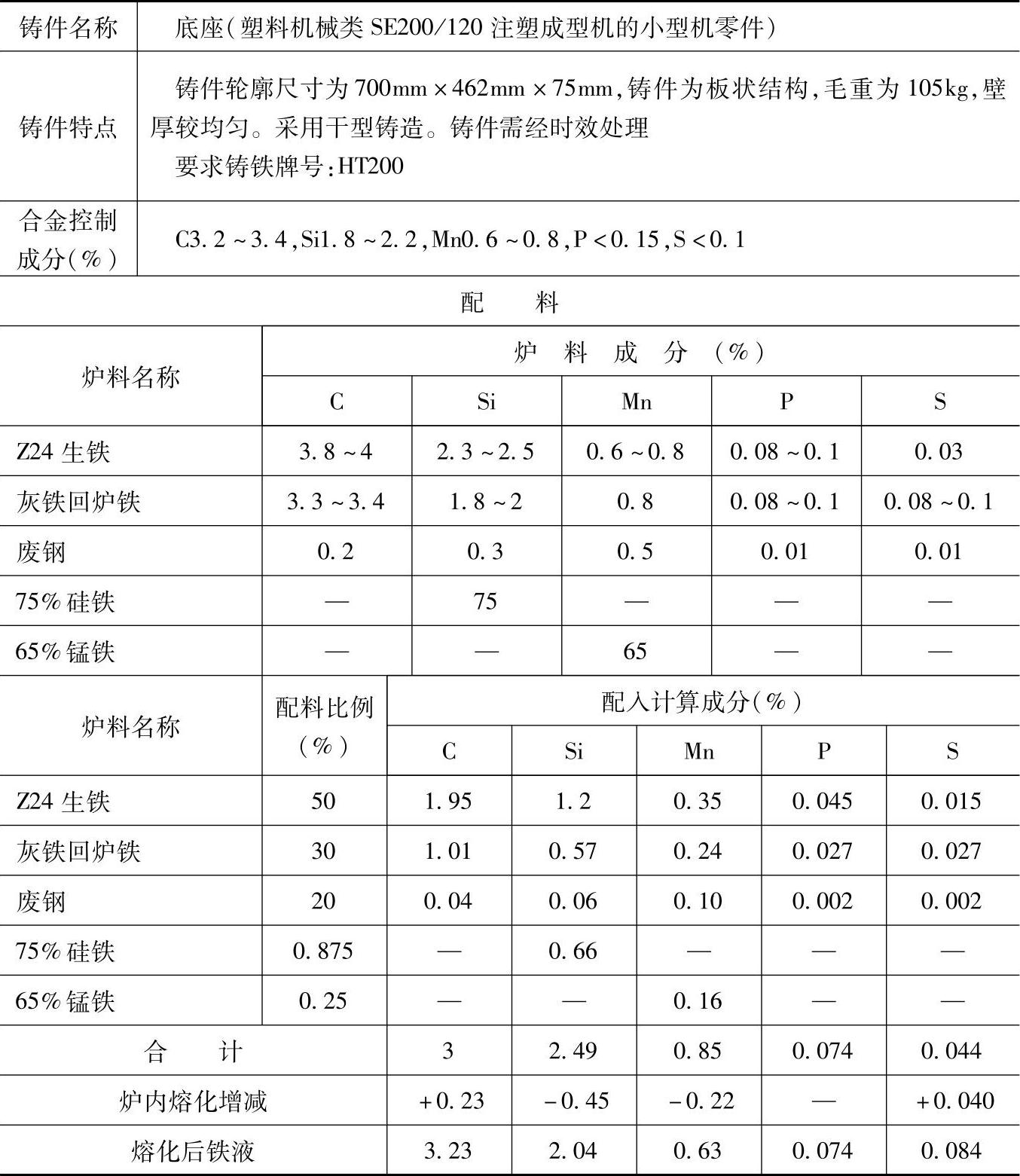

表1.1-156 HT200的灰铸铁配料
注：1.采用二层大间距风嘴中央送风冷风冲天炉熔炼，炉内熔化元素增减率：碳增加5%～10%、硅烧损16%～20%、锰烧损24%～28%，磷不变、硫增加80%～100%。
2.炉前不孕育处理，采用底边为25mm、高为30mm、长为150mm的三角试片检验，以白口大小来判定碳硅量的多少。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于塑料机械中要求灰铸铁HT200的其他中小型机的铸件，如滑板、撑板等铸件。
