配料实例166

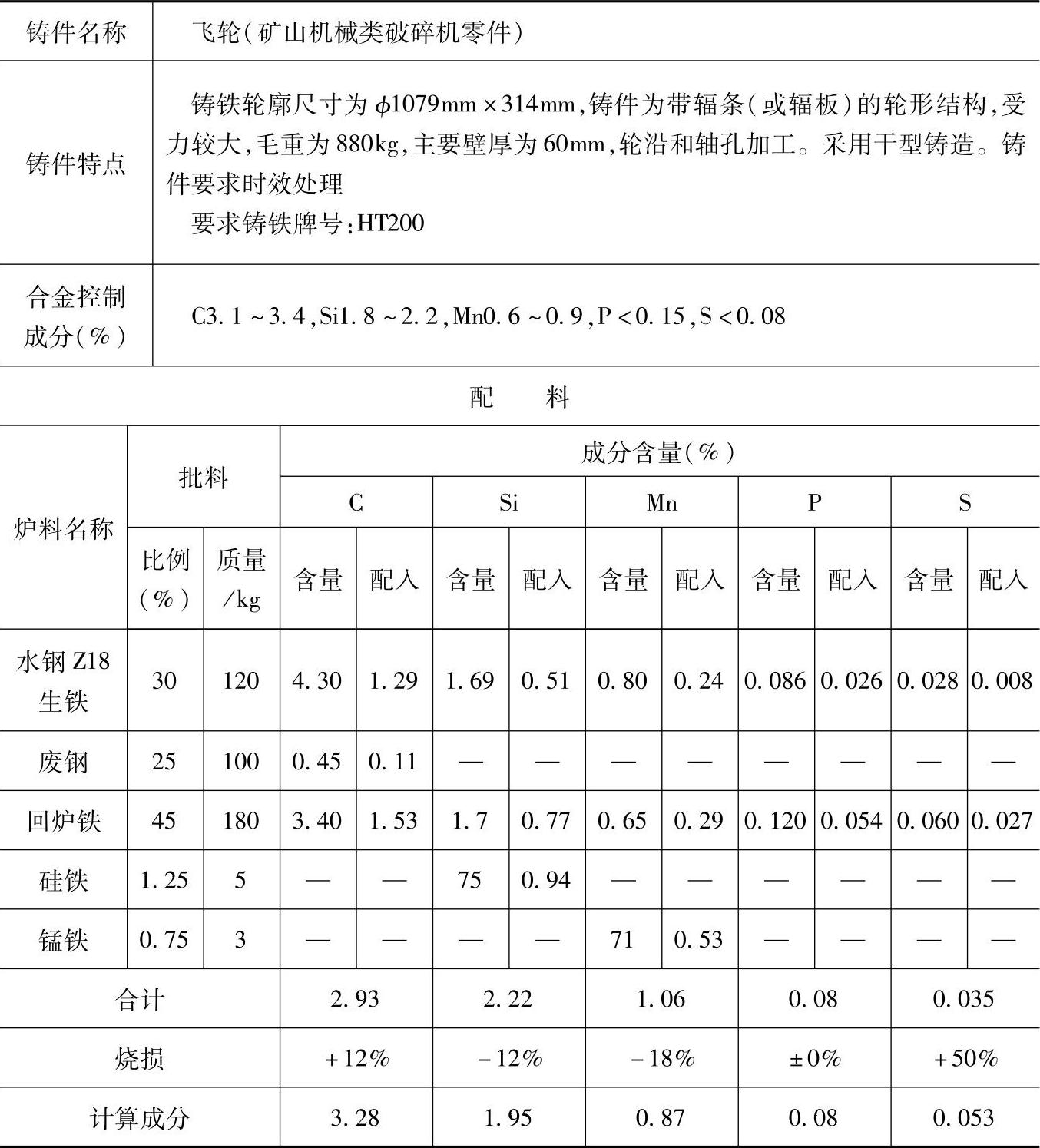

表1.1-166 HT200的灰铸铁配料

注：1.采用熔炼炉类型：熔化率为3t/h的炉胆热风曲线炉膛三排风口冲天炉，风口比为6%，带前炉，开渣口操作，铁液出炉温度高于1470℃，炉内碳增加12%、硅烧损12%、锰烧损18%、磷不变，硫增加50%、FeO<6。

2.炉前用三角试片检验白口大小，用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.35，Si1.94，Mn0.99，P0.092，S0.061。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于矿山机械中要求灰铸铁HT200的带轮、链轮、齿轮等铸件。
