配料实例165

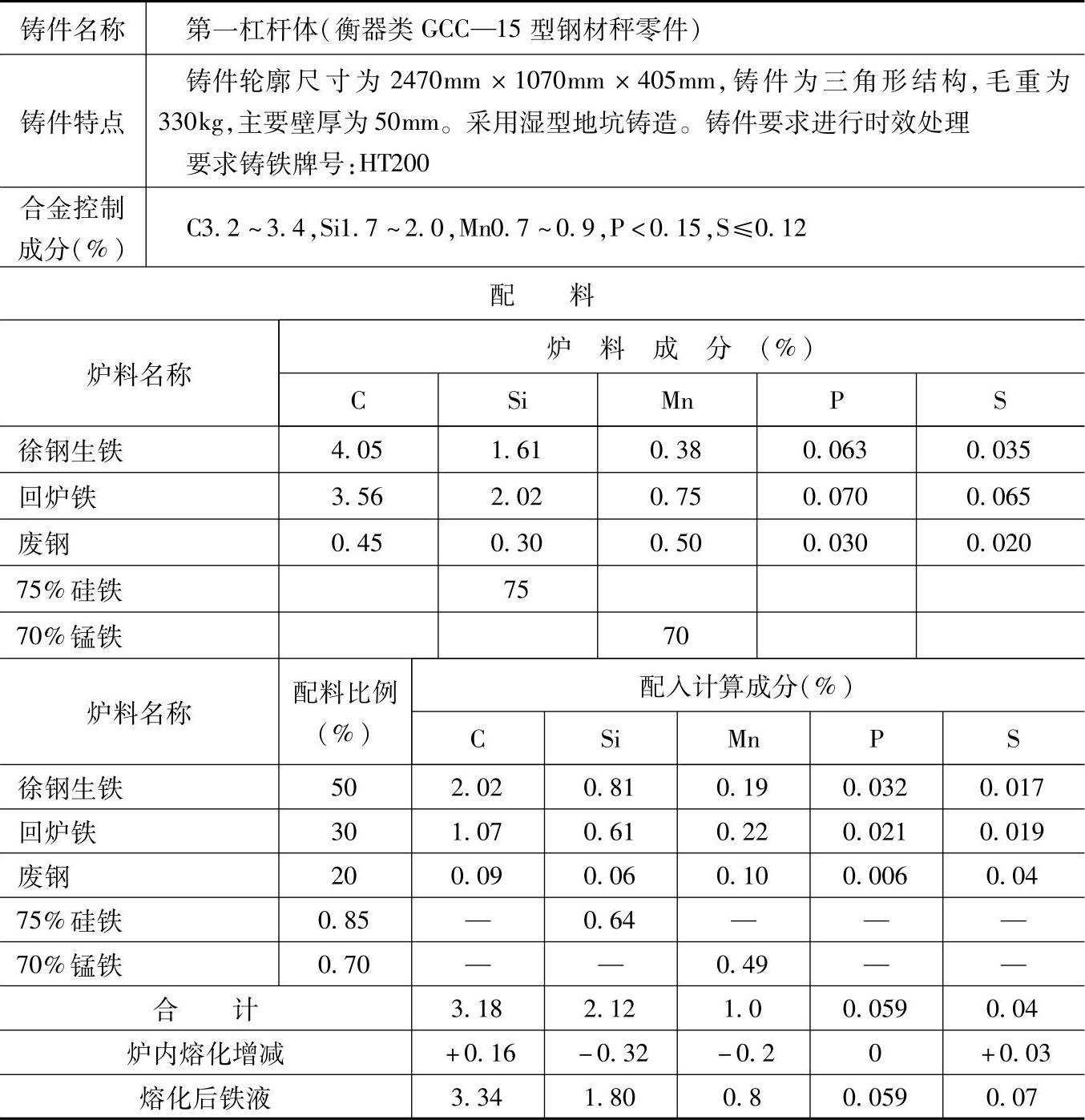

表1.1-165 HT200的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加75%、磷不变。

2.炉前用三角试片检验三角白口大小，来控制铁液成分，必要时用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.37，Si1.89，Mn0.85，P0.065，S0.060；

力学性能：抗拉强度为204MPa，抗弯强度为407MPa，硬度为205HBW。

4.成分含量和配料比例皆指质量分数。

5.本配料还适用于衡器产品铸铁件中要求灰铸铁HT200的承重杠杆、传力杠杆、承重脚等铸件。
