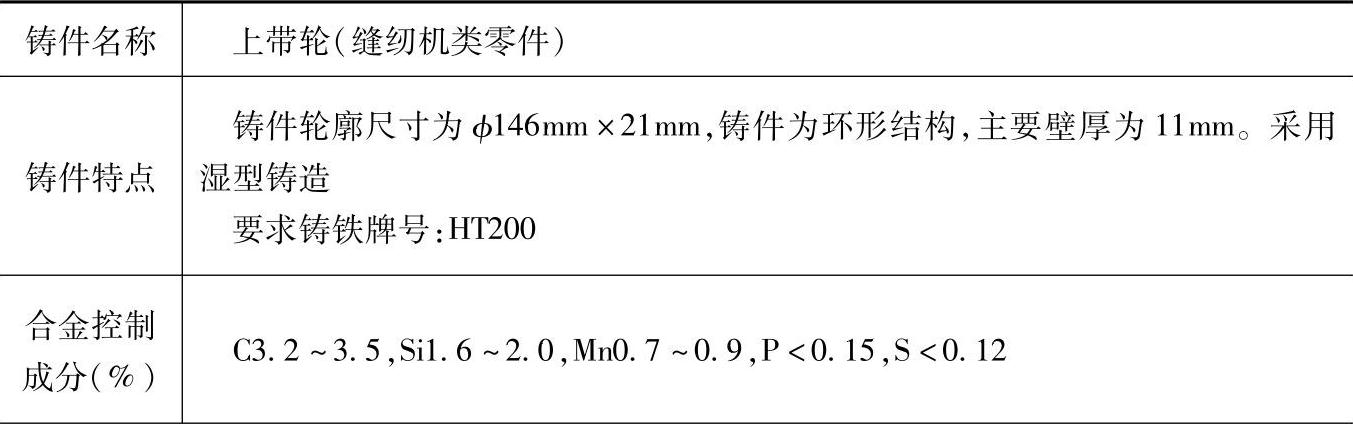

表1.1-164 HT200的灰铸铁配料
（续）
注：1.采用三排风口热风冲天炉熔炼，炉内熔化元素增减率：碳不稳定、硅烧损15%、锰烧损15%、磷不变、硫增加50%。
2.各成分含量和配料比例皆指质量分数。
3.本配料还适用于缝纫机中要求灰铸铁HT200的其他铸件，如挑线凸轮等铸件。
