配料实例179

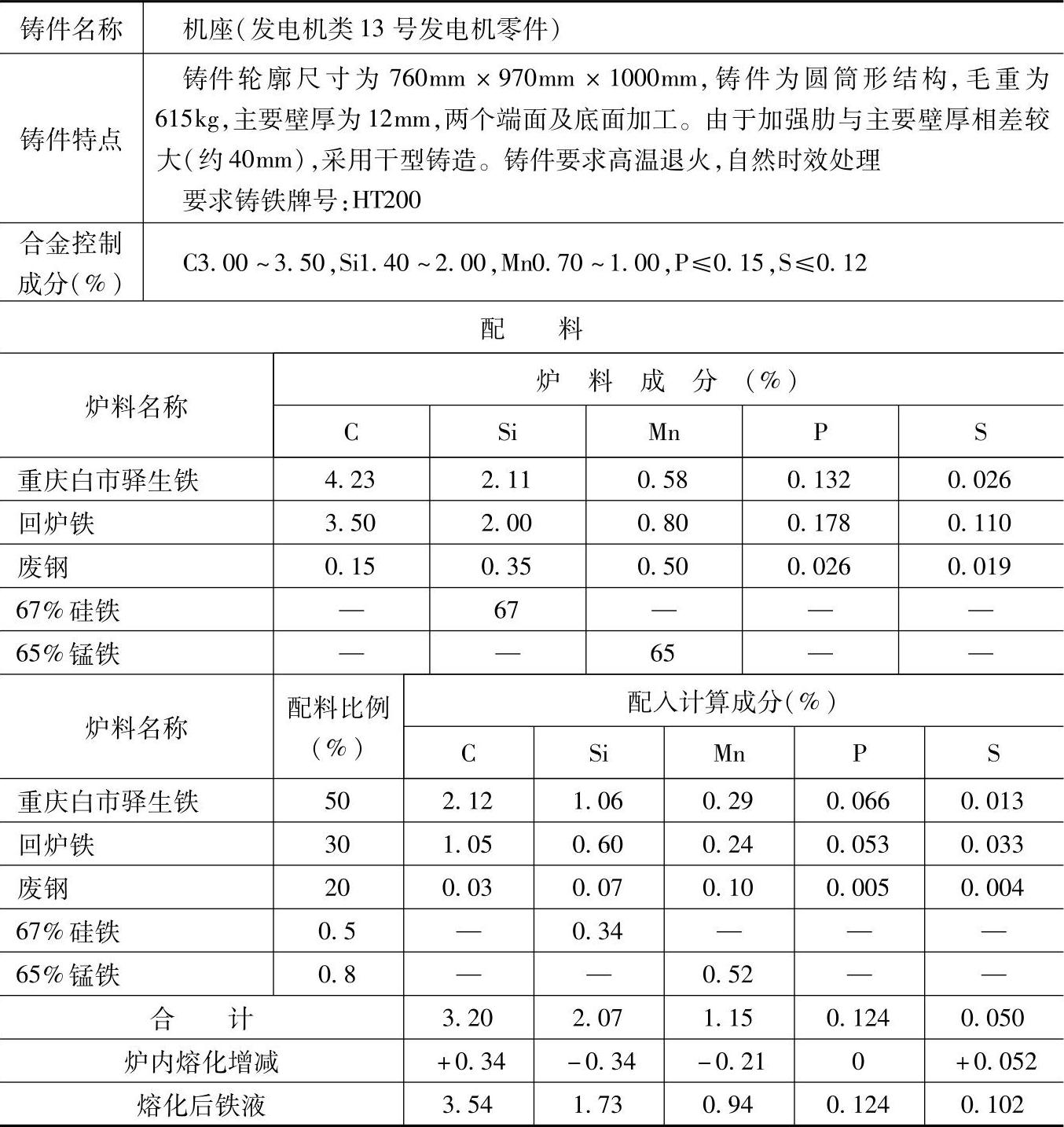

表1.1-179 HT200的灰铸铁配料

注：1.采用熔炼炉类型：三排风口热风冲天炉，炉内碳增加11%、硅烧损17%、锰烧损18%、硫增加104%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分，根据不同要求可用67%硅铁调软铁液，用65%锰铁调硬铁液。

3.检测结果：

化学成分（%）：C3.54，Si1.72，Mn0.94，P0.163，S0.102；

力学性能：抗拉强度为208MPa，硬度为186HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于发电机中要求灰铸铁HT200的不同大小机座、端盖、轴承套及一些工模具等铸件。
