配料实例180

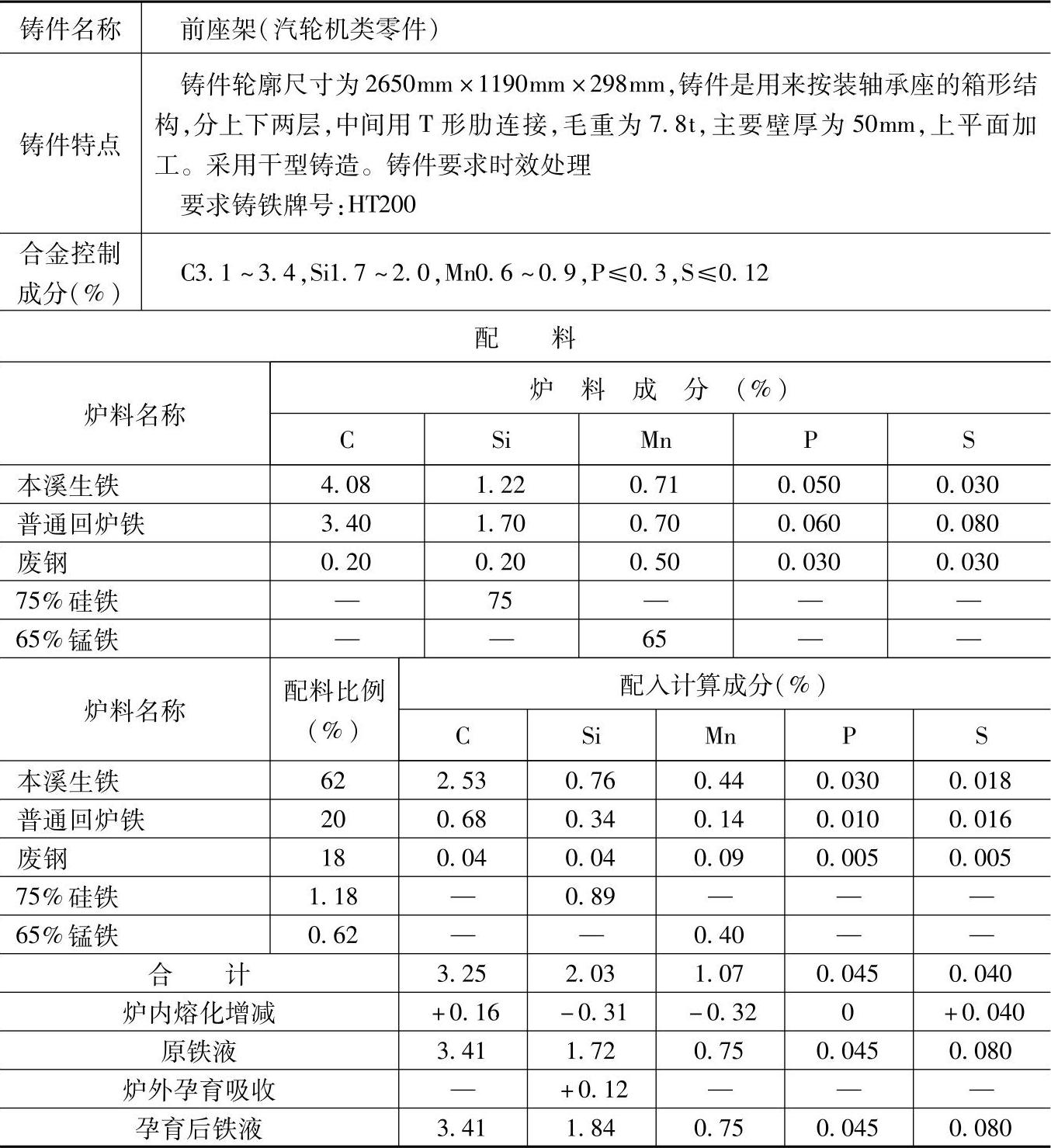

表1.1-180 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距热送风冲天炉，熔化率为6t/h，炉内碳增加5%、硅烧损15%、锰烧损30%、硫增加100%。

2.炉外孕育，100kg铁液加75%硅铁0.2kg，吸收率为80%。

3.检测结果：

化学成分（%）：C3.41，Si1.84，Mn0.75，P0.052，S0.072；

力学性能：抗拉强度为207MPa，挠度为2.8mm，硬度为196HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于汽轮机中要求灰铸铁HT200的前、中、后座架，侧座架，边基架，底板等铸件。
